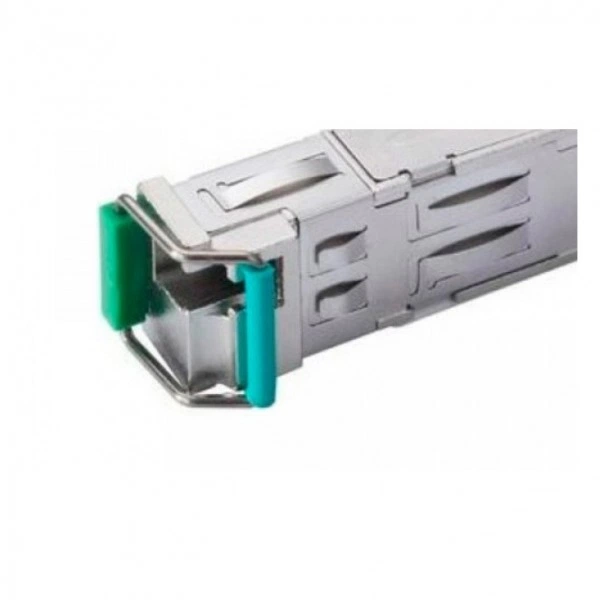

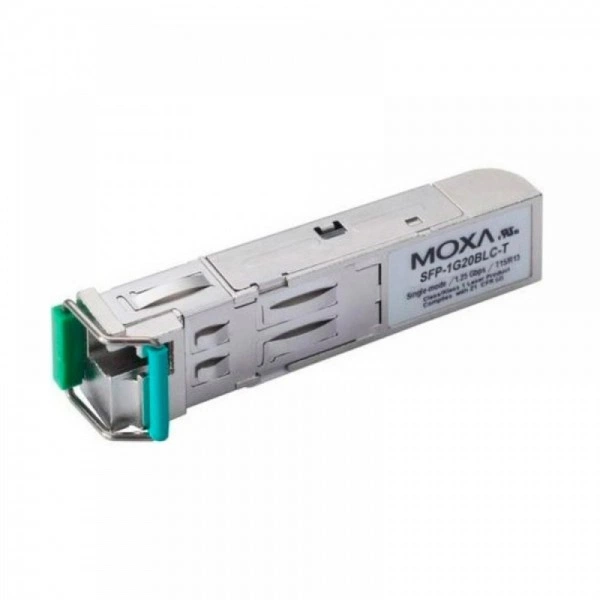

SFP оптический трансивер MOXA SFP-1G20BLC-T, 1 Гбит/с, 20 km, LC Simplex

Информация о модели MOXA SFP-1G20BLC-T

В каталоге SFP и трансиверов модель MOXA SFP-1G20BLC-T представлена как оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 20 km; разъём: LC Simplex; среда передачи: SMF, G.652.

Функциональные возможности

SFP-1G20BLC-T передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Для этого исполнения: Tx: 1550 нм; Rx: 1310 нм. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Спецификацию SFP-1G20BLC-T сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Скорость: 1 Гбит/с.
• Стандарт / протокол: IEEE 802.3z.
• Среда передачи: SMF, G.652.
• Приём Rx: 1310 нм.
• Дальность / длина: 20 km.
• Форм-фактор: SFP.
• Разъём: LC Simplex.
• Передача Tx: 1550 нм.
• Рабочая температура: -40 to 85°C.

Сценарии применения

SFP-1G20BLC-T рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. При планировании размещения узлов учитывайте длину соединения 20 km для этого исполнения.

Совместимость с оборудованием

Ориентир для MOXA SFP-1G20BLC-T - промышленный коммутатор или промышленный медиаконвертер, в котором предусмотрен порт под сменный модуль с режимом 1 Гбит/с. Совпадение разъёма проверяют вместе с кодировкой изделия и списком поддерживаемых модулей.

Совместимость с программным обеспечением

Поддержку SFP-1G20BLC-T проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте MOXA SFP-1G20BLC-T и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Встречная сторона: MOXA SFP-1G20ALC, с отдельной проверкой её принимающего оборудования.
• Принимающее оборудование с поддержкой артикула SFP-1G20BLC-T; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

При согласовании замены SFP-1G20BLC-T приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Для сравнения с SFP-1G20BLC-T в каталоге можно открыть MOXA SFP-1G20ALC-T. Подбор ведут по поддержке в оборудовании и полной спецификации: приём Rx: 1310 нм. Даже при совпадении основных параметров кодировка и допустимая конфигурация могут различаться.

Схема подключения

1. Начальный узел: порт под сменный модуль с режимом 1 Гбит/с.
2. Подключаемое изделие: MOXA SFP-1G20BLC-T.
3. Продолжение тракта: одна жила одномодового волокна → MOXA SFP-1G20ALC → второй сетевой узел.

От SFP-1G20BLC-T к удалённой стороне передаётся 1550 нм; обратный сигнал принимается на 1310 нм.

При согласовании этой схемы: скорость: 1 Гбит/с; длина соединения: 20 km.

Модуль на противоположный конец

Для встречной стороны SFP-1G20BLC-T предусмотрено исполнение MOXA SFP-1G20ALC. Его направления: Tx: 1310 нм; Rx: 1550 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

Для SFP-1G20BLC-T указана длина соединения 20 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: -40 to 85°C. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение SFP-1G20BLC-T требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с SFP-1G20BLC-T учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. До установки SFP-1G20BLC-T проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SFP-1G20BLC-T согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Оптические соединители SFP-1G20BLC-T защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC Simplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. Заказ оформляют на артикул MOXA SFP-1G20BLC-T. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна; встречная сторона: MOXA SFP-1G20ALC.
