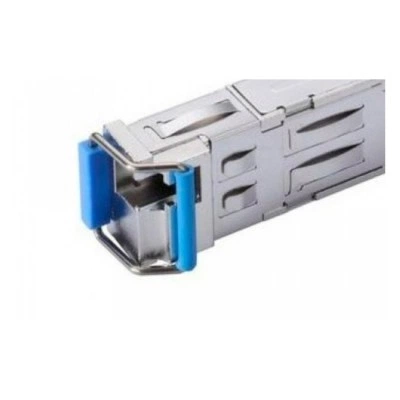

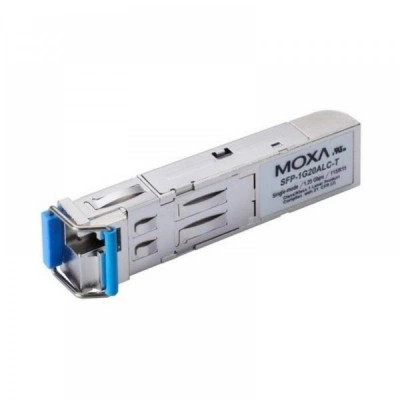

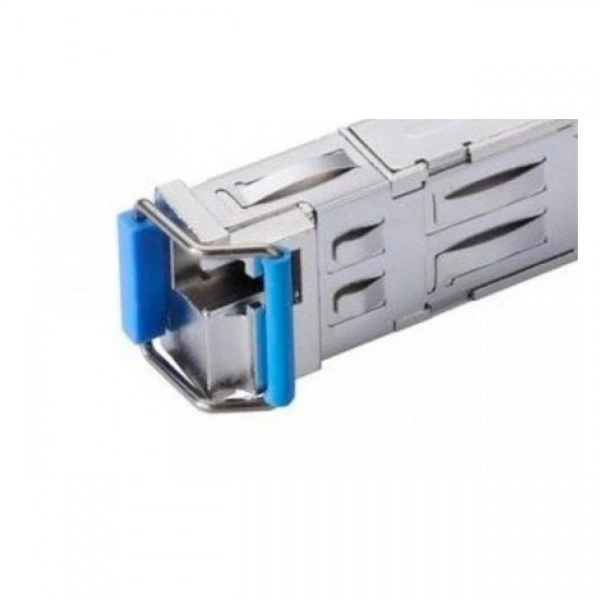

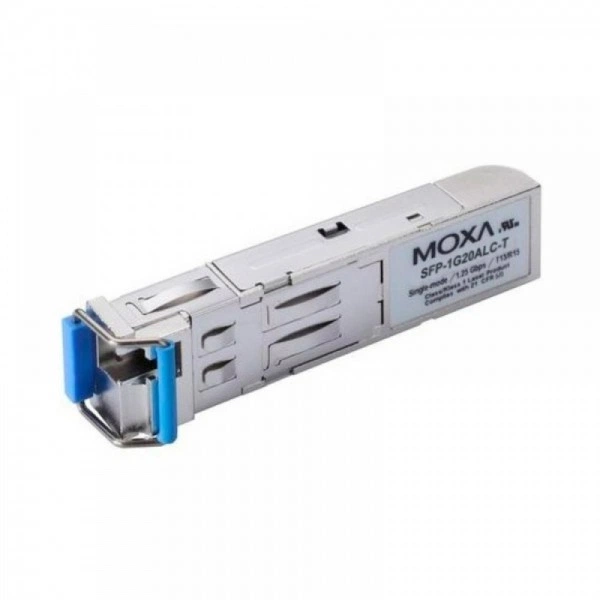

SFP оптический трансивер MOXA SFP-1G20ALC-T, 1 Гбит/с, 20 km, LC Simplex

Информация о модели MOXA SFP-1G20ALC-T

Модель MOXA SFP-1G20ALC-T в каталоге SFP и сетевых интерфейсов: оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 20 km; разъём: LC Simplex; среда передачи: SMF, G.652.

Функциональные возможности

Одноволоконная схема SFP-1G20ALC-T позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1310 нм; Rx: 1550 нм. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Для SFP-1G20ALC-T при согласовании конфигурации используют следующие данные.

• Передача Tx: 1310 нм.
• Среда передачи: SMF, G.652.
• Скорость: 1 Гбит/с.
• Форм-фактор: SFP.
• Разъём: LC Simplex.
• Рабочая температура: -40 to 85°C.
• Стандарт / протокол: IEEE 802.3z.
• Приём Rx: 1550 нм.
• Дальность / длина: 20 km.

Сценарии применения

SFP-1G20ALC-T рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Длину маршрута сопоставляют с указанным для SFP-1G20ALC-T значением 20 km.

Совместимость с оборудованием

Тип оборудования для согласования MOXA SFP-1G20ALC-T: промышленный коммутатор или промышленный медиаконвертер. При выборе порта учитывайте порт под сменный модуль с режимом 1 Гбит/с; окончательный подбор выполняют по модели шасси и интерфейсной платы.

Совместимость с программным обеспечением

Артикул SFP-1G20ALC-T сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте MOXA SFP-1G20ALC-T и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SFP-1G20ALC-T; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Встречная сторона: MOXA SFP-1G20BLC, с отдельной проверкой её принимающего оборудования.

Отличия от ближайших моделей

При согласовании замены SFP-1G20ALC-T приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Для подбора замены SFP-1G20ALC-T можно сопоставить с MOXA SFP-1G20ALC: температура: -40 to 85°C / 0 to 60°C. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1G20ALC-T → одна жила одномодового волокна → MOXA SFP-1G20BLC → второй сетевой узел.

От SFP-1G20ALC-T к удалённой стороне передаётся 1310 нм; обратный сигнал принимается на 1550 нм.

Параметры маршрута: скорость: 1 Гбит/с; длина соединения: 20 km.

Модуль на противоположный конец

Для встречной стороны SFP-1G20ALC-T предусмотрено исполнение MOXA SFP-1G20BLC. Его направления: Tx: 1550 нм; Rx: 1310 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

Для SFP-1G20ALC-T указана длина соединения 20 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: -40 to 85°C. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение SFP-1G20ALC-T требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с SFP-1G20ALC-T учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Сверьте маркировку SFP-1G20ALC-T, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SFP-1G20ALC-T согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для SFP-1G20ALC-T контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Simplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. Заказ оформляют на артикул MOXA SFP-1G20ALC-T. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна; встречная сторона: MOXA SFP-1G20BLC.
