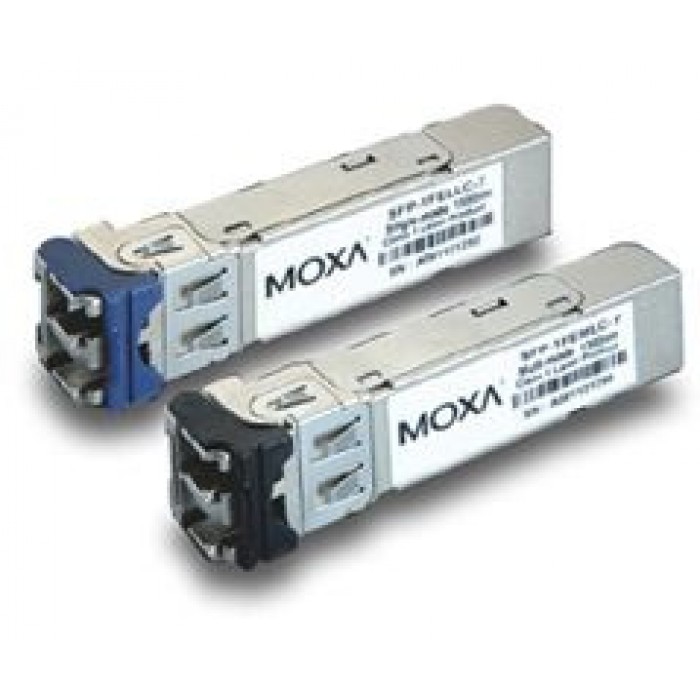

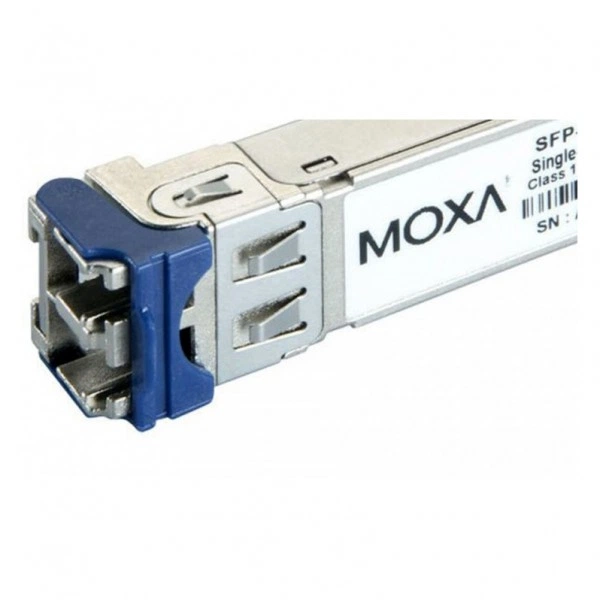

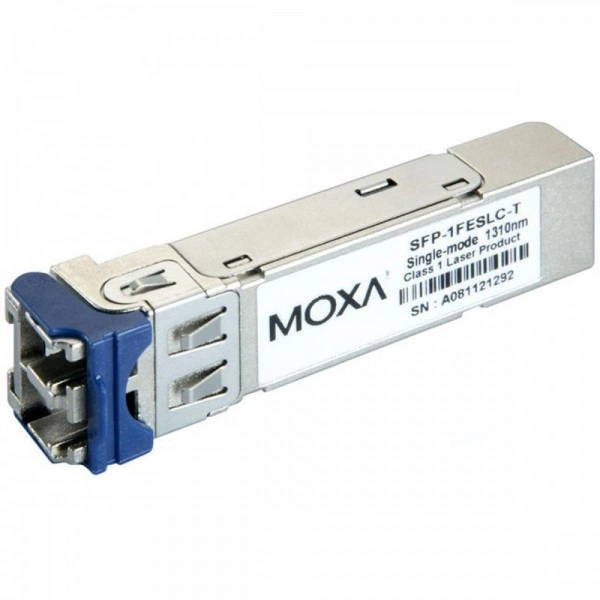

SFP оптический трансивер MOXA SFP-1FESLC-T, 100 Мбит/с, 40 км, LC

Информация о модели MOXA SFP-1FESLC-T

В каталоге SFP и трансиверов модель MOXA SFP-1FESLC-T представлена как оптический трансивер. Параметры исполнения: скорость: 100 Мбит/с; длина соединения: 40 км; разъём: LC; среда передачи: SMF (Одномодовый).

Функциональные возможности

SFP-1FESLC-T связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Для контроля состояния указана диагностика: Поддержка DDM/DOM. Режим передачи: 100 Мбит/с.

Технические особенности

Спецификацию SFP-1FESLC-T сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Форм-фактор: SFP.
• Приём Rx: 1310 нм.
• Среда передачи: SMF (Одномодовый).
• Разъём: LC.
• Рабочая температура: От -40 до 85 oС.
• Скорость: 100 Мбит/с.
• Дальность / длина: 40 км.
• Передача Tx: 1310 нм.
• Длина волны: 1310 нм.

Сценарии применения

SFP-1FESLC-T рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. При планировании размещения узлов учитывайте длину соединения 40 км для этого исполнения.

Совместимость с оборудованием

Рассматривайте MOXA SFP-1FESLC-T при подборе сменного интерфейса для оборудования типа «промышленный коммутатор или промышленный медиаконвертер». Требуется порт под сменный модуль с режимом 100 Мбит/с, а также явная поддержка артикула оборудованием и его ПО.

Совместимость с программным обеспечением

Перед установкой SFP-1FESLC-T сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте MOXA SFP-1FESLC-T и порт под сменный модуль с режимом 100 Мбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SFP-1FESLC-T; требование к интерфейсу: порт под сменный модуль с режимом 100 Мбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Для выбора SFP-1FESLC-T сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

При сравнении SFP-1FESLC-T и MOXA SFP-1FELLC-T: длина соединения: 40 км / До 80 км (кабель 9/125 мкм); длина волны: 1310 нм / 1550 нм. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт под сменный модуль с режимом 100 Мбит/с → MOXA SFP-1FESLC-T → одномодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Для этой модели указана длина волны 1310 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

При согласовании этой схемы: скорость: 100 Мбит/с; длина соединения: 40 км.

Модуль на противоположный конец

Встречный интерфейс для SFP-1FESLC-T подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 100 Мбит/с; длина волны: 1310 нм; среда передачи: SMF (Одномодовый); разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

Для SFP-1FESLC-T указана длина соединения 40 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От -40 до 85 oС. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с SFP-1FESLC-T учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Подготовьте принимающий порт под сменный модуль с режимом 100 Мбит/с; убедитесь, что выбран именно SFP-1FESLC-T.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SFP-1FESLC-T сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для SFP-1FESLC-T контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC. Температура хранения, град. C: -40 ~ +85.

Комплектация

Комплект поставки: Устройство. Для поставки MOXA SFP-1FESLC-T согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одномодовая оптическая линия.
