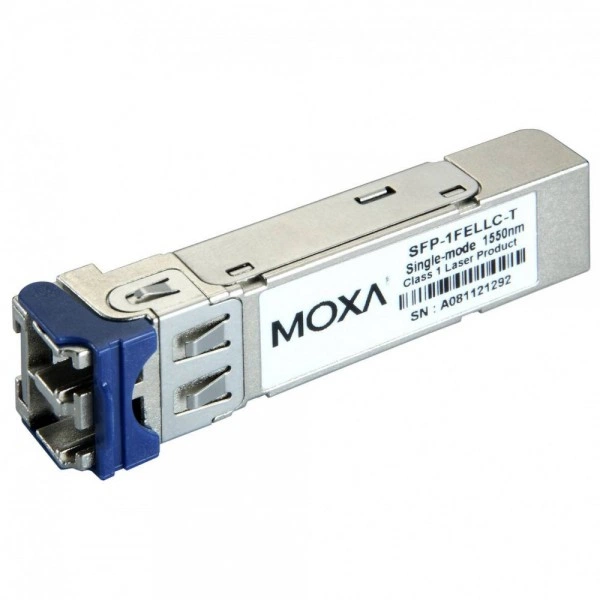

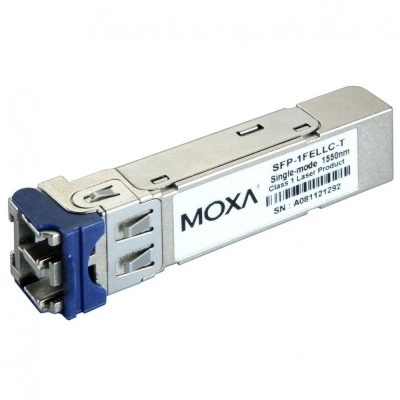

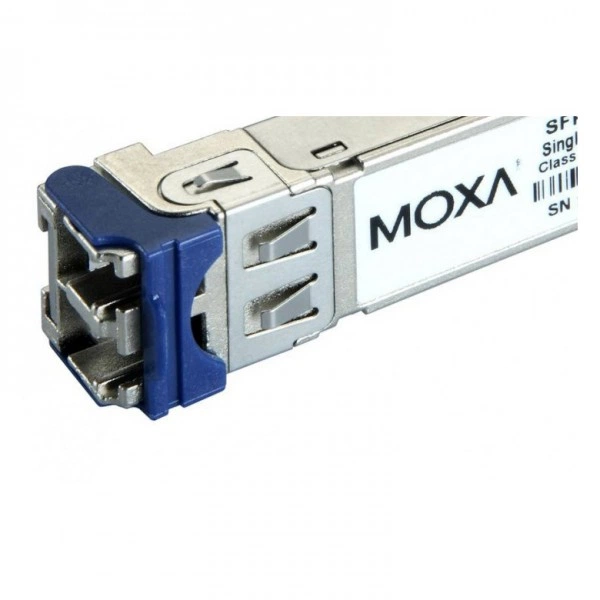

SFP оптический трансивер MOXA SFP-1FELLC-T, До 80 км (кабель 9/125 мкм)

Информация о модели MOXA SFP-1FELLC-T

В каталоге SFP и трансиверов модель MOXA SFP-1FELLC-T представлена как оптический трансивер. Параметры исполнения: длина соединения: До 80 км (кабель 9/125 мкм); среда передачи: 9/125 мкм.

Функциональные возможности

SFP-1FELLC-T связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию.

Технические особенности

Параметры исполнения SFP-1FELLC-T для сверки с линией и портом приведены ниже.

• Форм-фактор: SFP.
• Среда передачи: 9/125 мкм.
• Длина волны: 1550 нм.
• Рабочая температура: -40 ~ +85.
• Дальность / длина: До 80 км (кабель 9/125 мкм).

Сценарии применения

SFP-1FELLC-T рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. При планировании размещения узлов учитывайте длину соединения До 80 км (кабель 9/125 мкм) для этого исполнения.

Совместимость с оборудованием

Рассматривайте MOXA SFP-1FELLC-T при подборе сменного интерфейса для оборудования типа «промышленный коммутатор или промышленный медиаконвертер». Требуется порт под сменный модуль, а также явная поддержка артикула оборудованием и его ПО.

Совместимость с программным обеспечением

Перед установкой SFP-1FELLC-T сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте MOXA SFP-1FELLC-T и порт под сменный модуль.

Что требуется для подключения

• Кабельная часть: 9/125 мкм.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SFP-1FELLC-T; требование к интерфейсу: порт под сменный модуль.

Отличия от ближайших моделей

При согласовании замены SFP-1FELLC-T приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Для подбора замены SFP-1FELLC-T можно сопоставить с MOXA SFP-1GEZXLC-T: длина соединения: До 80 км (кабель 9/125 мкм) / До 110 км; температура: -40 ~ +85 / -20 ~ +65. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт под сменный модуль → MOXA SFP-1FELLC-T → 9/125 мкм → встречный интерфейс того же протокола → второй сетевой узел.

Для этой модели указана длина волны 1550 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

Параметры маршрута: длина соединения: До 80 км (кабель 9/125 мкм).

Модуль на противоположный конец

На удалённом узле с SFP-1FELLC-T должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: длина волны: 1550 нм; среда передачи: 9/125 мкм. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

Для SFP-1FELLC-T указана длина соединения До 80 км (кабель 9/125 мкм). Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: -40 ~ +85. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с SFP-1FELLC-T учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Сверьте маркировку SFP-1FELLC-T, принимающий порт под сменный модуль и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: 9/125 мкм. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SFP-1FELLC-T сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Обслуживание SFP-1FELLC-T включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Температура хранения, град. C: -40 ~ +85.

Комплектация

Комплект поставки: Устройство. Для поставки MOXA SFP-1FELLC-T согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: 9/125 мкм.
