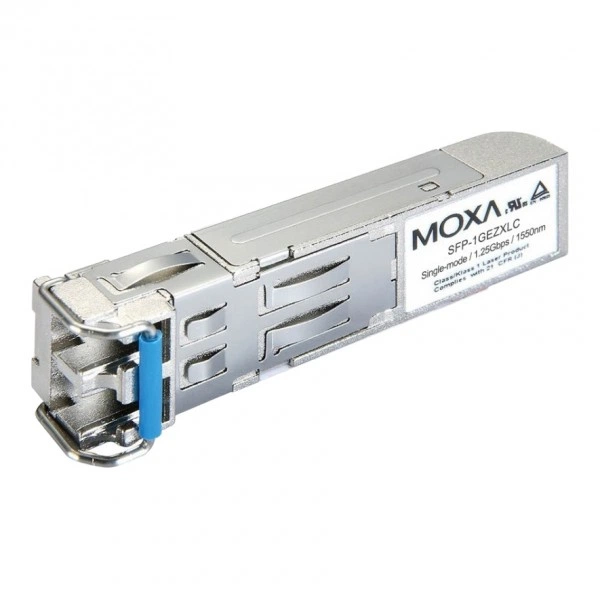

SFP оптический трансивер MOXA SFP-1GEZXLC, 1 Гбит/с, 110 km, LC Duplex

Информация о модели MOXA SFP-1GEZXLC

Модель MOXA SFP-1GEZXLC в каталоге SFP и сетевых интерфейсов: оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 110 km; разъём: LC Duplex; среда передачи: SMF, G.652.

Функциональные возможности

Назначение SFP-1GEZXLC - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Для SFP-1GEZXLC при согласовании конфигурации используют следующие данные.

• Разъём: LC Duplex.
• Дальность / длина: 110 km.
• Форм-фактор: SFP.
• Среда передачи: SMF, G.652.
• Скорость: 1 Гбит/с.
• Стандарт / протокол: IEEE 802.3z.
• Длина волны: 1550 нм.
• Рабочая температура: 0 to 60°C.

Сценарии применения

SFP-1GEZXLC рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Номинальная длина соединения для выбора трассы: 110 km; фактические условия проверяют отдельно.

Совместимость с оборудованием

Ориентир для MOXA SFP-1GEZXLC - промышленный коммутатор или промышленный медиаконвертер, в котором предусмотрен порт под сменный модуль с режимом 1 Гбит/с. Совпадение разъёма проверяют вместе с кодировкой изделия и списком поддерживаемых модулей.

Совместимость с программным обеспечением

Перед установкой SFP-1GEZXLC сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте MOXA SFP-1GEZXLC и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SFP-1GEZXLC; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Сравнение SFP-1GEZXLC с соседними позициями помогает выбрать исполнение линии и проверить ограничения.

Аналоги и варианты замены

Для подбора замены SFP-1GEZXLC можно сопоставить с MOXA SFP-1GZXLC: длина соединения: 110 km / 80 km. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1GEZXLC → одномодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Для этой модели указана длина волны 1550 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

При согласовании этой схемы: скорость: 1 Гбит/с; длина соединения: 110 km.

Модуль на противоположный конец

Встречный интерфейс для SFP-1GEZXLC подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 1 Гбит/с; длина волны: 1550 нм; среда передачи: SMF, G.652; разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

Для SFP-1GEZXLC указана длина соединения 110 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0 to 60°C. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с SFP-1GEZXLC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно SFP-1GEZXLC.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SFP-1GEZXLC сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для SFP-1GEZXLC контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Duplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. Для поставки MOXA SFP-1GEZXLC согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одномодовая оптическая линия.
