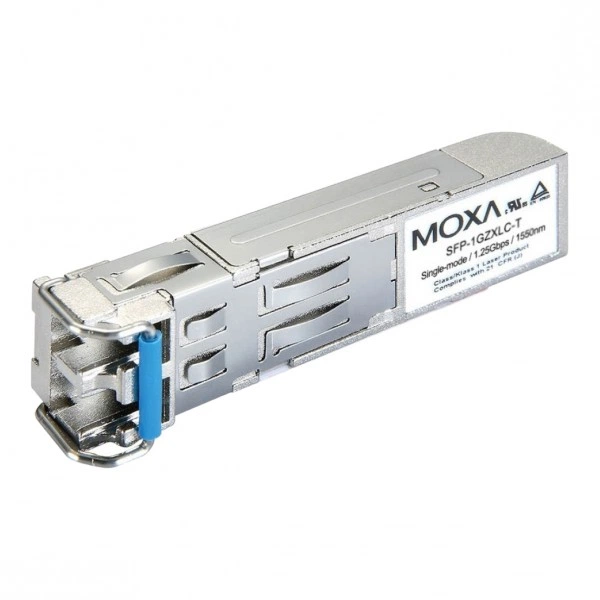

SFP оптический трансивер MOXA SFP-1GZXLC-T, 1 Гбит/с, 80 km, LC Duplex

Информация о модели MOXA SFP-1GZXLC-T

В каталоге SFP и трансиверов модель MOXA SFP-1GZXLC-T представлена как оптический трансивер. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 80 km; разъём: LC Duplex; среда передачи: SMF, G.652.

Функциональные возможности

SFP-1GZXLC-T связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Параметры исполнения SFP-1GZXLC-T для сверки с линией и портом приведены ниже.

• Скорость: 1 Гбит/с.
• Дальность / длина: 80 km.
• Форм-фактор: SFP.
• Рабочая температура: -40 to 85°C.
• Среда передачи: SMF, G.652.
• Длина волны: 1550 нм.
• Стандарт / протокол: IEEE 802.3z.
• Разъём: LC Duplex.

Сценарии применения

SFP-1GZXLC-T рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Номинальная длина соединения для выбора трассы: 80 km; фактические условия проверяют отдельно.

Совместимость с оборудованием

Рассматривайте MOXA SFP-1GZXLC-T при подборе сменного интерфейса для оборудования типа «промышленный коммутатор или промышленный медиаконвертер». Требуется порт под сменный модуль с режимом 1 Гбит/с, а также явная поддержка артикула оборудованием и его ПО.

Совместимость с программным обеспечением

Перед установкой SFP-1GZXLC-T сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте MOXA SFP-1GZXLC-T и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SFP-1GZXLC-T; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

Для выбора SFP-1GZXLC-T сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

Для подбора замены SFP-1GZXLC-T можно сопоставить с MOXA SFP-1GEZXLC: длина соединения: 80 km / 110 km; температура: -40 to 85°C / 0 to 60°C. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

1. Начальный узел: порт под сменный модуль с режимом 1 Гбит/с.
2. Подключаемое изделие: MOXA SFP-1GZXLC-T.
3. Продолжение тракта: одномодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Для этой модели указана длина волны 1550 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

При согласовании этой схемы: скорость: 1 Гбит/с; длина соединения: 80 km.

Модуль на противоположный конец

Встречный интерфейс для SFP-1GZXLC-T подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 1 Гбит/с; длина волны: 1550 нм; среда передачи: SMF, G.652; разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

При расчёте оптического тракта с SFP-1GZXLC-T учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SFP-1GZXLC-T указана длина соединения 80 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: -40 to 85°C. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и извлечение

1. До установки SFP-1GZXLC-T проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SFP-1GZXLC-T сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для SFP-1GZXLC-T контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Duplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. В спецификации заказа зафиксируйте MOXA SFP-1GZXLC-T, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одномодовая оптическая линия); их включение в поставку определяется заказом.
