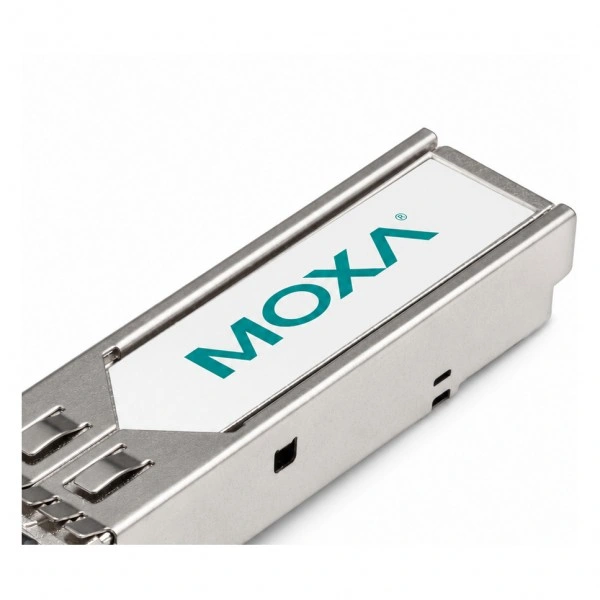

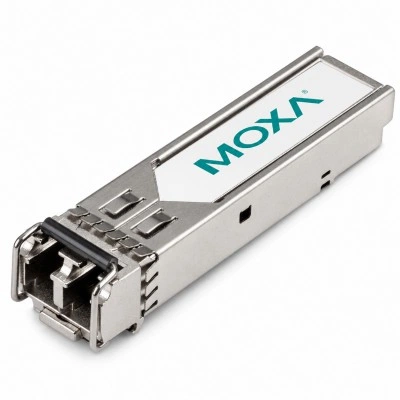

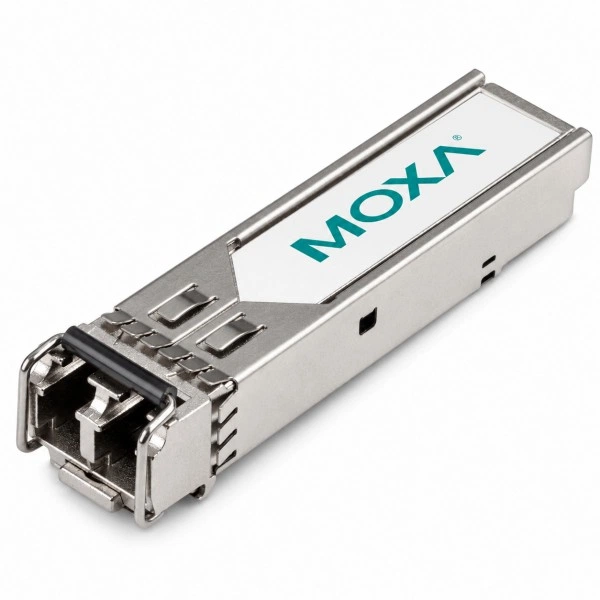

SFP оптический трансивер MOXA SFP-10GLRLC, 10 км

Информация о модели MOXA SFP-10GLRLC

Модель MOXA SFP-10GLRLC в каталоге SFP и сетевых интерфейсов: оптический трансивер. Основные данные для линии: длина соединения: 10 км; среда передачи: SMF.

Функциональные возможности

При построении соединения SFP-10GLRLC выбирают вместе с портом и линией передачи. Конфигурация принимающего устройства должна поддерживать этот артикул.

Технические особенности

Параметры исполнения SFP-10GLRLC для сверки с линией и портом приведены ниже.

• Длина волны: 1310 нм.
• Среда передачи: SMF.
• Рабочая температура: От 0°C до +60°C.
• Дальность / длина: 10 км.
• Форм-фактор: SFP.

Сценарии применения

SFP-10GLRLC рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Длину маршрута сопоставляют с указанным для SFP-10GLRLC значением 10 км.

Совместимость с оборудованием

Применение MOXA SFP-10GLRLC согласуют с устройством типа «промышленный коммутатор или промышленный медиаконвертер». В спецификации узла указывают порт под сменный модуль, аппаратную ревизию и допустимые артикулы подключаемых изделий.

Совместимость с программным обеспечением

Перед установкой SFP-10GLRLC сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте MOXA SFP-10GLRLC и порт под сменный модуль.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SFP-10GLRLC; требование к интерфейсу: порт под сменный модуль.
• Кабельная часть: одномодовая оптическая линия.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

При согласовании замены SFP-10GLRLC приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

При сравнении SFP-10GLRLC и MOXA SFP-10GLRLC-T: температура: От 0°C до +60°C / От -40 до 85 oС. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Сторона A: порт под сменный модуль → MOXA SFP-10GLRLC.

Линия и сторона B: одномодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел. Для этой модели указана длина волны 1310 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

Для выбора режима и трассы: длина соединения: 10 км.

Модуль на противоположный конец

Встречный интерфейс для SFP-10GLRLC подбирают по тому же протоколу и среде передачи. Для согласования используйте длина волны: 1310 нм; среда передачи: SMF. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

Для SFP-10GLRLC указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0°C до +60°C. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с SFP-10GLRLC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Подготовьте принимающий порт под сменный модуль; убедитесь, что выбран именно SFP-10GLRLC.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SFP-10GLRLC после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Для SFP-10GLRLC контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Температура хранения, град. C: -40 ~ +85.

Комплектация

В спецификации заказа зафиксируйте MOXA SFP-10GLRLC, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одномодовая оптическая линия); их включение в поставку определяется заказом.
