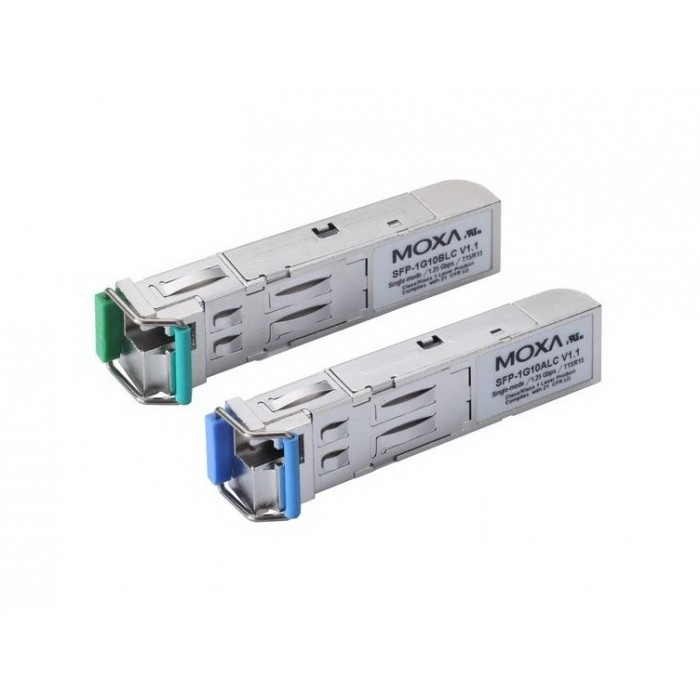

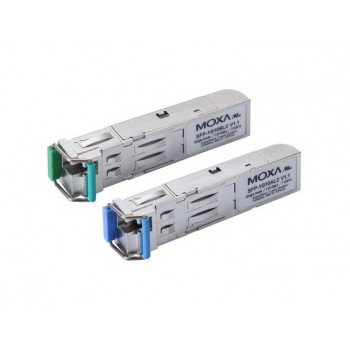

SFP оптический трансивер MOXA SFP-1G10BLC, 1 Гбит/с, 10 km, LC Simplex

Информация о модели MOXA SFP-1G10BLC

MOXA SFP-1G10BLC - оптический трансивер в каталоге SFP и трансиверов MOXA. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 10 km; разъём: LC Simplex; среда передачи: SMF, G.652.

Функциональные возможности

Одноволоконная схема SFP-1G10BLC позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1550 нм; Rx: 1310 нм. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Для SFP-1G10BLC при согласовании конфигурации используют следующие данные.

• Скорость: 1 Гбит/с.
• Передача Tx: 1550 нм.
• Разъём: LC Simplex.
• Рабочая температура: 0 to 60°C.
• Стандарт / протокол: IEEE 802.3z.
• Приём Rx: 1310 нм.
• Форм-фактор: SFP.
• Среда передачи: SMF, G.652.
• Дальность / длина: 10 km.

Сценарии применения

SFP-1G10BLC рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Номинальная длина соединения для выбора трассы: 10 km; фактические условия проверяют отдельно.

Совместимость с оборудованием

MOXA SFP-1G10BLC подбирают для оборудования типа «промышленный коммутатор или промышленный медиаконвертер». Нужен порт под сменный модуль с режимом 1 Гбит/с; поддержку именно этого артикула сверяют по таблице трансиверов выбранного устройства.

Совместимость с программным обеспечением

Перед установкой SFP-1G10BLC сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте MOXA SFP-1G10BLC и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SFP-1G10BLC; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Встречная сторона: MOXA SFP-1G10ALC, с отдельной проверкой её принимающего оборудования.

Отличия от ближайших моделей

Для выбора SFP-1G10BLC сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

Для сравнения с SFP-1G10BLC в каталоге можно открыть MOXA SFP-1G10ALC. Подбор ведут по поддержке в оборудовании и полной спецификации: среда передачи: SMF, G.652. Даже при совпадении основных параметров кодировка и допустимая конфигурация могут различаться.

Схема подключения

Сторона A: порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1G10BLC.

Линия и сторона B: одна жила одномодового волокна → MOXA SFP-1G10ALC → второй сетевой узел. От SFP-1G10BLC к удалённой стороне передаётся 1550 нм; обратный сигнал принимается на 1310 нм.

При согласовании этой схемы: скорость: 1 Гбит/с; длина соединения: 10 km.

Модуль на противоположный конец

Для встречной стороны SFP-1G10BLC предусмотрено исполнение MOXA SFP-1G10ALC. Его направления: Tx: 1310 нм; Rx: 1550 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

Для SFP-1G10BLC указана длина соединения 10 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0 to 60°C. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение SFP-1G10BLC требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с SFP-1G10BLC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. До установки SFP-1G10BLC проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SFP-1G10BLC согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Обслуживание SFP-1G10BLC включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Simplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. Для поставки MOXA SFP-1G10BLC согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одна жила одномодового волокна; встречная сторона: MOXA SFP-1G10ALC.
