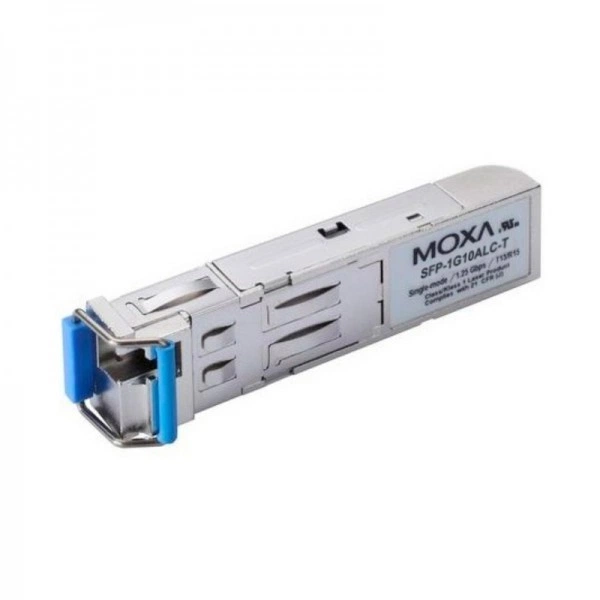

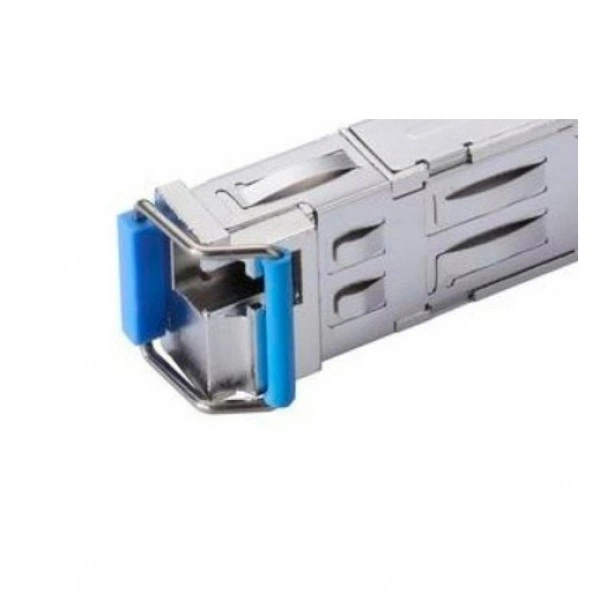

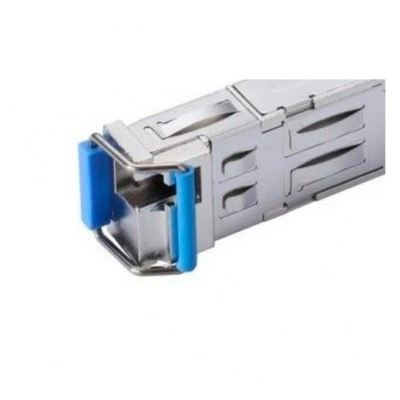

SFP оптический трансивер MOXA SFP-1G10ALC-T, 1 Гбит/с, 10 km, LC Simplex

Информация о модели MOXA SFP-1G10ALC-T

MOXA SFP-1G10ALC-T - оптический трансивер в каталоге SFP и трансиверов MOXA. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 10 km; разъём: LC Simplex; среда передачи: SMF, G.652.

Функциональные возможности

Для SFP-1G10ALC-T важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для этого исполнения: Tx: 1310 нм; Rx: 1550 нм. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Параметры исполнения SFP-1G10ALC-T для сверки с линией и портом приведены ниже.

• Форм-фактор SFP, скорость Ethernet 1 Гбит/с.
• Одномодовое волокно G.652, одна оптическая жила.
• Разъём LC Simplex.
• Номинальные длины волн: Tx 1310 нм, Rx 1550 нм.
• Типовая дальность соединения до 10 км.
• Оптическая мощность передатчика от -9 до -3 dBm.
• Диапазон мощности на приёмнике от -21 до -3 dBm.
• Оптический бюджет 12 dB, дисперсионный штраф 2 dB.
• Рабочая температура от -40 до +85 °C.
• Максимальное энергопотребление 1 Вт.

Сценарии применения

SFP-1G10ALC-T рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Номинальная длина соединения для выбора трассы: 10 km; фактические условия проверяют отдельно.

Совместимость с оборудованием

Поддерживаемые исполнения серии MOXA EDS-510A включают EDS-510A-3SFP, EDS-510A-3SFP-T, EDS-510A-1GT2SFP и EDS-510A-1GT2SFP-T с гигабитными слотами mini-GBIC. Для исполнения EDS-510A-1GT2SFP-T диапазон коммутатора составляет от -40 до +75 °C: температурный предел всей системы определяется наиболее ограниченным компонентом. При подборе сообщите полную модель оборудования и номер используемого порта.

Совместимость с программным обеспечением

Управление соединением выполняется средствами принимающего сетевого устройства. Для проверки конфигурации передайте модель и аппаратную ревизию коммутатора, установленную версию его прошивки и настройки гигабитного SFP-порта. Эти сведения нужны также при добавлении модуля в уже работающую промышленную сеть.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SFP-1G10ALC-T; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Встречная сторона: MOXA SFP-1G10BLC-T, с отдельной проверкой её принимающего оборудования.

Отличия от ближайших моделей

Для выбора SFP-1G10ALC-T сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

Для установки при температуре от 0 до +60 °C можно рассматривать SFP-1G10ALC при сохранении требований к порту и оптической линии. Переход на 20-километровое исполнение требует повторного расчёта уровней сигнала и проверки ответного модуля. Исполнения A и B выполняют разные роли в паре: выбор замены должен сохранять направление Tx/Rx заменяемой стороны.

Схема подключения

порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1G10ALC-T → одна жила одномодового волокна → MOXA SFP-1G10BLC-T → второй сетевой узел.

От SFP-1G10ALC-T к удалённой стороне передаётся 1310 нм; обратный сигнал принимается на 1550 нм.

Для выбора режима и трассы: скорость: 1 Гбит/с; длина соединения: 10 km.

Модуль на противоположный конец

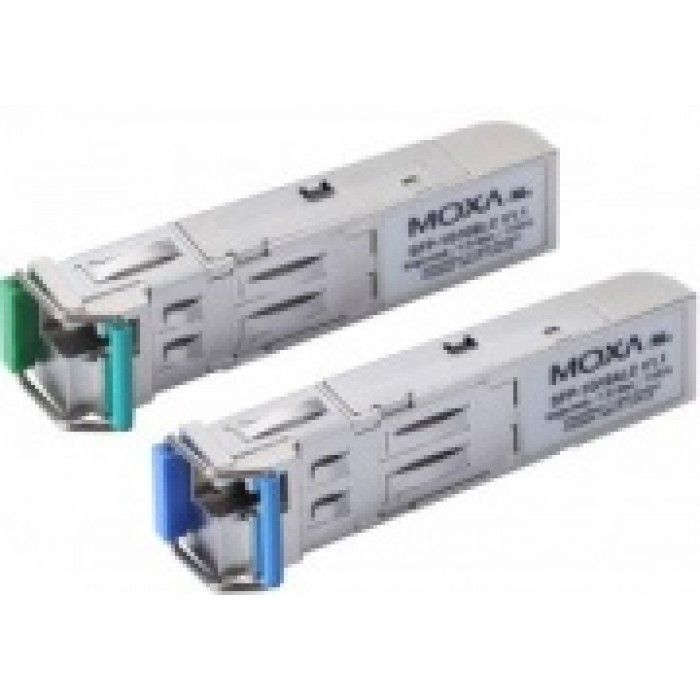

Для встречной стороны SFP-1G10ALC-T предусмотрено исполнение MOXA SFP-1G10BLC-T. Его направления: Tx: 1550 нм; Rx: 1310 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

Для SFP-1G10ALC-T указана длина соединения 10 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: -40 to 85°C. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение SFP-1G10ALC-T требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с SFP-1G10ALC-T учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно SFP-1G10ALC-T.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SFP-1G10ALC-T согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Обслуживание SFP-1G10ALC-T включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Simplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. В спецификации заказа зафиксируйте MOXA SFP-1G10ALC-T, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна; встречная сторона: MOXA SFP-1G10BLC-T); их включение в поставку определяется заказом.
