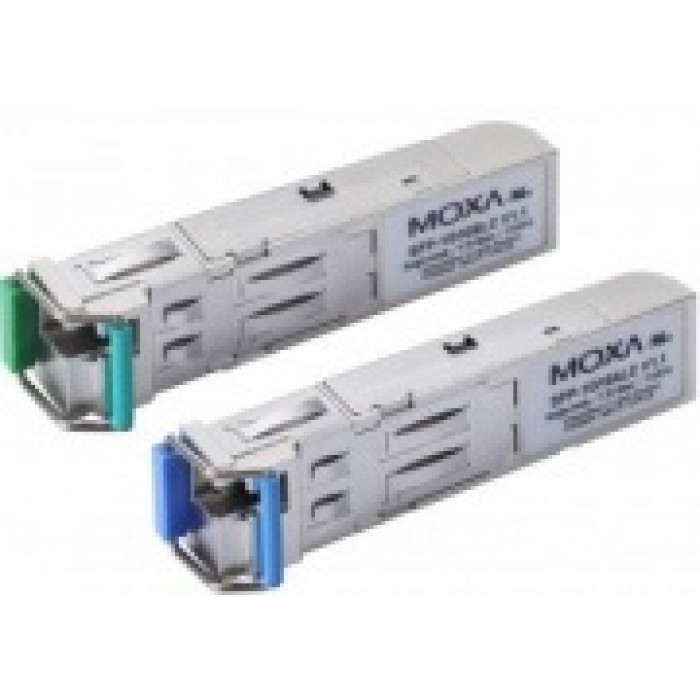

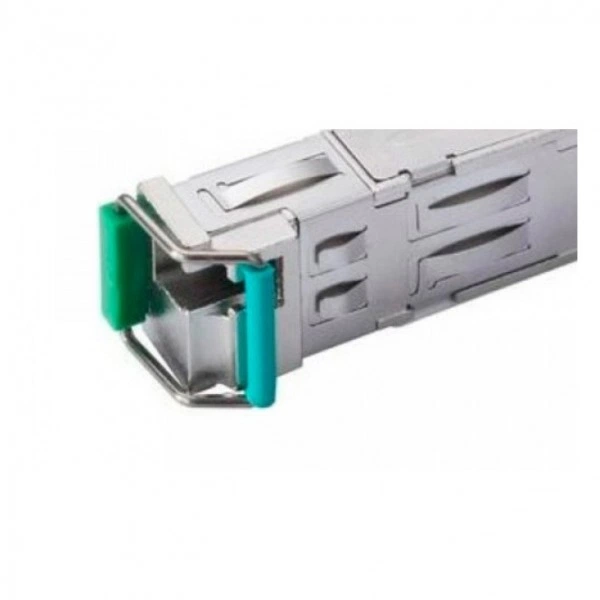

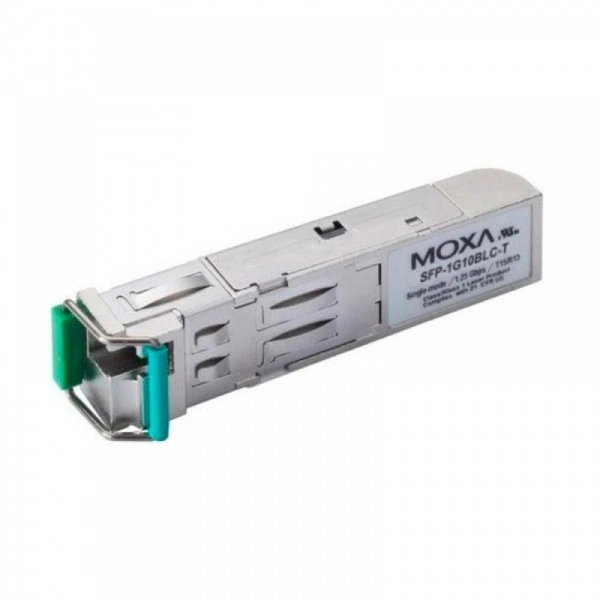

SFP оптический трансивер MOXA SFP-1G10BLC-T, 1 Гбит/с, 10 km, LC Simplex

Информация о модели MOXA SFP-1G10BLC-T

В каталоге SFP и трансиверов модель MOXA SFP-1G10BLC-T представлена как оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 10 km; разъём: LC Simplex; среда передачи: SMF, G.652.

Функциональные возможности

Для SFP-1G10BLC-T важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для этого исполнения: Tx: 1550 нм; Rx: 1310 нм. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Параметры исполнения SFP-1G10BLC-T для сверки с линией и портом приведены ниже.

• Скорость: 1 Гбит/с.
• Форм-фактор: SFP.
• Дальность / длина: 10 km.
• Разъём: LC Simplex.
• Стандарт / протокол: IEEE 802.3z.
• Рабочая температура: -40 to 85°C.
• Передача Tx: 1550 нм.
• Среда передачи: SMF, G.652.
• Приём Rx: 1310 нм.

Сценарии применения

SFP-1G10BLC-T рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Длину маршрута сопоставляют с указанным для SFP-1G10BLC-T значением 10 km.

Совместимость с оборудованием

Ориентир для MOXA SFP-1G10BLC-T - промышленный коммутатор или промышленный медиаконвертер, в котором предусмотрен порт под сменный модуль с режимом 1 Гбит/с. Совпадение разъёма проверяют вместе с кодировкой изделия и списком поддерживаемых модулей.

Совместимость с программным обеспечением

Артикул SFP-1G10BLC-T сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте MOXA SFP-1G10BLC-T и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Встречная сторона: MOXA SFP-1G10ALC, с отдельной проверкой её принимающего оборудования.
• Принимающее оборудование с поддержкой артикула SFP-1G10BLC-T; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

Сравнение SFP-1G10BLC-T с соседними позициями помогает выбрать исполнение линии и проверить ограничения.

Аналоги и варианты замены

При сравнении SFP-1G10BLC-T и MOXA SFP-1G10BLC: температура: -40 to 85°C / 0 to 60°C. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1G10BLC-T → одна жила одномодового волокна → MOXA SFP-1G10ALC → второй сетевой узел.

От SFP-1G10BLC-T к удалённой стороне передаётся 1550 нм; обратный сигнал принимается на 1310 нм.

Параметры маршрута: скорость: 1 Гбит/с; длина соединения: 10 km.

Модуль на противоположный конец

Для встречной стороны SFP-1G10BLC-T предусмотрено исполнение MOXA SFP-1G10ALC. Его направления: Tx: 1310 нм; Rx: 1550 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

Для SFP-1G10BLC-T указана длина соединения 10 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: -40 to 85°C. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение SFP-1G10BLC-T требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с SFP-1G10BLC-T учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Сверьте маркировку SFP-1G10BLC-T, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SFP-1G10BLC-T после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Для SFP-1G10BLC-T контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Simplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. В спецификации заказа зафиксируйте MOXA SFP-1G10BLC-T, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна; встречная сторона: MOXA SFP-1G10ALC); их включение в поставку определяется заказом.
