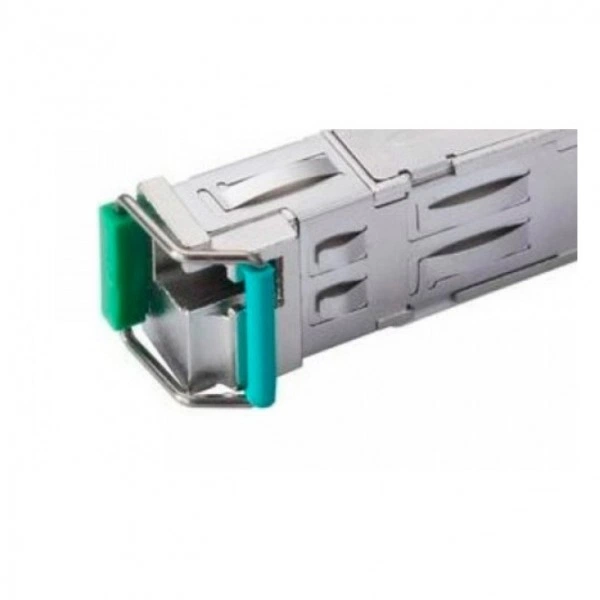

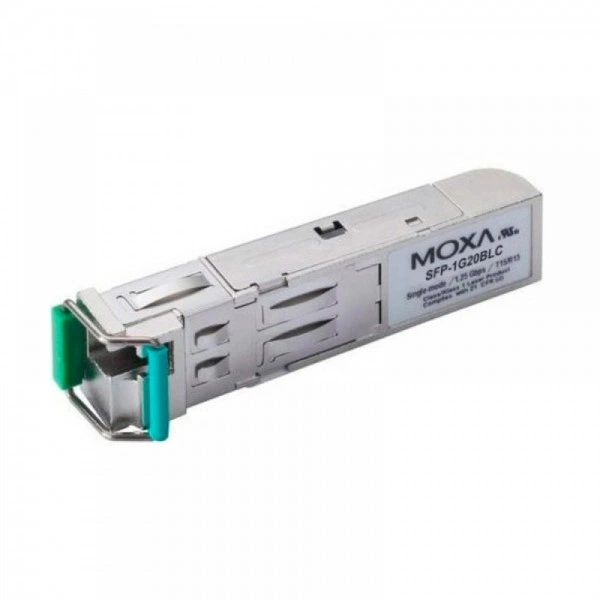

SFP оптический трансивер MOXA SFP-1G20BLC, 1 Гбит/с, 20 km, LC Simplex

Информация о модели MOXA SFP-1G20BLC

Модель MOXA SFP-1G20BLC в каталоге SFP и сетевых интерфейсов: оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 20 km; разъём: LC Simplex; среда передачи: SMF, G.652.

Функциональные возможности

Одноволоконная схема SFP-1G20BLC позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1550 нм; Rx: 1310 нм. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Параметры исполнения SFP-1G20BLC для сверки с линией и портом приведены ниже.

• Передача Tx: 1550 нм.
• Разъём: LC Simplex.
• Форм-фактор: SFP.
• Скорость: 1 Гбит/с.
• Среда передачи: SMF, G.652.
• Дальность / длина: 20 km.
• Рабочая температура: 0 to 60°C.
• Приём Rx: 1310 нм.
• Стандарт / протокол: IEEE 802.3z.

Сценарии применения

SFP-1G20BLC рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Длину маршрута сопоставляют с указанным для SFP-1G20BLC значением 20 km.

Совместимость с оборудованием

Применение MOXA SFP-1G20BLC согласуют с устройством типа «промышленный коммутатор или промышленный медиаконвертер». В спецификации узла указывают порт под сменный модуль с режимом 1 Гбит/с, аппаратную ревизию и допустимые артикулы подключаемых изделий.

Совместимость с программным обеспечением

Поддержку SFP-1G20BLC проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте MOXA SFP-1G20BLC и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Встречная сторона: MOXA SFP-1G20ALC, с отдельной проверкой её принимающего оборудования.
• Принимающее оборудование с поддержкой артикула SFP-1G20BLC; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

Сравнение SFP-1G20BLC с соседними позициями помогает выбрать исполнение линии и проверить ограничения.

Аналоги и варианты замены

Для подбора замены SFP-1G20BLC можно сопоставить с MOXA SFP-1G20BLC-T: температура: 0 to 60°C / -40 to 85°C. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Маршрут соединения для SFP-1G20BLC: порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1G20BLC → одна жила одномодового волокна → MOXA SFP-1G20ALC → второй сетевой узел. От SFP-1G20BLC к удалённой стороне передаётся 1550 нм; обратный сигнал принимается на 1310 нм.

Для выбора режима и трассы: скорость: 1 Гбит/с; длина соединения: 20 km.

Модуль на противоположный конец

Для встречной стороны SFP-1G20BLC предусмотрено исполнение MOXA SFP-1G20ALC. Его направления: Tx: 1310 нм; Rx: 1550 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

При расчёте оптического тракта с SFP-1G20BLC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SFP-1G20BLC указана длина соединения 20 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0 to 60°C. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение SFP-1G20BLC требует противоположных направлений передачи у встречного модуля.

Установка и извлечение

1. До установки SFP-1G20BLC проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SFP-1G20BLC после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание SFP-1G20BLC включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Simplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. В спецификации заказа зафиксируйте MOXA SFP-1G20BLC, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна; встречная сторона: MOXA SFP-1G20ALC); их включение в поставку определяется заказом.
