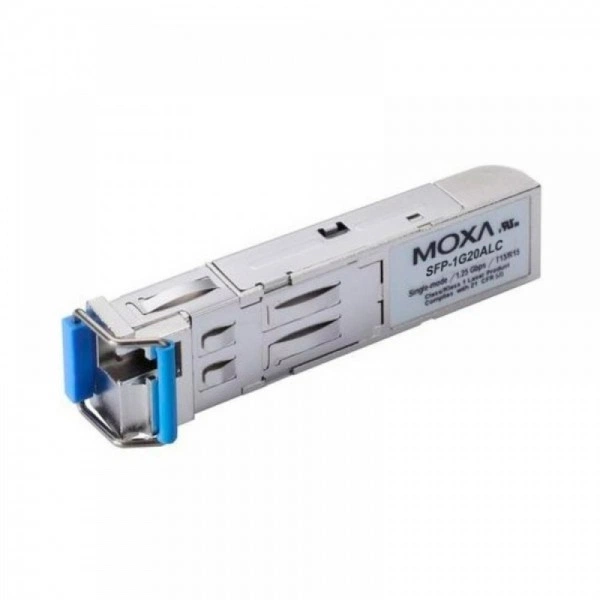

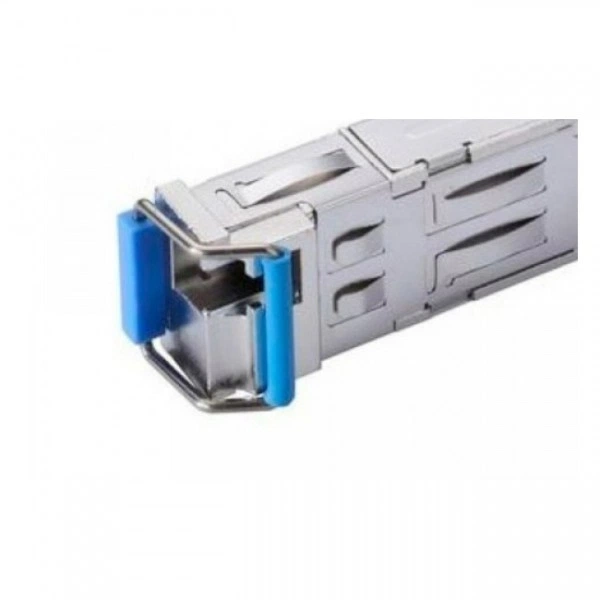

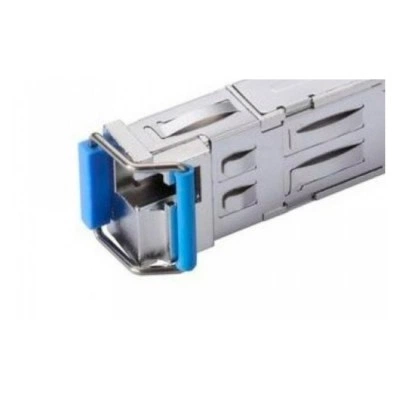

SFP оптический трансивер MOXA SFP-1G20ALC, 1 Гбит/с, 20 km, LC Simplex

Информация о модели MOXA SFP-1G20ALC

Модель MOXA SFP-1G20ALC в каталоге SFP и сетевых интерфейсов: оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 20 km; разъём: LC Simplex; среда передачи: SMF, G.652.

Функциональные возможности

Одноволоконная схема SFP-1G20ALC позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1310 нм; Rx: 1550 нм. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Параметры исполнения SFP-1G20ALC для сверки с линией и портом приведены ниже.

• Передача Tx: 1310 нм.
• Скорость: 1 Гбит/с.
• Стандарт / протокол: IEEE 802.3z.
• Среда передачи: SMF, G.652.
• Разъём: LC Simplex.
• Рабочая температура: 0 to 60°C.
• Дальность / длина: 20 km.
• Форм-фактор: SFP.
• Приём Rx: 1550 нм.

Сценарии применения

SFP-1G20ALC рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. При планировании размещения узлов учитывайте длину соединения 20 km для этого исполнения.

Совместимость с оборудованием

Ориентир для MOXA SFP-1G20ALC - промышленный коммутатор или промышленный медиаконвертер, в котором предусмотрен порт под сменный модуль с режимом 1 Гбит/с. Совпадение разъёма проверяют вместе с кодировкой изделия и списком поддерживаемых модулей.

Совместимость с программным обеспечением

Для конфигурации с SFP-1G20ALC важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте MOXA SFP-1G20ALC и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SFP-1G20ALC; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Встречная сторона: MOXA SFP-1G20BLC, с отдельной проверкой её принимающего оборудования.

Отличия от ближайших моделей

При согласовании замены SFP-1G20ALC приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Перед заменой SFP-1G20ALC рассмотрите отличия от MOXA SFP-1G20BLC-T: температура: 0 to 60°C / -40 to 85°C. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

1. Начальный узел: порт под сменный модуль с режимом 1 Гбит/с.
2. Подключаемое изделие: MOXA SFP-1G20ALC.
3. Продолжение тракта: одна жила одномодового волокна → MOXA SFP-1G20BLC → второй сетевой узел.

От SFP-1G20ALC к удалённой стороне передаётся 1310 нм; обратный сигнал принимается на 1550 нм.

Параметры маршрута: скорость: 1 Гбит/с; длина соединения: 20 km.

Модуль на противоположный конец

Для встречной стороны SFP-1G20ALC предусмотрено исполнение MOXA SFP-1G20BLC. Его направления: Tx: 1550 нм; Rx: 1310 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

При расчёте оптического тракта с SFP-1G20ALC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SFP-1G20ALC указана длина соединения 20 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0 to 60°C. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение SFP-1G20ALC требует противоположных направлений передачи у встречного модуля.

Установка и извлечение

1. Сверьте маркировку SFP-1G20ALC, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SFP-1G20ALC после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Для SFP-1G20ALC контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Simplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. При заказе MOXA SFP-1G20ALC проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одна жила одномодового волокна; встречная сторона: MOXA SFP-1G20BLC.
