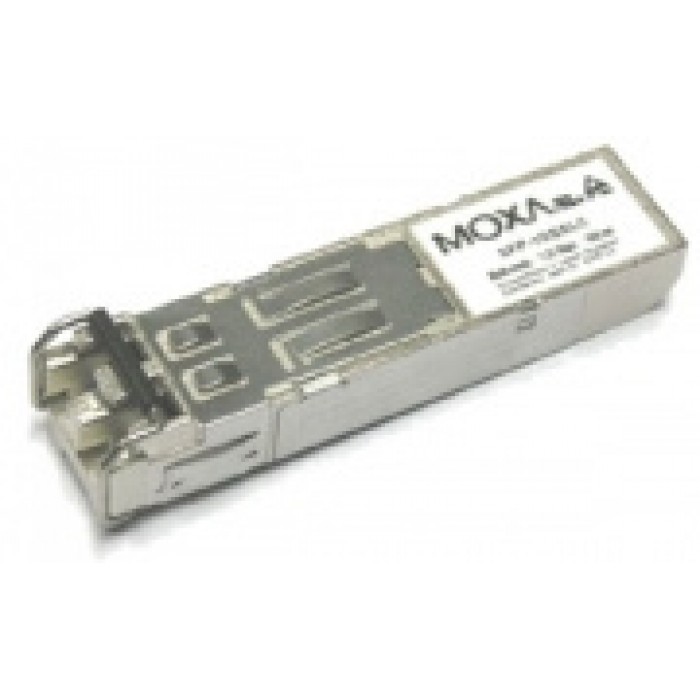

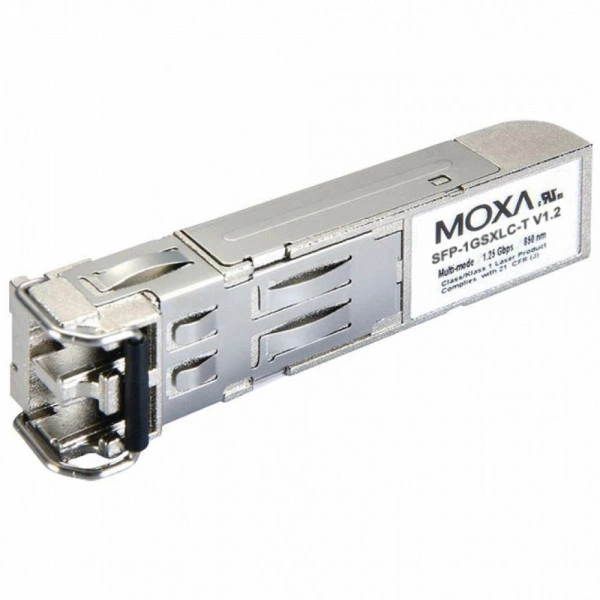

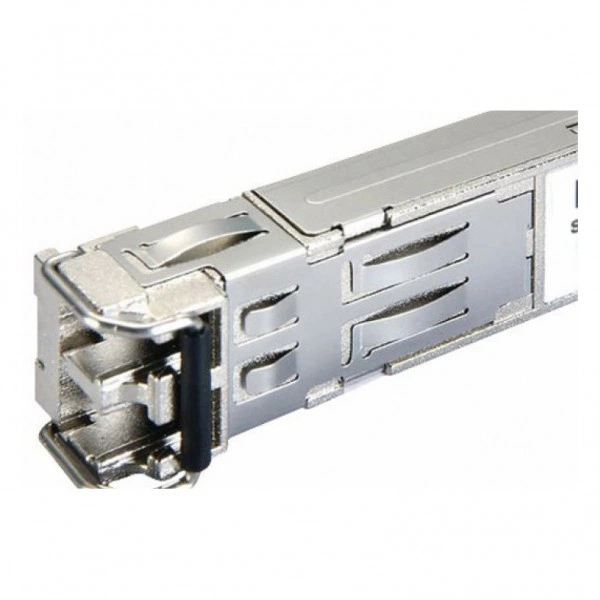

SFP оптический трансивер MOXA SFP-1GSXLC-T, 1 Гбит/с, 300 m/550 m, LC Duplex

Информация о модели MOXA SFP-1GSXLC-T

Модель MOXA SFP-1GSXLC-T в каталоге SFP и сетевых интерфейсов: оптический трансивер. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 300 m/550 m; разъём: LC Duplex; среда передачи: MMF.

Функциональные возможности

При построении соединения SFP-1GSXLC-T выбирают вместе с портом и линией передачи. Конфигурация принимающего устройства должна поддерживать этот артикул. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Спецификацию SFP-1GSXLC-T сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Длина волны: 850 нм.
• Стандарт / протокол: IEEE 802.3z.
• Скорость: 1 Гбит/с.
• Дальность / длина: 300 m/550 m.
• Среда передачи: MMF.
• Форм-фактор: SFP.
• Разъём: LC Duplex.
• Рабочая температура: -40 to 85°C.

Сценарии применения

SFP-1GSXLC-T рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Длину маршрута сопоставляют с указанным для SFP-1GSXLC-T значением 300 m/550 m.

Совместимость с оборудованием

Применение MOXA SFP-1GSXLC-T согласуют с устройством типа «промышленный коммутатор или промышленный медиаконвертер». В спецификации узла указывают порт под сменный модуль с режимом 1 Гбит/с, аппаратную ревизию и допустимые артикулы подключаемых изделий.

Совместимость с программным обеспечением

Артикул SFP-1GSXLC-T сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте MOXA SFP-1GSXLC-T и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SFP-1GSXLC-T; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: многомодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Для выбора SFP-1GSXLC-T сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

При сравнении SFP-1GSXLC-T и MOXA SFP-1GLSXLC-T: длина соединения: 300 m/550 m / 1 km/2 km; длина волны: 850 нм / 1310 нм. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1GSXLC-T → многомодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Для этой модели указана длина волны 850 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

Параметры маршрута: скорость: 1 Гбит/с; длина соединения: 300 m/550 m.

Модуль на противоположный конец

Пару для SFP-1GSXLC-T проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 1 Гбит/с; длина волны: 850 нм; среда передачи: MMF; разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

Для SFP-1GSXLC-T указана длина соединения 300 m/550 m. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: -40 to 85°C. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с SFP-1GSXLC-T учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Сверьте маркировку SFP-1GSXLC-T, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: многомодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SFP-1GSXLC-T после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание SFP-1GSXLC-T включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Duplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. При заказе MOXA SFP-1GSXLC-T проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: многомодовая оптическая линия.
