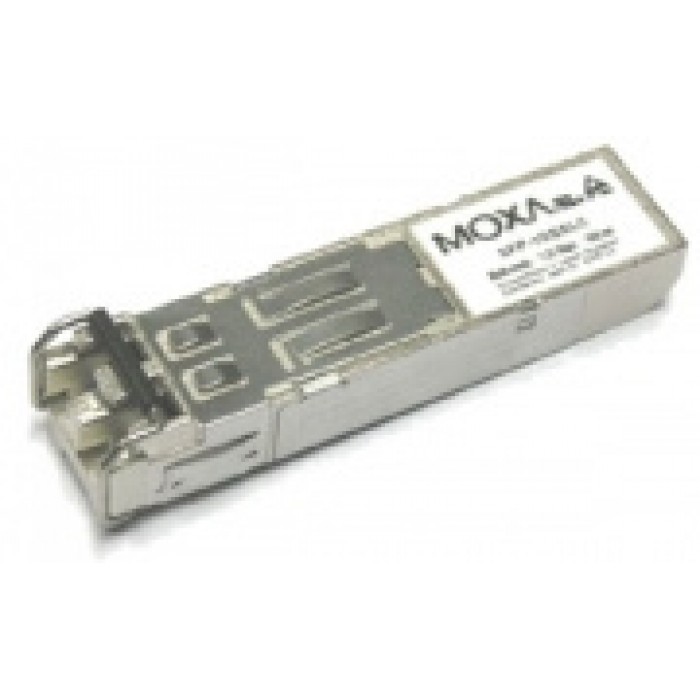

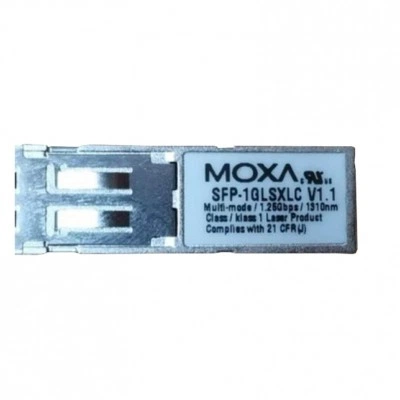

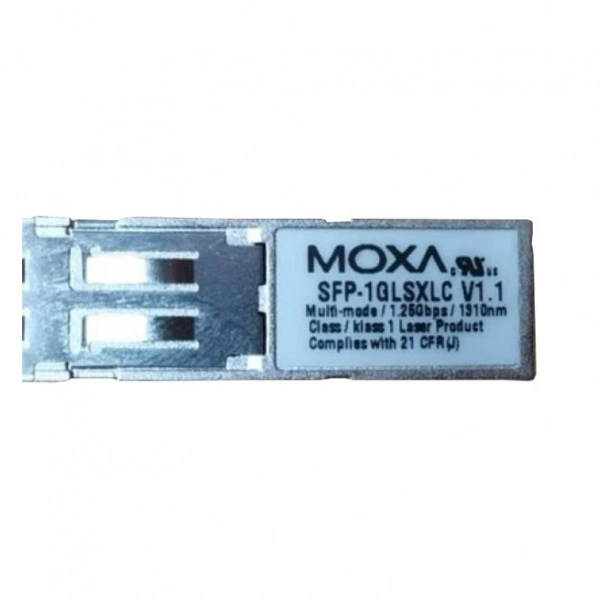

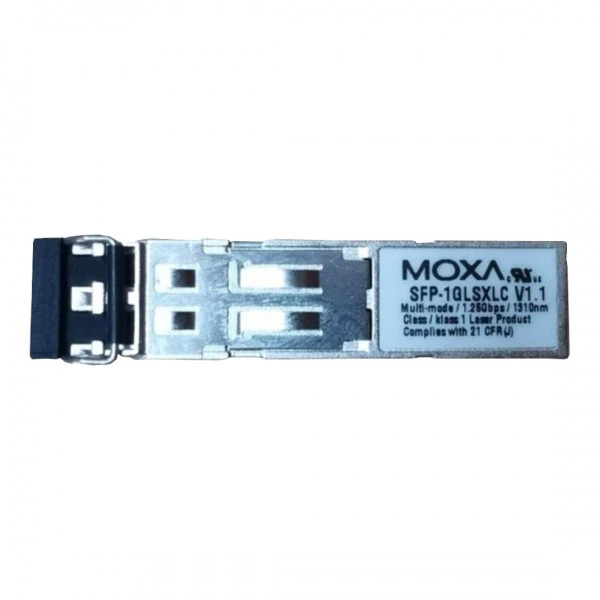

SFP оптический трансивер MOXA SFP-1GLSXLC, 1 Гбит/с, 1 km/2 km, LC Duplex

Информация о модели MOXA SFP-1GLSXLC

В каталоге SFP и трансиверов модель MOXA SFP-1GLSXLC представлена как оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 1 km/2 km; разъём: LC Duplex; среда передачи: MMF.

Функциональные возможности

Назначение SFP-1GLSXLC - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Спецификацию SFP-1GLSXLC сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Стандарт / протокол: IEEE 802.3z.
• Среда передачи: MMF.
• Форм-фактор: SFP.
• Разъём: LC Duplex.
• Длина волны: 1310 нм.
• Рабочая температура: 0 to 60°C.
• Дальность / длина: 1 km/2 km.
• Скорость: 1 Гбит/с.

Сценарии применения

SFP-1GLSXLC рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Длину маршрута сопоставляют с указанным для SFP-1GLSXLC значением 1 km/2 km.

Совместимость с оборудованием

Ориентир для MOXA SFP-1GLSXLC - промышленный коммутатор или промышленный медиаконвертер, в котором предусмотрен порт под сменный модуль с режимом 1 Гбит/с. Совпадение разъёма проверяют вместе с кодировкой изделия и списком поддерживаемых модулей.

Совместимость с программным обеспечением

Перед установкой SFP-1GLSXLC сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте MOXA SFP-1GLSXLC и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SFP-1GLSXLC; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: многомодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

При согласовании замены SFP-1GLSXLC приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Перед заменой SFP-1GLSXLC рассмотрите отличия от MOXA SFP-1GLSXLC-T: температура: 0 to 60°C / -40 to 85°C. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Маршрут соединения для SFP-1GLSXLC: порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1GLSXLC → многомодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел. Для этой модели указана длина волны 1310 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

Параметры маршрута: скорость: 1 Гбит/с; длина соединения: 1 km/2 km.

Модуль на противоположный конец

На удалённом узле с SFP-1GLSXLC должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 1 Гбит/с; длина волны: 1310 нм; среда передачи: MMF; разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

Для SFP-1GLSXLC указана длина соединения 1 km/2 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0 to 60°C. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с SFP-1GLSXLC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Сверьте маркировку SFP-1GLSXLC, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: многомодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SFP-1GLSXLC сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для SFP-1GLSXLC контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Duplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. При заказе MOXA SFP-1GLSXLC проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: многомодовая оптическая линия.
