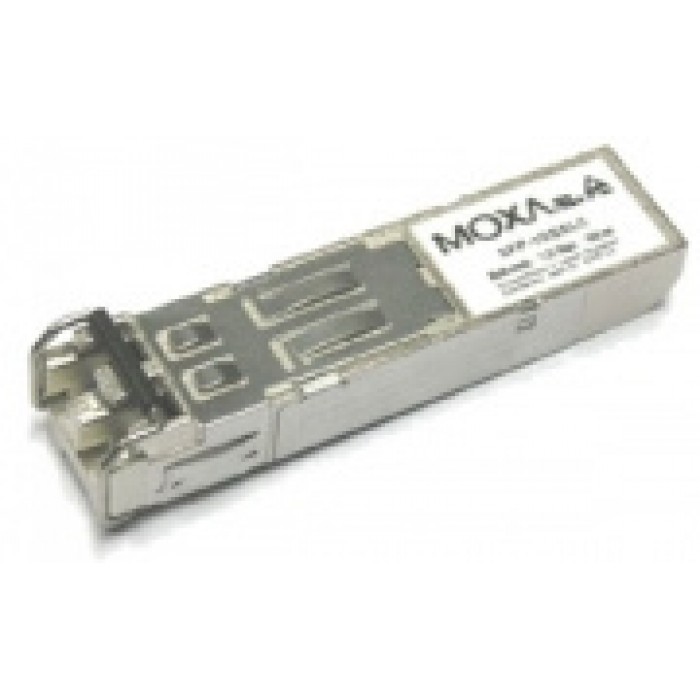

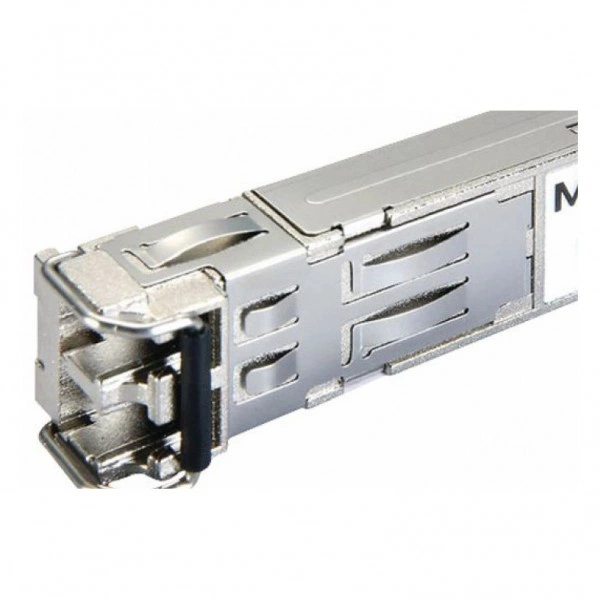

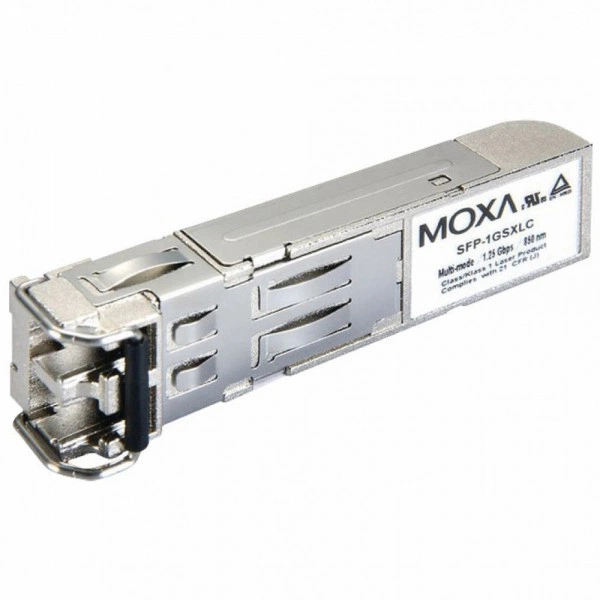

SFP оптический трансивер MOXA SFP-1GSXLC, 1 Гбит/с, 300 m/550 m, LC Duplex

Информация о модели MOXA SFP-1GSXLC

В каталоге SFP и трансиверов модель MOXA SFP-1GSXLC представлена как оптический трансивер. При выборе учитывайте: скорость: 1 Гбит/с; длина соединения: 300 m/550 m; разъём: LC Duplex; среда передачи: MMF.

Функциональные возможности

SFP-1GSXLC связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Спецификацию SFP-1GSXLC сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Дальность / длина: 300 m/550 m.
• Длина волны: 850 нм.
• Среда передачи: MMF.
• Форм-фактор: SFP.
• Рабочая температура: 0 to 60°C.
• Скорость: 1 Гбит/с.
• Стандарт / протокол: IEEE 802.3z.
• Разъём: LC Duplex.

Сценарии применения

SFP-1GSXLC рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. При планировании размещения узлов учитывайте длину соединения 300 m/550 m для этого исполнения.

Совместимость с оборудованием

Тип оборудования для согласования MOXA SFP-1GSXLC: промышленный коммутатор или промышленный медиаконвертер. При выборе порта учитывайте порт под сменный модуль с режимом 1 Гбит/с; окончательный подбор выполняют по модели шасси и интерфейсной платы.

Совместимость с программным обеспечением

Поддержку SFP-1GSXLC проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте MOXA SFP-1GSXLC и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: многомодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SFP-1GSXLC; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

При согласовании замены SFP-1GSXLC приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

При сравнении SFP-1GSXLC и MOXA SFP-1GSXLC-T: температура: 0 to 60°C / -40 to 85°C. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Сторона A: порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1GSXLC.

Линия и сторона B: многомодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел. Для этой модели указана длина волны 850 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

Для выбора режима и трассы: скорость: 1 Гбит/с; длина соединения: 300 m/550 m.

Модуль на противоположный конец

Пару для SFP-1GSXLC проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 1 Гбит/с; длина волны: 850 нм; среда передачи: MMF; разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

Для SFP-1GSXLC указана длина соединения 300 m/550 m. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0 to 60°C. Температурные ограничения принимающего оборудования проверяют отдельно. При расчёте оптического тракта с SFP-1GSXLC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Сверьте маркировку SFP-1GSXLC, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: многомодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SFP-1GSXLC сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Обслуживание SFP-1GSXLC включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Duplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. Заказ оформляют на артикул MOXA SFP-1GSXLC. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: многомодовая оптическая линия.
