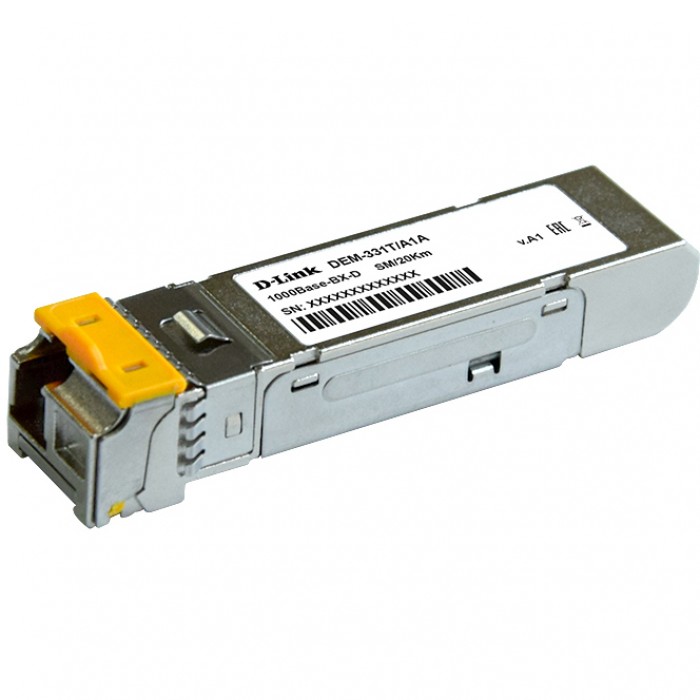

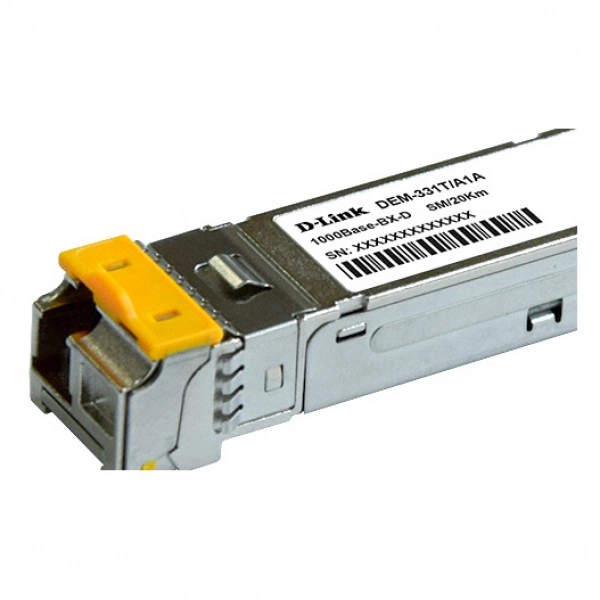

SFP оптический трансивер D-LINK DL-331T/20KM/A1A, 1.25Гбит/с, 20 км, LC Simplex

Информация о модели D-LINK DL-331T/20KM/A1A

D-LINK DL-331T/20KM/A1A - оптический трансивер в каталоге SFP и трансиверов D-LINK. Параметры исполнения: скорость: 1.25Гбит/с; длина соединения: 20 км; разъём: LC Simplex; среда передачи: Одномодовое (SM).

Функциональные возможности

DL-331T/20KM/A1A передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Режим передачи: 1.25Гбит/с.

Технические особенности

Параметры исполнения DL-331T/20KM/A1A для сверки с линией и портом приведены ниже.

• Форм-фактор: SFP.
• Дальность / длина: 20 км.
• Разъём: LC Simplex.
• Длина волны: 1310 / 1550 нм.
• Среда передачи: Одномодовое (SM).
• Стандарт / протокол: Ethernet 1000Base-BX-D.
• Скорость: 1.25Гбит/с.

Сценарии применения

DL-331T/20KM/A1A рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 20 км для этого исполнения.

Совместимость с оборудованием

Применение D-LINK DL-331T/20KM/A1A согласуют с устройством типа «управляемый коммутатор или маршрутизатор». В спецификации узла указывают порт под сменный модуль с режимом 1.25Гбит/с, аппаратную ревизию и допустимые артикулы подключаемых изделий.

Совместимость с программным обеспечением

Артикул DL-331T/20KM/A1A сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте D-LINK DL-331T/20KM/A1A и порт под сменный модуль с режимом 1.25Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула DL-331T/20KM/A1A; требование к интерфейсу: порт под сменный модуль с режимом 1.25Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

При согласовании замены DL-331T/20KM/A1A приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Для сравнения с DL-331T/20KM/A1A в каталоге можно открыть D-LINK DL-331R/20KM/A1A. Подбор ведут по поддержке в оборудовании и полной спецификации: скорость: 1.25Гбит/с. Даже при совпадении основных параметров кодировка и допустимая конфигурация могут различаться.

Схема подключения

1. Начальный узел: порт под сменный модуль с режимом 1.25Гбит/с.
2. Подключаемое изделие: D-LINK DL-331T/20KM/A1A.
3. Продолжение тракта: одна жила одномодового волокна → согласованный встречный BiDi-трансивер → второй сетевой узел.

Передача и приём используют одну жилу; спектральные направления обоих трансиверов должны быть обратными.

Параметры маршрута: скорость: 1.25Гбит/с; длина соединения: 20 км.

Модуль на противоположный конец

Встречную сторону для DL-331T/20KM/A1A подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, разъём: LC Simplex и поддерживаемый режим обоих устройств.

Ограничения применения

Для DL-331T/20KM/A1A указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение DL-331T/20KM/A1A требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с DL-331T/20KM/A1A учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Сверьте маркировку DL-331T/20KM/A1A, принимающий порт под сменный модуль с режимом 1.25Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа DL-331T/20KM/A1A сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Обслуживание DL-331T/20KM/A1A включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Simplex. Изделие DL-331T/20KM/A1A перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация

Заказ оформляют на артикул D-LINK DL-331T/20KM/A1A. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна.
