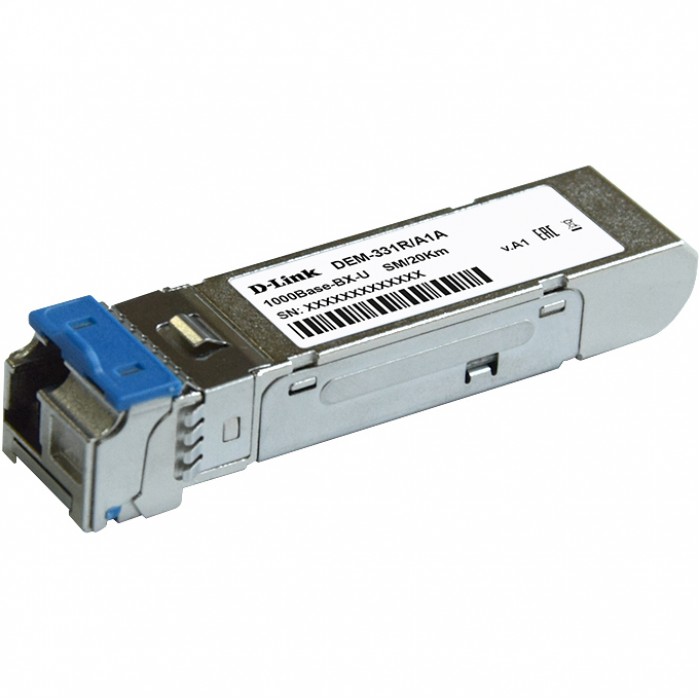

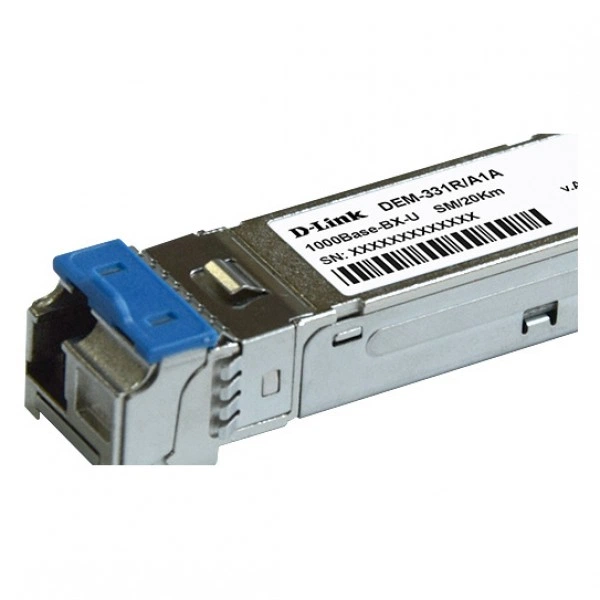

SFP оптический трансивер D-LINK DL-331R/20KM/A1A, 1.25Гбит/с, 20 км, LC Simplex

Информация о модели D-LINK DL-331R/20KM/A1A

Модель D-LINK DL-331R/20KM/A1A в каталоге SFP и сетевых интерфейсов: оптический трансивер. Параметры исполнения: скорость: 1.25Гбит/с; длина соединения: 20 км; разъём: LC Simplex; среда передачи: Одномодовое (SM).

Функциональные возможности

Одноволоконная схема DL-331R/20KM/A1A позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Режим передачи: 1.25Гбит/с.

Технические особенности

Параметры исполнения DL-331R/20KM/A1A для сверки с линией и портом приведены ниже.

• Дальность / длина: 20 км.
• Скорость: 1.25Гбит/с.
• Среда передачи: Одномодовое (SM).
• Разъём: LC Simplex.
• Форм-фактор: SFP.
• Длина волны: 1310 / 1550 нм.
• Стандарт / протокол: Ethernet 1000Base-BX-U.

Сценарии применения

DL-331R/20KM/A1A рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 20 км для этого исполнения.

Совместимость с оборудованием

Рассматривайте D-LINK DL-331R/20KM/A1A при подборе сменного интерфейса для оборудования типа «управляемый коммутатор или маршрутизатор». Требуется порт под сменный модуль с режимом 1.25Гбит/с, а также явная поддержка артикула оборудованием и его ПО.

Совместимость с программным обеспечением

Поддержку DL-331R/20KM/A1A проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте D-LINK DL-331R/20KM/A1A и порт под сменный модуль с режимом 1.25Гбит/с.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула DL-331R/20KM/A1A; требование к интерфейсу: порт под сменный модуль с режимом 1.25Гбит/с.

Отличия от ближайших моделей

Сравнение DL-331R/20KM/A1A с соседними позициями помогает выбрать исполнение линии и проверить ограничения.

Аналоги и варианты замены

При сравнении DL-331R/20KM/A1A и D-LINK DL-330R/10KM/A1A: длина соединения: 20 км / 10 км. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Маршрут соединения для DL-331R/20KM/A1A: порт под сменный модуль с режимом 1.25Гбит/с → D-LINK DL-331R/20KM/A1A → одна жила одномодового волокна → согласованный встречный BiDi-трансивер → второй сетевой узел. Передача и приём используют одну жилу; спектральные направления обоих трансиверов должны быть обратными.

При согласовании этой схемы: скорость: 1.25Гбит/с; длина соединения: 20 км.

Модуль на противоположный конец

Встречную сторону для DL-331R/20KM/A1A подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, длина соединения: 20 км и поддерживаемый режим обоих устройств.

Ограничения применения

При расчёте оптического тракта с DL-331R/20KM/A1A учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для DL-331R/20KM/A1A указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение DL-331R/20KM/A1A требует противоположных направлений передачи у встречного модуля.

Установка и извлечение

1. Сверьте маркировку DL-331R/20KM/A1A, принимающий порт под сменный модуль с режимом 1.25Гбит/с и согласуйте работы на линии.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением DL-331R/20KM/A1A согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Обслуживание DL-331R/20KM/A1A включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Simplex. При возврате DL-331R/20KM/A1A в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация

Заказ оформляют на артикул D-LINK DL-331R/20KM/A1A. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна.
