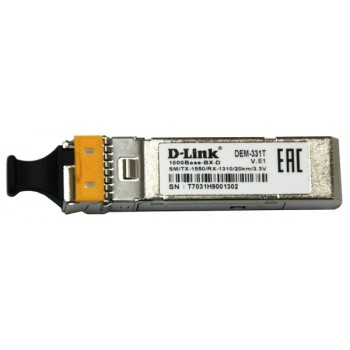

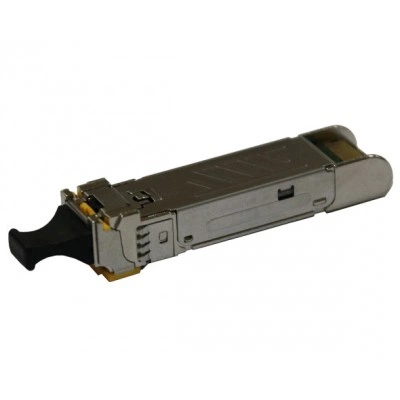

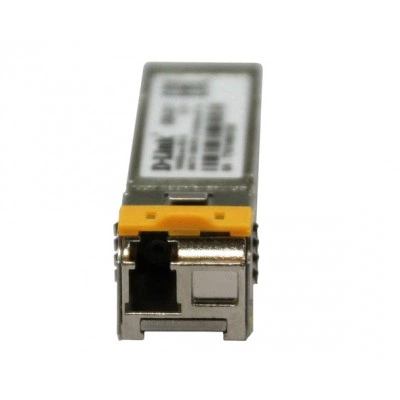

SFP оптический трансивер D-LINK 331T/20KM/A1A, 1 Гбит/с, 20 км, LC

Информация о модели D-LINK 331T/20KM/A1A

Модель D-LINK 331T/20KM/A1A в каталоге SFP и сетевых интерфейсов: оптический трансивер. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 20 км; разъём: LC; среда передачи: SMF (Одномодовый).

Функциональные возможности

331T/20KM/A1A передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Для этого исполнения: Tx: 1550 нм; Rx: 1310 нм. Режим передачи: 1 Гбит/с.

Технические особенности

Спецификацию 331T/20KM/A1A сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Стандарт / протокол: 1000BASE-BX.
• Разъём: LC.
• Форм-фактор: SFP.
• Дальность / длина: 20 км.
• Среда передачи: SMF (Одномодовый).
• Рабочая температура: От 0 до 70 oС.
• Приём Rx: 1310 нм.
• Передача Tx: 1550 нм.
• Скорость: 1 Гбит/с.

Сценарии применения

331T/20KM/A1A рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для 331T/20KM/A1A значением 20 км.

Совместимость с оборудованием

Рассматривайте D-LINK 331T/20KM/A1A при подборе сменного интерфейса для оборудования типа «управляемый коммутатор или маршрутизатор». Требуется порт под сменный модуль с режимом 1 Гбит/с, а также явная поддержка артикула оборудованием и его ПО.

Совместимость с программным обеспечением

Поддержку 331T/20KM/A1A проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте D-LINK 331T/20KM/A1A и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула 331T/20KM/A1A; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

При согласовании замены 331T/20KM/A1A приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Для подбора замены 331T/20KM/A1A можно сопоставить с D-LINK 310GT/A1A: длина соединения: 20 км / 10 км; температура: От 0 до 70 oС / От 0 до 85 oС. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Сторона A: порт под сменный модуль с режимом 1 Гбит/с → D-LINK 331T/20KM/A1A.

Линия и сторона B: одна жила одномодового волокна → согласованный встречный BiDi-трансивер → второй сетевой узел. От 331T/20KM/A1A к удалённой стороне передаётся 1550 нм; обратный сигнал принимается на 1310 нм.

При согласовании этой схемы: скорость: 1 Гбит/с; длина соединения: 20 км.

Модуль на противоположный конец

Для пары с 331T/20KM/A1A нужен передатчик 1310 нм и приёмник 1550 нм. Обратность направлений Tx/Rx проверяют вместе с передача Tx: 1550 нм.

Ограничения применения

Для 331T/20KM/A1A указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 70 oС. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение 331T/20KM/A1A требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с 331T/20KM/A1A учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. До установки 331T/20KM/A1A проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте 331T/20KM/A1A после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание 331T/20KM/A1A включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC. После обслуживания 331T/20KM/A1A сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация

Для поставки D-LINK 331T/20KM/A1A согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одна жила одномодового волокна.
