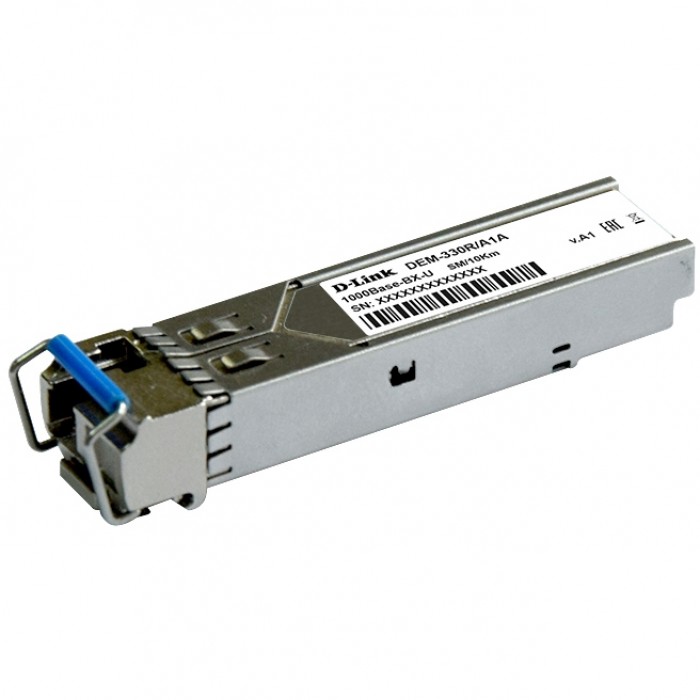

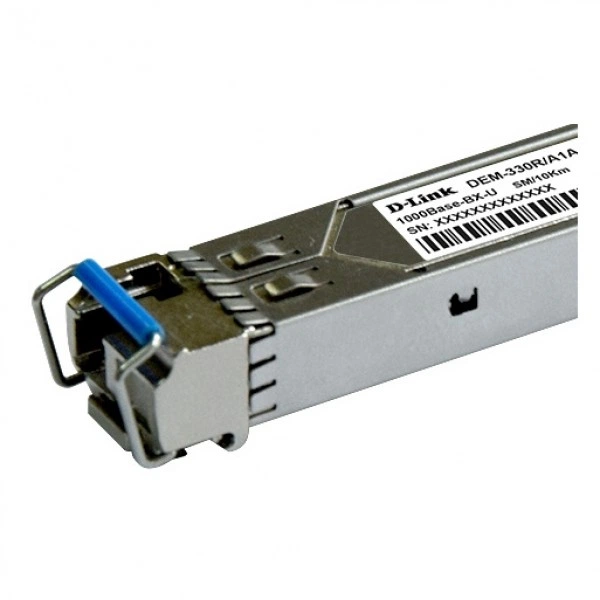

SFP оптический трансивер D-LINK DL-330R/10KM/A1A, 1.25Гбит/с, 10 км, LC Simplex

Информация о модели D-LINK DL-330R/10KM/A1A

D-LINK DL-330R/10KM/A1A - оптический трансивер в каталоге SFP и трансиверов D-LINK. При выборе учитывайте: скорость: 1.25Гбит/с; длина соединения: 10 км; разъём: LC Simplex; среда передачи: Одномодовое (SM).

Функциональные возможности

Одноволоконная схема DL-330R/10KM/A1A позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Режим передачи: 1.25Гбит/с.

Технические особенности

Спецификацию DL-330R/10KM/A1A сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Скорость: 1.25Гбит/с.
• Длина волны: 1310 / 1550 нм.
• Среда передачи: Одномодовое (SM).
• Дальность / длина: 10 км.
• Стандарт / протокол: Ethernet 1000Base-BX-U.
• Разъём: LC Simplex.
• Форм-фактор: SFP.

Сценарии применения

DL-330R/10KM/A1A рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 10 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Тип оборудования для согласования D-LINK DL-330R/10KM/A1A: управляемый коммутатор или маршрутизатор. При выборе порта учитывайте порт под сменный модуль с режимом 1.25Гбит/с; окончательный подбор выполняют по модели шасси и интерфейсной платы.

Совместимость с программным обеспечением

Перед установкой DL-330R/10KM/A1A сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте D-LINK DL-330R/10KM/A1A и порт под сменный модуль с режимом 1.25Гбит/с.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула DL-330R/10KM/A1A; требование к интерфейсу: порт под сменный модуль с режимом 1.25Гбит/с.

Отличия от ближайших моделей

Сравнение DL-330R/10KM/A1A с соседними позициями помогает выбрать исполнение линии и проверить ограничения.

Аналоги и варианты замены

При сравнении DL-330R/10KM/A1A и D-LINK DL-331T/20KM/A1A: длина соединения: 10 км / 20 км. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Маршрут соединения для DL-330R/10KM/A1A: порт под сменный модуль с режимом 1.25Гбит/с → D-LINK DL-330R/10KM/A1A → одна жила одномодового волокна → согласованный встречный BiDi-трансивер → второй сетевой узел. Передача и приём используют одну жилу; спектральные направления обоих трансиверов должны быть обратными.

Параметры маршрута: скорость: 1.25Гбит/с; длина соединения: 10 км.

Модуль на противоположный конец

Встречную сторону для DL-330R/10KM/A1A подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, длина соединения: 10 км и поддерживаемый режим обоих устройств.

Ограничения применения

При расчёте оптического тракта с DL-330R/10KM/A1A учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для DL-330R/10KM/A1A указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение DL-330R/10KM/A1A требует противоположных направлений передачи у встречного модуля.

Установка и извлечение

1. Сверьте маркировку DL-330R/10KM/A1A, принимающий порт под сменный модуль с режимом 1.25Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением DL-330R/10KM/A1A согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Оптические соединители DL-330R/10KM/A1A защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC Simplex. При возврате DL-330R/10KM/A1A в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация

В спецификации заказа зафиксируйте D-LINK DL-330R/10KM/A1A, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна); их включение в поставку определяется заказом.
