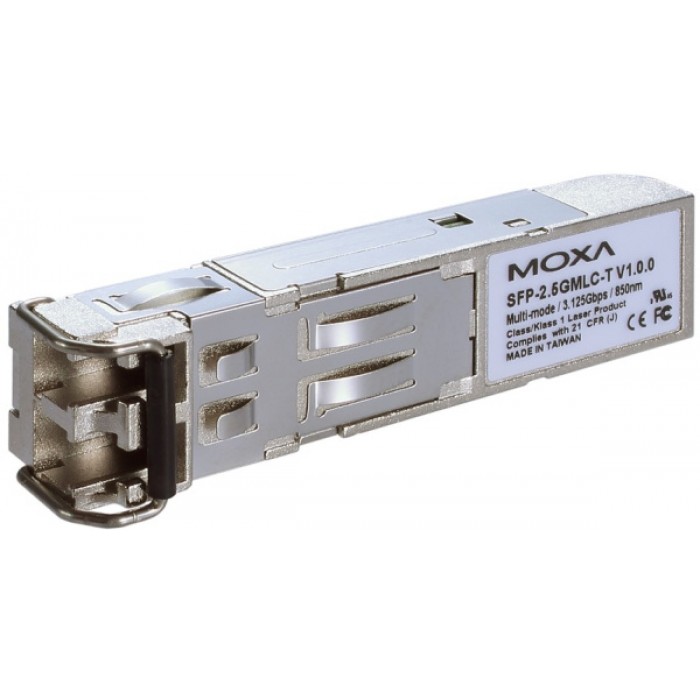

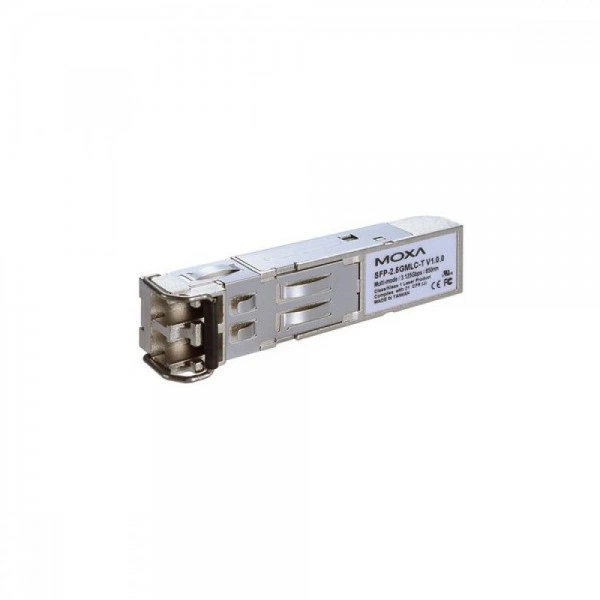

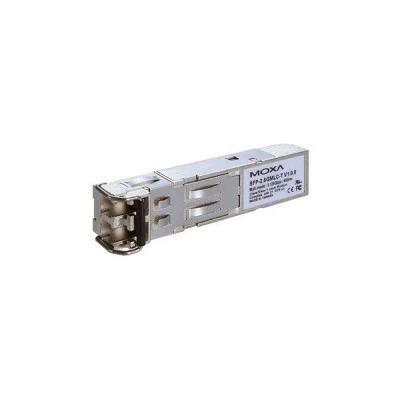

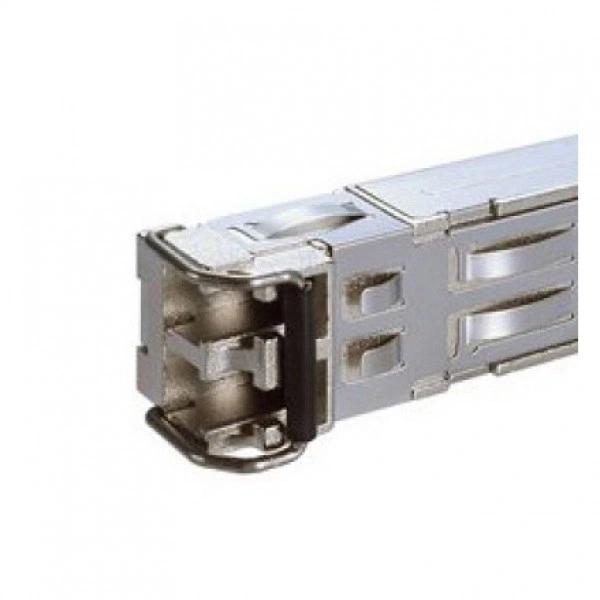

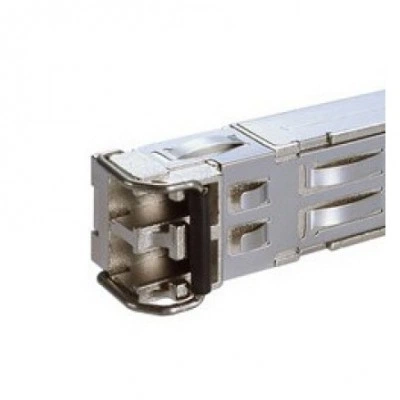

SFP оптический трансивер MOXA SFP-2.5GMLC-T, 2.5 Гбит/с, 600 м, LC

Информация о модели MOXA SFP-2.5GMLC-T

В каталоге SFP и трансиверов модель MOXA SFP-2.5GMLC-T представлена как оптический трансивер. Основные данные для линии: скорость: 2.5 Гбит/с; длина соединения: 600 м; разъём: LC; среда передачи: MMF (Многомодовый).

Функциональные возможности

Назначение SFP-2.5GMLC-T - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Для контроля состояния указана диагностика: Индустриальный. Режим передачи: 2.5 Гбит/с.

Технические особенности

Спецификацию SFP-2.5GMLC-T сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Дальность / длина: 600 м.
• Рабочая температура: От -40 до 85 oС.
• Форм-фактор: SFP.
• Разъём: LC.
• Приём Rx: 850 нм.
• Передача Tx: 850 нм.
• Среда передачи: MMF (Многомодовый).
• Скорость: 2.5 Гбит/с.

Сценарии применения

SFP-2.5GMLC-T рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Длину маршрута сопоставляют с указанным для SFP-2.5GMLC-T значением 600 м.

Совместимость с оборудованием

Применение MOXA SFP-2.5GMLC-T согласуют с устройством типа «промышленный коммутатор или промышленный медиаконвертер». В спецификации узла указывают порт под сменный модуль с режимом 2.5 Гбит/с, аппаратную ревизию и допустимые артикулы подключаемых изделий.

Совместимость с программным обеспечением

Перед установкой SFP-2.5GMLC-T сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте MOXA SFP-2.5GMLC-T и порт под сменный модуль с режимом 2.5 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SFP-2.5GMLC-T; требование к интерфейсу: порт под сменный модуль с режимом 2.5 Гбит/с.
• Кабельная часть: многомодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Для выбора SFP-2.5GMLC-T сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

Для подбора замены SFP-2.5GMLC-T можно сопоставить с MOXA SFP-2.5GSLC-T: длина соединения: 600 м / 5 км. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Сторона A: порт под сменный модуль с режимом 2.5 Гбит/с → MOXA SFP-2.5GMLC-T.

Линия и сторона B: многомодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел. Приём и передачу согласуют по интерфейсной спецификации обоих узлов и схеме кабельной коммутации.

Параметры маршрута: скорость: 2.5 Гбит/с; длина соединения: 600 м.

Модуль на противоположный конец

Пару для SFP-2.5GMLC-T проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 2.5 Гбит/с; среда передачи: MMF (Многомодовый); разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

При расчёте оптического тракта с SFP-2.5GMLC-T учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SFP-2.5GMLC-T указана длина соединения 600 м. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От -40 до 85 oС. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и извлечение

1. Подготовьте принимающий порт под сменный модуль с режимом 2.5 Гбит/с; убедитесь, что выбран именно SFP-2.5GMLC-T.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: многомодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SFP-2.5GMLC-T сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Оптические соединители SFP-2.5GMLC-T защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC. При возврате SFP-2.5GMLC-T в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация

Количество трансиверов в поставке: 1. Для поставки MOXA SFP-2.5GMLC-T согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: многомодовая оптическая линия.
