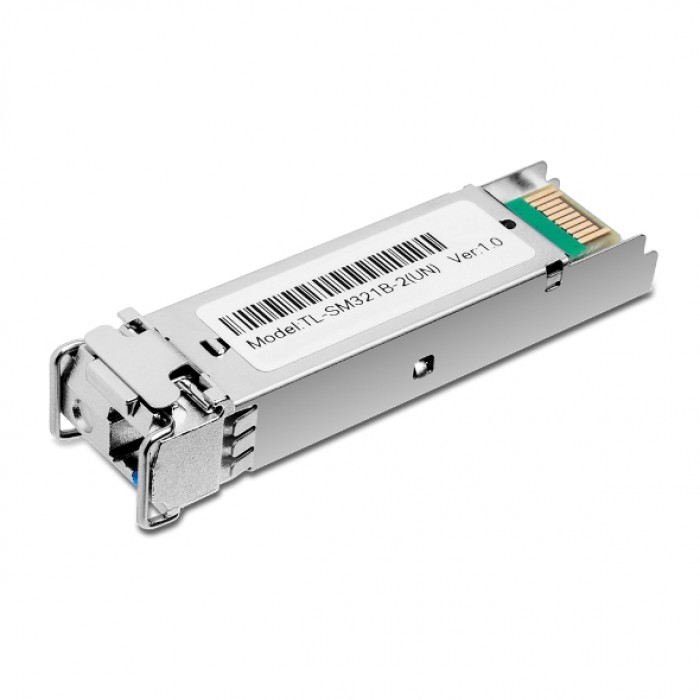

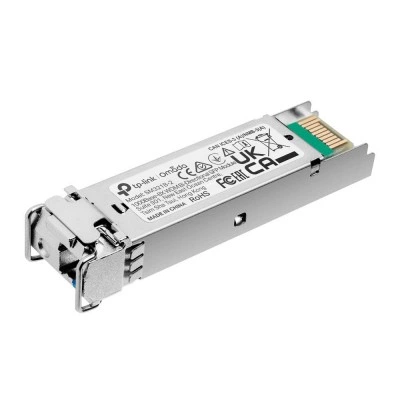

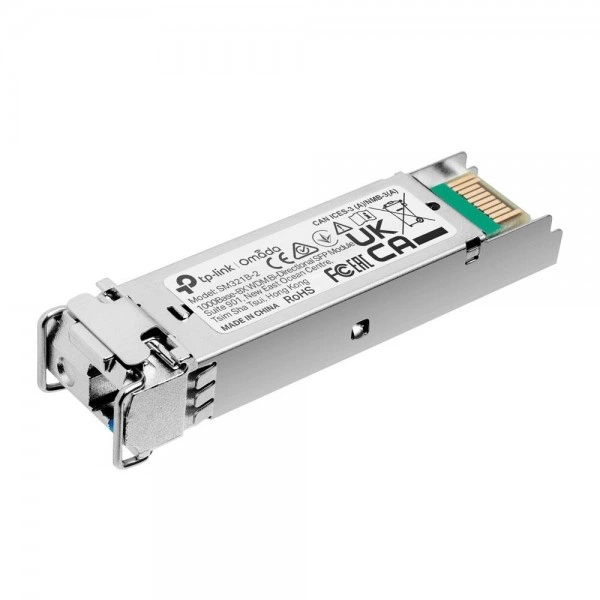

SFP оптический трансивер TP-LINK SM321B-2, 1 Гбит/с, 2 км, LC

Информация о модели TP-LINK SM321B-2

Модель TP-LINK SM321B-2 в каталоге SFP и сетевых интерфейсов: оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 2 км; разъём: LC; среда передачи: SMF (Одномодовый).

Функциональные возможности

SM321B-2 передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Для этого исполнения: Tx: 1310 нм; Rx: 1550 нм. Режим передачи: 1 Гбит/с.

Технические особенности

Спецификацию SM321B-2 сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Передача Tx: 1310 нм.
• Среда передачи: SMF (Одномодовый).
• Дальность / длина: 2 км.
• Форм-фактор: SFP.
• Разъём: LC.
• Скорость: 1 Гбит/с.
• Рабочая температура: От 0 до 70 oС.
• Приём Rx: 1550 нм.

Сценарии применения

SM321B-2 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для SM321B-2 значением 2 км.

Совместимость с оборудованием

Тип оборудования для согласования TP-LINK SM321B-2: управляемый коммутатор или маршрутизатор. При выборе порта учитывайте порт под сменный модуль с режимом 1 Гбит/с; окончательный подбор выполняют по модели шасси и интерфейсной платы.

Совместимость с программным обеспечением

Артикул SM321B-2 сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте TP-LINK SM321B-2 и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SM321B-2; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

При согласовании замены SM321B-2 приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Для сравнения с SM321B-2 в каталоге можно открыть TP-LINK TL-SM321B-2. Подбор ведут по поддержке в оборудовании и полной спецификации: среда передачи: SMF (Одномодовый). Даже при совпадении основных параметров кодировка и допустимая конфигурация могут различаться.

Схема подключения

1. Начальный узел: порт под сменный модуль с режимом 1 Гбит/с.
2. Подключаемое изделие: TP-LINK SM321B-2.
3. Продолжение тракта: одна жила одномодового волокна → согласованный встречный BiDi-трансивер → второй сетевой узел.

От SM321B-2 к удалённой стороне передаётся 1310 нм; обратный сигнал принимается на 1550 нм.

Для выбора режима и трассы: скорость: 1 Гбит/с; длина соединения: 2 км.

Модуль на противоположный конец

Для пары с SM321B-2 нужен передатчик 1550 нм и приёмник 1310 нм. Обратность направлений Tx/Rx проверяют вместе с скорость: 1 Гбит/с.

Ограничения применения

При расчёте оптического тракта с SM321B-2 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SM321B-2 указана длина соединения 2 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 70 oС. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение SM321B-2 требует противоположных направлений передачи у встречного модуля.

Установка и извлечение

1. До установки SM321B-2 проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SM321B-2 сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Оптические соединители SM321B-2 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC. После обслуживания SM321B-2 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация

Количество трансиверов в поставке: 1. Для поставки TP-LINK SM321B-2 согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одна жила одномодового волокна.
