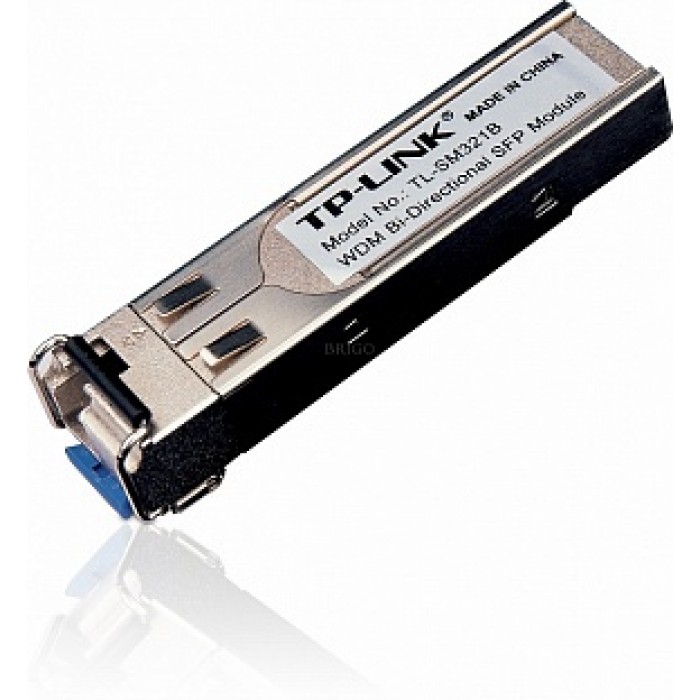

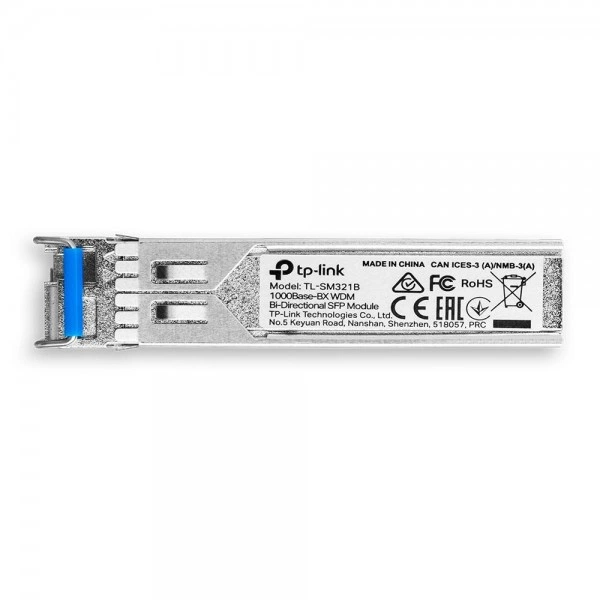

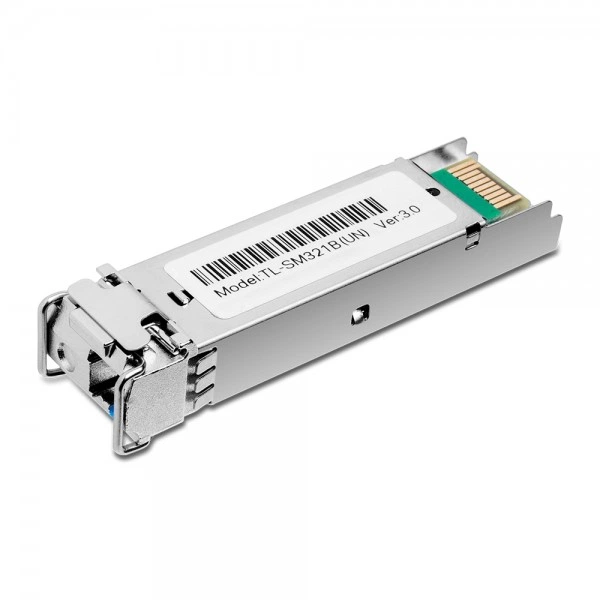

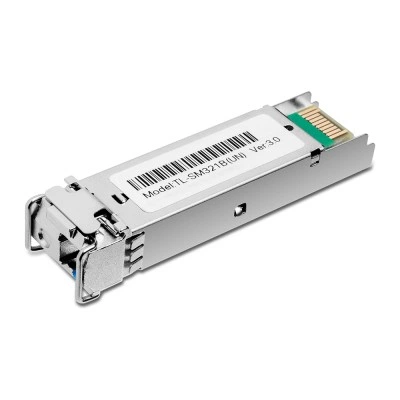

SFP оптический трансивер TP-LINK TL-SM321B, 1 Гбит/с, 10 км, LC

Информация о модели TP-LINK TL-SM321B

Модель TP-LINK TL-SM321B в каталоге SFP и сетевых интерфейсов: оптический трансивер. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 10 км; разъём: LC; среда передачи: SMF (Одномодовый).

Функциональные возможности

TL-SM321B передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Для этого исполнения: Tx: 1310 нм; Rx: 1550 нм. Режим передачи: 1 Гбит/с.

Технические особенности

Для TL-SM321B при согласовании конфигурации используют следующие данные.

• Форм-фактор: SFP.
• Длина волны: 1310 / 1550 нм.
• Рабочая температура: От 0 до 85 oС.
• Разъём: LC.
• Дальность / длина: 10 км.
• Среда передачи: SMF (Одномодовый).
• Стандарт / протокол: 1000BASE-BX.
• Передача Tx: 1310 нм.
• Скорость: 1 Гбит/с.
• Приём Rx: 1550 нм.

Сценарии применения

TL-SM321B рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для TL-SM321B значением 10 км.

Совместимость с оборудованием

Рассматривайте TP-LINK TL-SM321B при подборе сменного интерфейса для оборудования типа «управляемый коммутатор или маршрутизатор». Требуется порт под сменный модуль с режимом 1 Гбит/с, а также явная поддержка артикула оборудованием и его ПО.

Совместимость с программным обеспечением

Поддержку TL-SM321B проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте TP-LINK TL-SM321B и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула TL-SM321B; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Встречная сторона: TP-LINK TL-SM321A, с отдельной проверкой её принимающего оборудования.

Отличия от ближайших моделей

При согласовании замены TL-SM321B приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Для подбора замены TL-SM321B можно сопоставить с TP-LINK TL-SM321B-2: длина соединения: 10 км / 2 км; температура: От 0 до 85 oС / От 0 до 70 oС. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

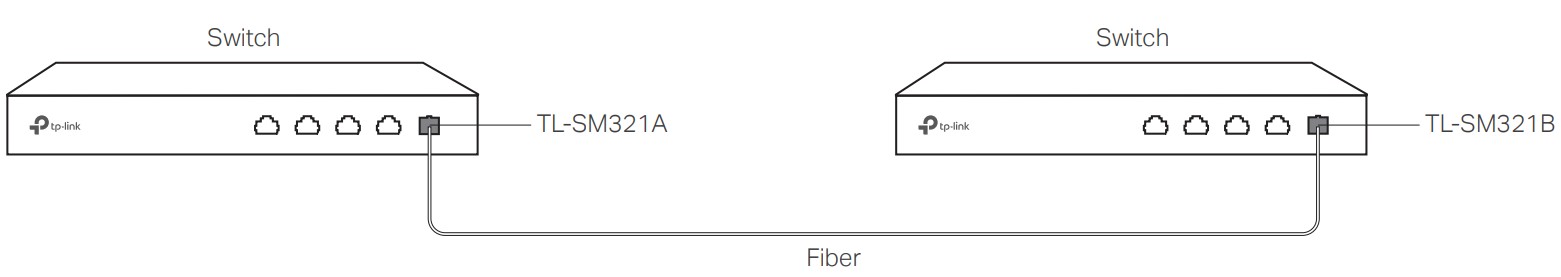

Схема подключения

порт под сменный модуль с режимом 1 Гбит/с → TP-LINK TL-SM321B → одна жила одномодового волокна → TP-LINK TL-SM321A → второй сетевой узел.

От TL-SM321B к удалённой стороне передаётся 1310 нм; обратный сигнал принимается на 1550 нм.

При согласовании этой схемы: скорость: 1 Гбит/с; длина соединения: 10 км.

Модуль на противоположный конец

Для встречной стороны TL-SM321B предусмотрено исполнение TP-LINK TL-SM321A. Его направления: Tx: 1550 нм; Rx: 1310 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

Для TL-SM321B указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 85 oС. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение TL-SM321B требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с TL-SM321B учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. До установки TL-SM321B проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа TL-SM321B сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Обслуживание TL-SM321B включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC. Изделие TL-SM321B перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация

При заказе TP-LINK TL-SM321B проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одна жила одномодового волокна; встречная сторона: TP-LINK TL-SM321A.
