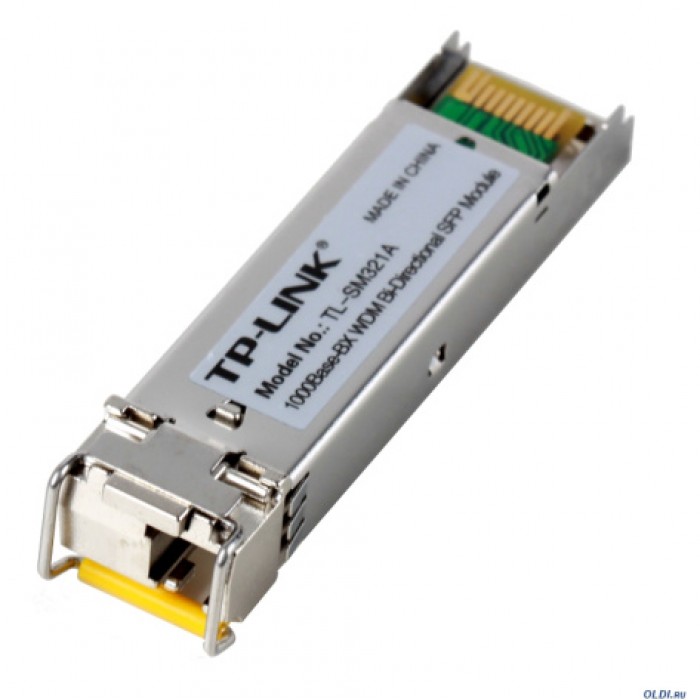

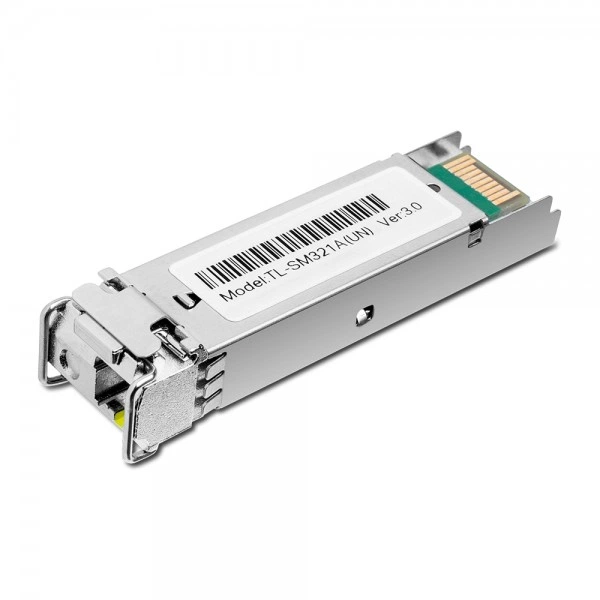

SFP оптический трансивер TP-LINK TL-SM321A, 1 Гбит/с, 10 км, LC

Информация о модели TP-LINK TL-SM321A

В каталоге SFP и трансиверов модель TP-LINK TL-SM321A представлена как оптический трансивер. При выборе учитывайте: скорость: 1 Гбит/с; длина соединения: 10 км; разъём: LC; среда передачи: SMF (Одномодовый).

Функциональные возможности

Одноволоконная схема TL-SM321A позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1550 нм; Rx: 1310 нм. Предусмотрен цифровой контроль параметров DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Спецификацию TL-SM321A сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Длина волны: 1550 / 1310 нм.
• Среда передачи: SMF (Одномодовый).
• Скорость: 1 Гбит/с.
• Разъём: LC.
• Приём Rx: 1310 нм.
• Форм-фактор: SFP.
• Передача Tx: 1550 нм.
• Стандарт / протокол: 1000BASE-BX.
• Рабочая температура: От 0 до 85 oС.
• Дальность / длина: 10 км.

Сценарии применения

TL-SM321A рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 10 км для этого исполнения.

Совместимость с оборудованием

TP-LINK TL-SM321A подбирают для оборудования типа «управляемый коммутатор или маршрутизатор». Нужен порт под сменный модуль с режимом 1 Гбит/с; поддержку именно этого артикула сверяют по таблице трансиверов выбранного устройства.

Совместимость с программным обеспечением

Перед установкой TL-SM321A сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте TP-LINK TL-SM321A и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула TL-SM321A; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Встречная сторона: TP-LINK TL-SM321B, с отдельной проверкой её принимающего оборудования.

Отличия от ближайших моделей

Сравнение TL-SM321A с соседними позициями помогает выбрать исполнение линии и проверить ограничения.

Аналоги и варианты замены

Перед заменой TL-SM321A рассмотрите отличия от TP-LINK TL-SM321B: длина волны: 1550 / 1310 нм / 1310 / 1550 нм. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

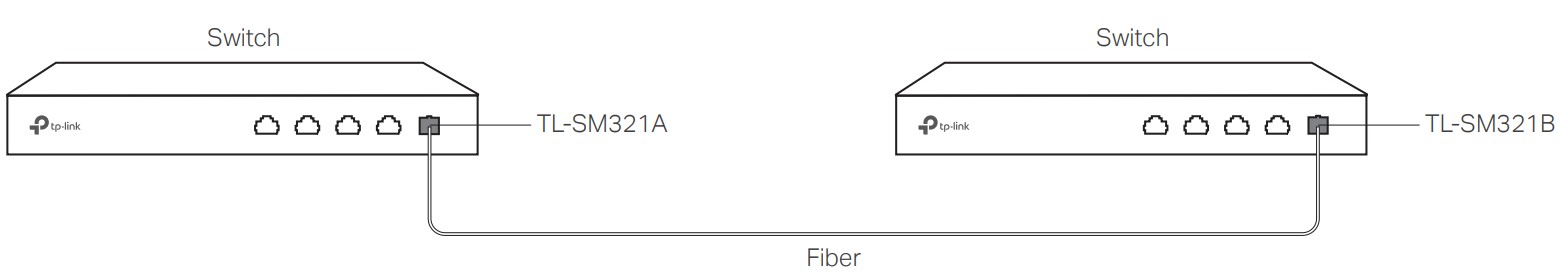

Маршрут соединения для TL-SM321A: порт под сменный модуль с режимом 1 Гбит/с → TP-LINK TL-SM321A → одна жила одномодового волокна → TP-LINK TL-SM321B → второй сетевой узел. От TL-SM321A к удалённой стороне передаётся 1550 нм; обратный сигнал принимается на 1310 нм.

Для выбора режима и трассы: скорость: 1 Гбит/с; длина соединения: 10 км.

Модуль на противоположный конец

Для встречной стороны TL-SM321A предусмотрено исполнение TP-LINK TL-SM321B. Его направления: Tx: 1310 нм; Rx: 1550 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

При расчёте оптического тракта с TL-SM321A учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для TL-SM321A указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 85 oС. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение TL-SM321A требует противоположных направлений передачи у встречного модуля.

Установка и извлечение

1. До установки TL-SM321A проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением TL-SM321A согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Оптические соединители TL-SM321A защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC. При возврате TL-SM321A в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация

При заказе TP-LINK TL-SM321A проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одна жила одномодового волокна; встречная сторона: TP-LINK TL-SM321B.
