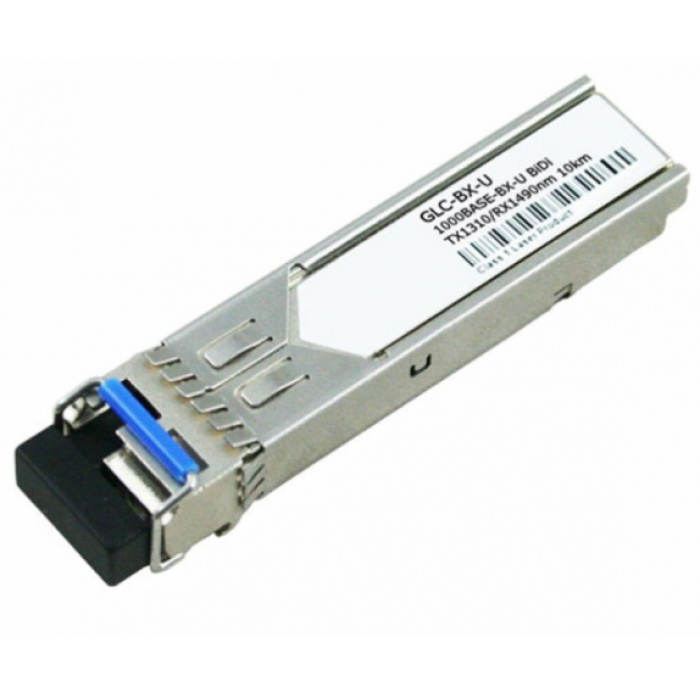

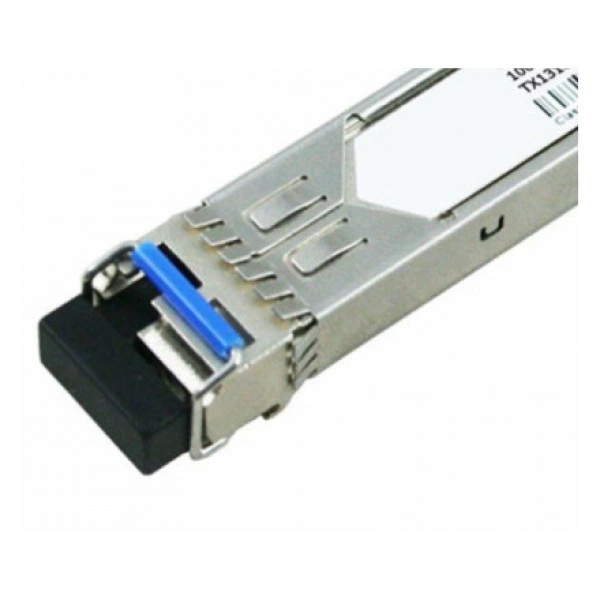

SFP оптический трансивер CISCO GLC-BX-U=., 1 Гбит/с, 10 км, LC

Информация о модели CISCO GLC-BX-U=.

В каталоге SFP и трансиверов модель CISCO GLC-BX-U=. представлена как оптический трансивер. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 10 км; разъём: LC.

Функциональные возможности

GLC-BX-U=. передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Для этого исполнения: Tx: 1491 нм; Rx: 1310 нм. Режим передачи: 1 Гбит/с.

Технические особенности

Для GLC-BX-U=. при согласовании конфигурации используют следующие данные.

• Дальность / длина: 10 км.
• Форм-фактор: SFP.
• Разъём: LC.
• Передача Tx: 1491 нм.
• Рабочая температура: От 0 до 70 oС.
• Скорость: 1 Гбит/с.
• Приём Rx: 1310 нм.
• Стандарт / протокол: 1000Base-BX-U.

Сценарии применения

GLC-BX-U=. подбирают для оснащения совместимого сетевого узла или замены интерфейсного изделия по артикулу. Сначала определяют модель оборудования и назначение его порта. При планировании размещения узлов учитывайте длину соединения 10 км для этого исполнения.

Совместимость с оборудованием

Тип оборудования для согласования CISCO GLC-BX-U=.: управляемый коммутатор или маршрутизатор. При выборе порта учитывайте порт под сменный модуль с режимом 1 Гбит/с; окончательный подбор выполняют по модели шасси и интерфейсной платы.

Совместимость с программным обеспечением

Поддержку GLC-BX-U=. проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте CISCO GLC-BX-U=. и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула GLC-BX-U=.; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила оптического волокна; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Сравнение GLC-BX-U=. с соседними позициями помогает выбрать исполнение линии и проверить ограничения.

Аналоги и варианты замены

При сравнении GLC-BX-U=. и CISCO GLC-BX-D: температура: От 0 до 70 oС / От 0 до 85 oС. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт под сменный модуль с режимом 1 Гбит/с → CISCO GLC-BX-U=. → одна жила оптического волокна → согласованный встречный BiDi-трансивер → второй сетевой узел.

От GLC-BX-U=. к удалённой стороне передаётся 1491 нм; обратный сигнал принимается на 1310 нм.

Параметры маршрута: скорость: 1 Гбит/с; длина соединения: 10 км.

Модуль на противоположный конец

Для пары с GLC-BX-U=. нужен передатчик 1310 нм и приёмник 1491 нм. Обратность направлений Tx/Rx проверяют вместе с рабочая температура: От 0 до 70 oС.

Ограничения применения

При расчёте оптического тракта с GLC-BX-U=. учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для GLC-BX-U=. указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 70 oС. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение GLC-BX-U=. требует противоположных направлений передачи у встречного модуля.

Установка и извлечение

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно GLC-BX-U=..
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила оптического волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа GLC-BX-U=. сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Обслуживание GLC-BX-U=. включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC. Изделие GLC-BX-U=. перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация

Заказ оформляют на артикул CISCO GLC-BX-U=.. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила оптического волокна.
