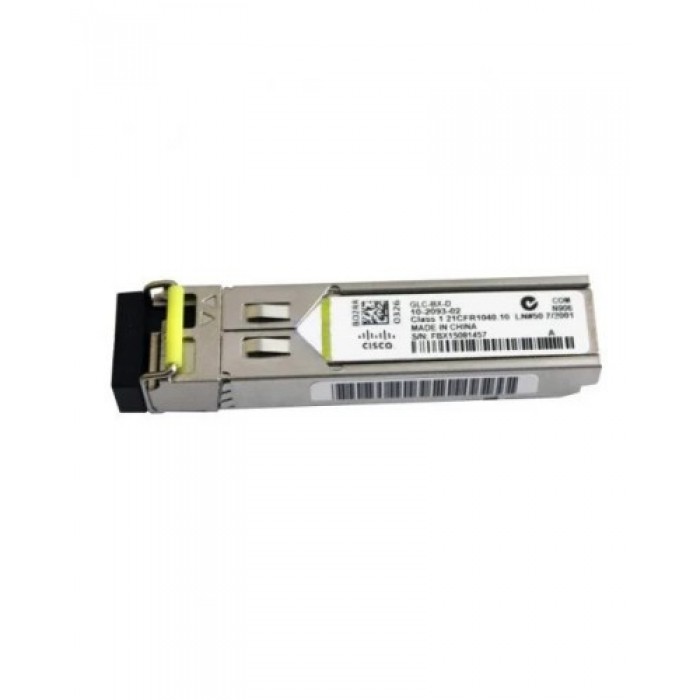

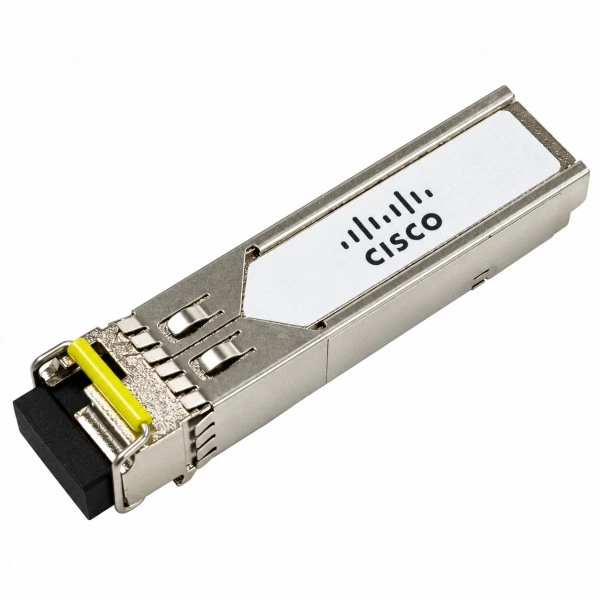

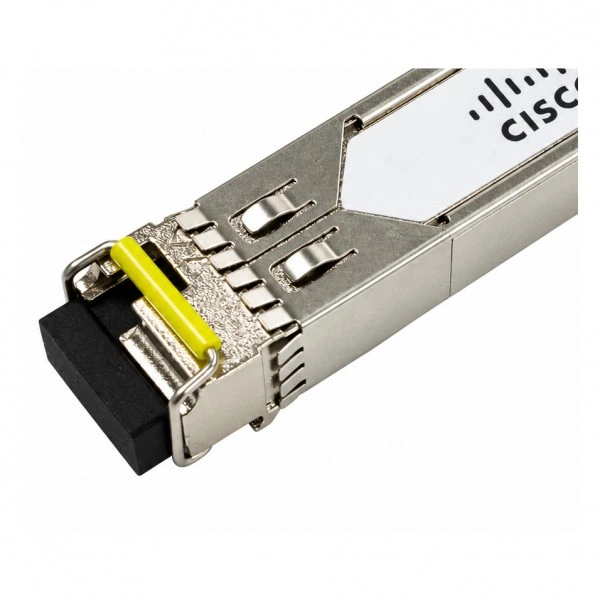

SFP оптический трансивер CISCO GLC-BX-D=, 1 Гбит/с, 10 км, LC

Информация о модели CISCO GLC-BX-D=

В каталоге SFP и трансиверов модель CISCO GLC-BX-D= представлена как оптический трансивер. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 10 км; разъём: LC; среда передачи: SMF (Одномодовый).

Функциональные возможности

Для GLC-BX-D важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для этого исполнения: Tx: 1490 нм; Rx: 1310 нм. Для контроля состояния указана диагностика: Поддержка DDM/DOM. Режим передачи: 1 Гбит/с.

Технические особенности

Параметры исполнения GLC-BX-D для сверки с линией и портом приведены ниже.

• Рабочая температура: От 0 до 85 oС.
• Приём Rx: 1310 нм.
• Стандарт / протокол: 1000BASE-BX.
• Среда передачи: SMF (Одномодовый).
• Дальность / длина: 10 км.
• Форм-фактор: SFP.
• Скорость: 1 Гбит/с.
• Разъём: LC.
• Передача Tx: 1490 нм.

Сценарии применения

GLC-BX-D рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 10 км для этого исполнения.

Совместимость с оборудованием

Применение CISCO GLC-BX-D согласуют с устройством типа «управляемый коммутатор или маршрутизатор». В спецификации узла указывают порт под сменный модуль с режимом 1 Гбит/с, аппаратную ревизию и допустимые артикулы подключаемых изделий.

Совместимость с программным обеспечением

Артикул GLC-BX-D сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте CISCO GLC-BX-D и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула GLC-BX-D; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Сравнение GLC-BX-D с соседними позициями помогает выбрать исполнение линии и проверить ограничения.

Аналоги и варианты замены

Для сравнения с GLC-BX-D в каталоге можно открыть CISCO GLC-BX-U. Подбор ведут по поддержке в оборудовании и полной спецификации: приём Rx: 1310 нм. Даже при совпадении основных параметров кодировка и допустимая конфигурация могут различаться.

Схема подключения

Маршрут соединения для GLC-BX-D: порт под сменный модуль с режимом 1 Гбит/с → CISCO GLC-BX-D → одна жила одномодового волокна → согласованный встречный BiDi-трансивер → второй сетевой узел. От GLC-BX-D к удалённой стороне передаётся 1490 нм; обратный сигнал принимается на 1310 нм.

Для выбора режима и трассы: скорость: 1 Гбит/с; длина соединения: 10 км.

Модуль на противоположный конец

Для пары с GLC-BX-D нужен передатчик 1310 нм и приёмник 1490 нм. Обратность направлений Tx/Rx проверяют вместе с скорость: 1 Гбит/с.

Ограничения применения

Для GLC-BX-D указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 85 oС. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение GLC-BX-D требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с GLC-BX-D учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно GLC-BX-D.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением GLC-BX-D согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для GLC-BX-D контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC. Изделие GLC-BX-D перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация

Заказ оформляют на артикул CISCO GLC-BX-D=. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна.
