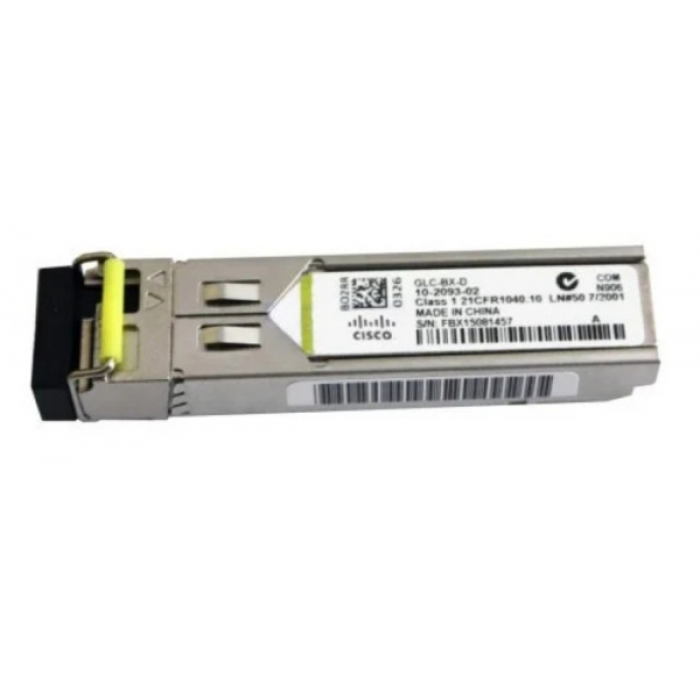

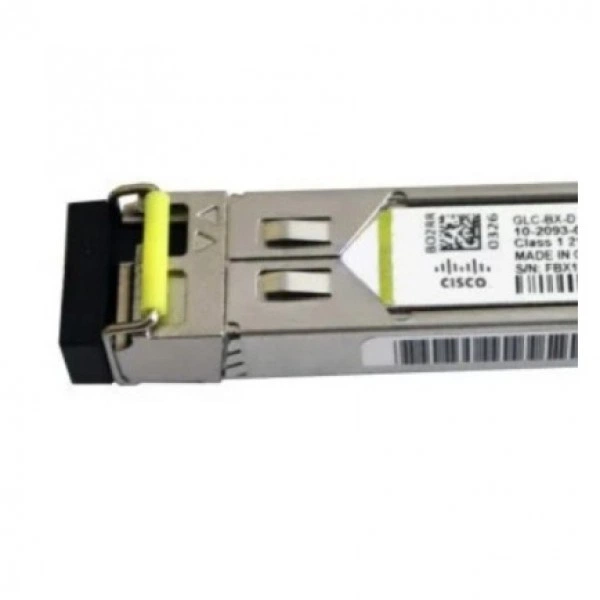

SFP оптический трансивер CISCO GLC-BX-D=., 1 Гбит/с, 10 км, LC

Информация о модели CISCO GLC-BX-D=.

Модель CISCO GLC-BX-D=. в каталоге SFP и сетевых интерфейсов: оптический трансивер. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 10 км; разъём: LC.

Функциональные возможности

Одноволоконная схема GLC-BX-D=. позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1491 нм; Rx: 1310 нм. Режим передачи: 1 Гбит/с.

Технические особенности

Спецификацию GLC-BX-D=. сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Передача Tx: 1491 нм.
• Скорость: 1 Гбит/с.
• Форм-фактор: SFP.
• Рабочая температура: От 0 до 70 oС.
• Приём Rx: 1310 нм.
• Разъём: LC.
• Дальность / длина: 10 км.
• Стандарт / протокол: 1000Base-BX-D.

Сценарии применения

GLC-BX-D=. подбирают для оснащения совместимого сетевого узла или замены интерфейсного изделия по артикулу. Сначала определяют модель оборудования и назначение его порта. Длину маршрута сопоставляют с указанным для GLC-BX-D=. значением 10 км.

Совместимость с оборудованием

CISCO GLC-BX-D=. подбирают для оборудования типа «управляемый коммутатор или маршрутизатор». Нужен порт под сменный модуль с режимом 1 Гбит/с; поддержку именно этого артикула сверяют по таблице трансиверов выбранного устройства.

Совместимость с программным обеспечением

Перед установкой GLC-BX-D=. сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте CISCO GLC-BX-D=. и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула GLC-BX-D=.; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила оптического волокна; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

При согласовании замены GLC-BX-D=. приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Для сравнения с GLC-BX-D=. в каталоге можно открыть CISCO GLC-BX-U=.. Подбор ведут по поддержке в оборудовании и полной спецификации: разъём: LC. Даже при совпадении основных параметров кодировка и допустимая конфигурация могут различаться.

Схема подключения

Сторона A: порт под сменный модуль с режимом 1 Гбит/с → CISCO GLC-BX-D=..

Линия и сторона B: одна жила оптического волокна → согласованный встречный BiDi-трансивер → второй сетевой узел. От GLC-BX-D=. к удалённой стороне передаётся 1491 нм; обратный сигнал принимается на 1310 нм.

Параметры маршрута: скорость: 1 Гбит/с; длина соединения: 10 км.

Модуль на противоположный конец

Для пары с GLC-BX-D=. нужен передатчик 1310 нм и приёмник 1491 нм. Обратность направлений Tx/Rx проверяют вместе с рабочая температура: От 0 до 70 oС.

Ограничения применения

При расчёте оптического тракта с GLC-BX-D=. учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для GLC-BX-D=. указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 70 oС. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение GLC-BX-D=. требует противоположных направлений передачи у встречного модуля.

Установка и извлечение

1. Сверьте маркировку GLC-BX-D=., принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила оптического волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением GLC-BX-D=. согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Оптические соединители GLC-BX-D=. защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC. Изделие GLC-BX-D=. перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация

В спецификации заказа зафиксируйте CISCO GLC-BX-D=., количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила оптического волокна); их включение в поставку определяется заказом.
