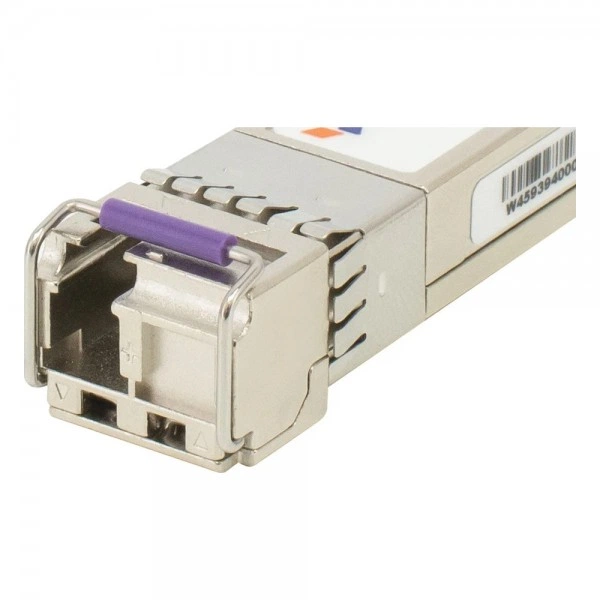

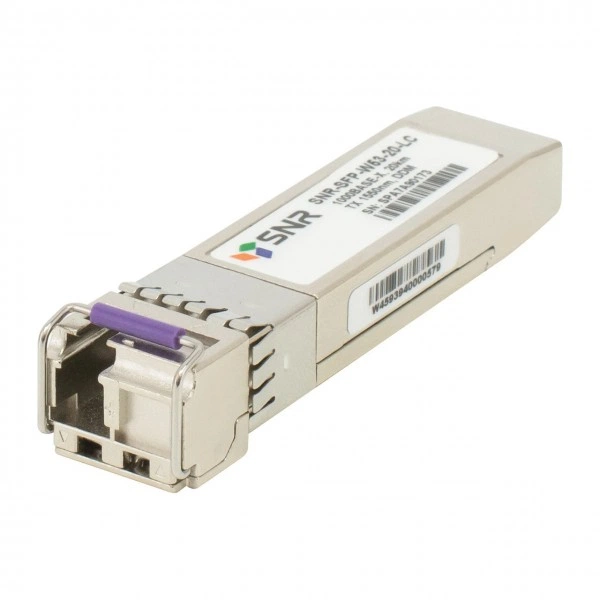

SFP оптический трансивер SNR-SFP-W53-20-LC, 1 Гбит/с, 20 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель SNR-SFP-W53-20-LC представлена как оптический трансивер. При выборе учитывайте: скорость: 1 Гбит/с; длина соединения: 20 км; разъём: LC Simplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Для SNR-SFP-W53-20-LC важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические характеристики

SNR-SFP-W53-20-LC: параметры исполнения для технического подбора.

Где применяется

SNR-SFP-W53-20-LC рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 20 км для этого исполнения.

Совместимость с оборудованием

Для SNR-SFP-W53-20-LC рассматривают оборудование типа: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Для конфигурации с SNR-SFP-W53-20-LC важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте SNR-SFP-W53-20-LC и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP-W53-20-LC; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP-W53-20-LC полезно сопоставить с такими моделями перед заказом.

• SNR-SFP-W35-20-LC - Tx: 1550 нм / 1310 нм.
• SNR-SFP-W35-20 - Tx: 1550 нм / 1310 нм; разъём: LC Simplex / SC.
• SNR-SFP-W53-20 - разъём: LC Simplex / SC.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP-W53-20-LC - LC Simplex - одна жила одномодового волокна - ответная оптика - удалённое устройство

При согласовании трассы сопоставьте её пассивные элементы с допустимыми параметрами выбранной оптики. Для SNR-SFP-W53-20-LC направление передачи Tx: 1550 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-SFP-W53-20-LC подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, среда передачи: SMF (одномодовое волокно) и поддерживаемый режим обоих устройств.

Условия и ограничения

При расчёте оптического тракта с SNR-SFP-W53-20-LC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-SFP-W53-20-LC указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP-W53-20-LC требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно SNR-SFP-W53-20-LC.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SNR-SFP-W53-20-LC согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Обслуживание SNR-SFP-W53-20-LC включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Simplex. При возврате SNR-SFP-W53-20-LC в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

Заказ оформляют на артикул SNR-SFP-W53-20-LC. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна.
