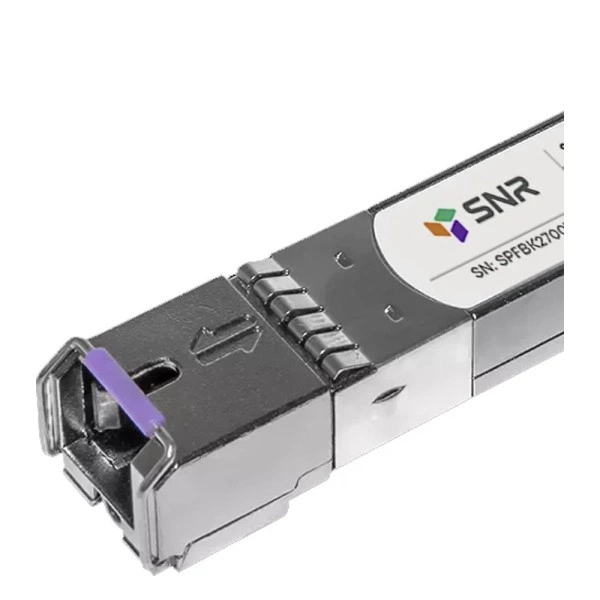

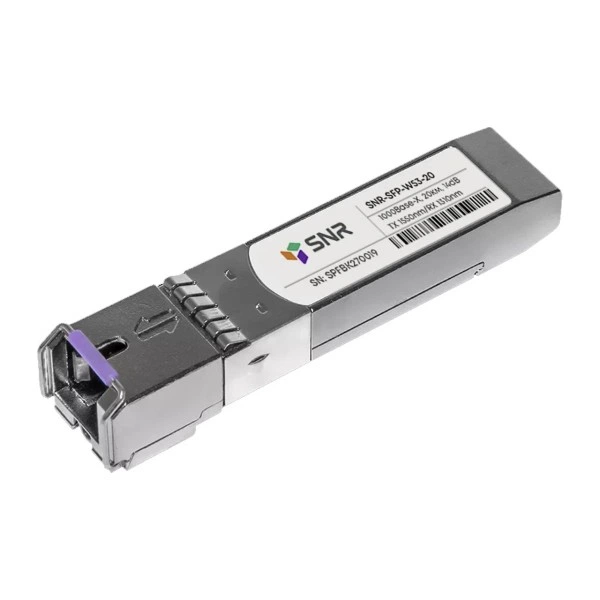

SFP оптический трансивер SNR-SFP-W53-20, 1 Гбит/с, 20 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель SNR-SFP-W53-20 представлена как оптический трансивер. При выборе учитывайте: скорость: 1 Гбит/с; длина соединения: 20 км; разъём: SC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

SNR-SFP-W53-20 передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические характеристики

SNR-SFP-W53-20 - основные данные артикула для проектной спецификации.

Где применяется

SNR-SFP-W53-20 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 20 км для этого исполнения.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-SFP-W53-20: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Перед установкой SNR-SFP-W53-20 сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте SNR-SFP-W53-20 и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP-W53-20; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём SC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP-W53-20 выбирают с учётом отличий от близких артикулов.

• SNR-SFP-W35-20 - Tx: 1550 нм / 1310 нм.
• SNR-SFP-W43-20 - Tx: 1550 нм / 1490 нм.
• SNR-SFP-W34-20 - Tx: 1550 нм / 1310 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP-W53-20 - SC - одна жила одномодового волокна - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются. Для SNR-SFP-W53-20 направление передачи Tx: 1550 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-SFP-W53-20 подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, среда передачи: SMF (одномодовое волокно) и поддерживаемый режим обоих устройств.

Условия и ограничения

При расчёте оптического тракта с SNR-SFP-W53-20 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-SFP-W53-20 указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP-W53-20 требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. До установки SNR-SFP-W53-20 проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SNR-SFP-W53-20 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Оптические соединители SNR-SFP-W53-20 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: SC. После обслуживания SNR-SFP-W53-20 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

Заказ оформляют на артикул SNR-SFP-W53-20. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна.
