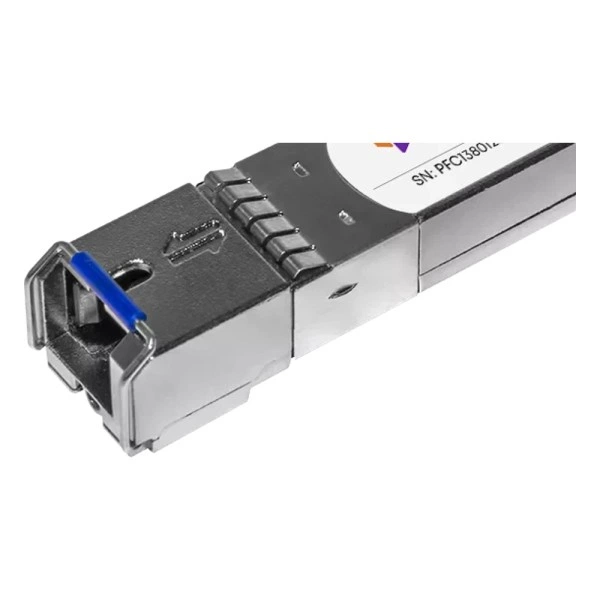

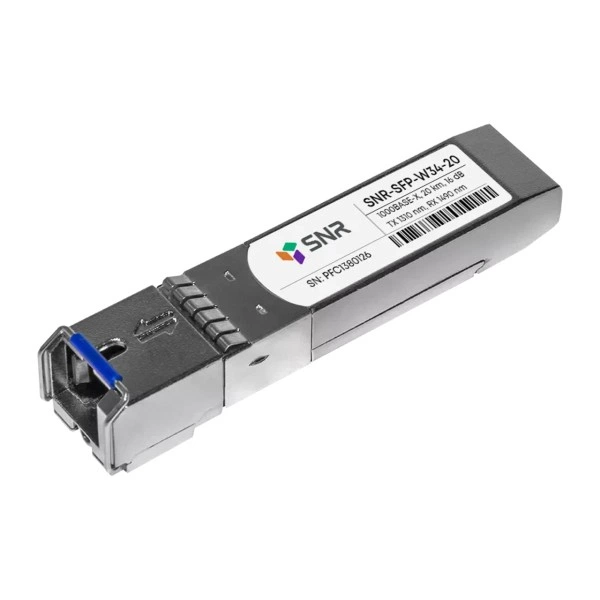

SFP оптический трансивер SNR-SFP-W34-20, 1 Гбит/с, 20 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель SNR-SFP-W34-20 представлена как оптический трансивер. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 20 км; разъём: SC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

SNR-SFP-W34-20 передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические характеристики

SNR-SFP-W34-20: параметры исполнения для технического подбора.

Где применяется

SNR-SFP-W34-20 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 20 км для этого исполнения.

Совместимость с оборудованием

При подборе SNR-SFP-W34-20 исходят из конфигурации: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Перед установкой SNR-SFP-W34-20 сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте SNR-SFP-W34-20 и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём SC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SNR-SFP-W34-20; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

SNR-SFP-W34-20 выбирают с учётом отличий от близких артикулов.

• SNR-SFP-W35-20 - близкое назначение; точные заказные коды, комплектация и допуск оборудования проверяются раздельно.
• SNR-SFP-W53-20 - Tx: 1310 нм / 1550 нм.
• SNR-SFP-W43-20 - Tx: 1310 нм / 1490 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP-W34-20 - SC - одна жила одномодового волокна - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются. Для SNR-SFP-W34-20 направление передачи Tx: 1310 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-SFP-W34-20 подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, разъём: SC и поддерживаемый режим обоих устройств.

Условия и ограничения

При расчёте оптического тракта с SNR-SFP-W34-20 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-SFP-W34-20 указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-SFP-W34-20 требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно SNR-SFP-W34-20.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SNR-SFP-W34-20 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Оптические соединители SNR-SFP-W34-20 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: SC. Изделие SNR-SFP-W34-20 перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

При заказе SNR-SFP-W34-20 проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одна жила одномодового волокна.
