Как выбрать SFP-модуль: пошаговое руководство

Чтобы выбрать SFP-модуль, сначала проверьте точную модель оборудования и поддерживаемую скорость порта, затем — тип волокна, число волокон, стандарт передачи, разъём и потери в линии. Последний шаг — подобрать совместимое исполнение трансивера для каждого конца соединения. Надписи «10G», «1310 нм» или «до 20 км» по отдельности не гарантируют, что модуль заработает в вашей сети.

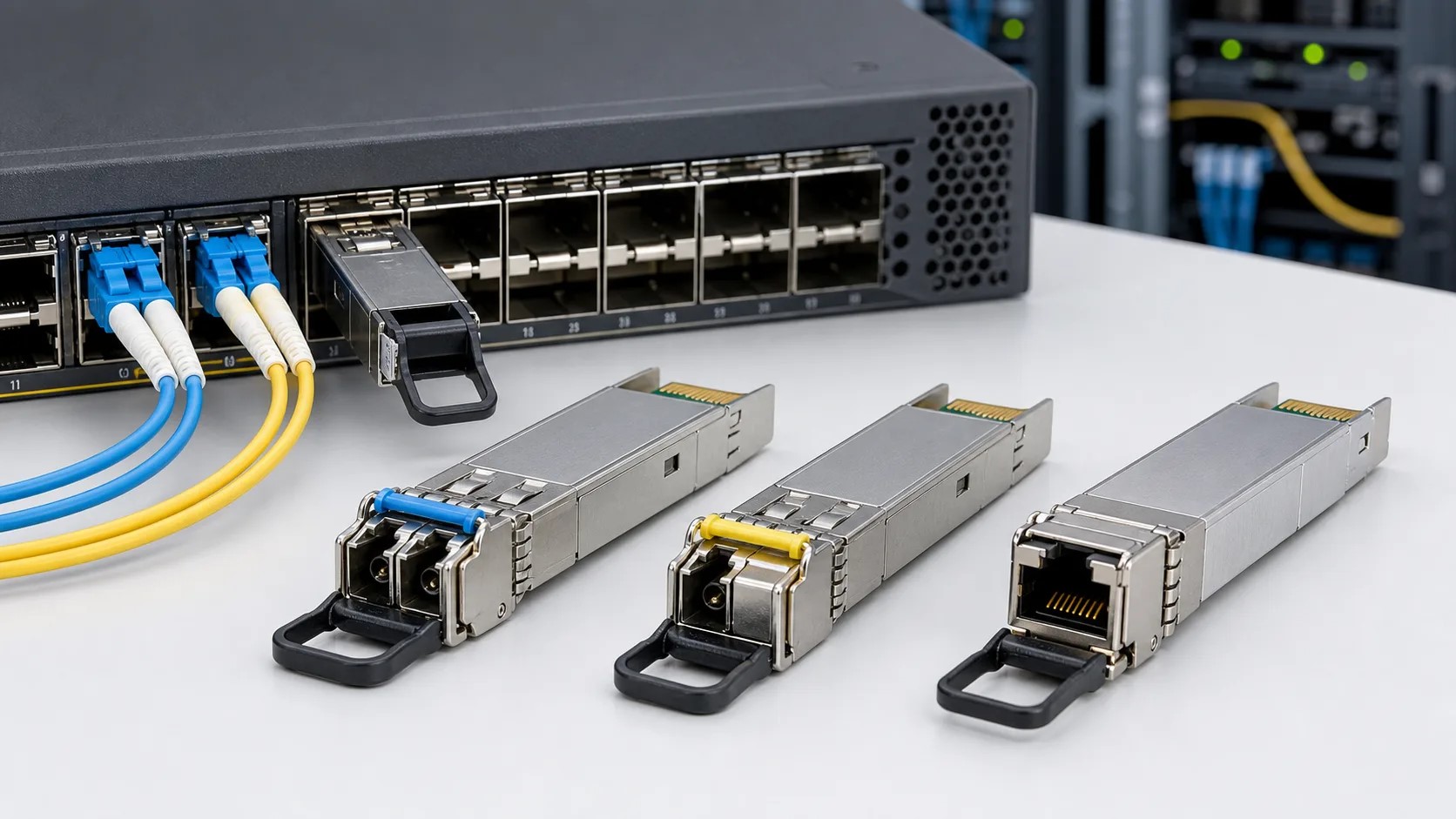

SFP расшифровывается как Small Form-factor Pluggable. Это съёмный приёмопередатчик: оптический модуль преобразует электрический сигнал оборудования в световой и обратно, а медное исполнение подключает порт к витой паре. Такие устройства используют в коммутаторах, маршрутизаторах, сетевых картах и медиаконвертерах. При выборе важно различать корпус модуля, протокол и возможности самого порта: одинаковый внешний размер ещё не означает одинаковую функциональность.

Материал SFP Russia.

Что вы покупаете: замену модуля, модернизацию или новую линию?

Исходные данные зависят от задачи. При замене неисправного трансивера сначала сохраняют параметры работающего ответного конца. При переходе с 1G на 10G обследуют существующий кабель и проверяют оба порта: закупка двух новых модулей не повышает скорость старого гигабитного оборудования. Для новой линии можно выбирать среду и схему подключения вместе с активными устройствами.

Задача	С чего начать	Что должно получиться до заказа
Заменить один SFP	Фото этикеток на обоих концах, модель локального устройства, версия ПО и номер порта	Полный артикул замены и подтверждение работы с оставшимся трансивером
Ускорить существующее соединение	Класс волокна, длина, измеренные потери, возможности обоих портов	Согласованная пара для новой скорости; перечень оборудования и патч-кордов, требующих замены
Построить новый канал	Полоса, маршрут, резервирование, условия размещения и перспективы расширения	Схема всей линии и спецификация, включая ответные модули и пассивные компоненты

Для замены полезен снимок диагностики до демонтажа: Vendor, Part Number, Serial Number, скорость, Tx/Rx, температура и сообщения порта. Если модуль уже не читается, соберите сведения с удалённой стороны. Сходный корпус или совпадение части названия недостаточны для заказа аналога.

Как правильно подобрать SFP-модуль: короткий алгоритм

Соберите сведения сразу об обоих устройствах. Для новой линии нужны два согласованных конца, а при замене одного трансивера исходной точкой становится уже установленный модуль. Сфотографируйте его этикетку целиком: полный артикул, суффиксы и обозначение Tx/Rx полезнее, чем пересказ «одноглазый на двадцать километров».

Шаг	Что выяснить	Какое решение принять
1. Оборудование	Модель коммутатора или карты, плата, номер порта, версия ПО	Какие модули и скорости разрешены именно в этом порту
2. Задача	Ethernet 1G, 10G, 25G либо иной протокол	Выбрать нужный стандарт, а не только похожий корпус
3. Среда	SMF или MMF, маркировка кабеля, категория витой пары	Подобрать оптику под существующую трассу
4. Волокна	Одно свободное волокно или два	BiDi-пара либо обычная двухволоконная оптика
5. Оптические параметры	Длина трассы, измеренные потери, сварки, соединения, пассивные устройства	Проверить бюджет и допустимый уровень на приёмнике
6. Подключение	LC, SC, MPO; UPC или APC; полярность	Подобрать подходящие патч-корды и соединения
7. Эксплуатация	Температура, питание, вентиляция, мониторинг	Выбрать исполнение и проверить ограничения по размещению
8. Приёмка	Распознавание, рабочая скорость, Rx/Tx, ошибки под нагрузкой	Подтвердить работу всей линии после установки

Если неизвестен хотя бы тип волокна или возможности порта, покупку по одной дальности лучше отложить до уточнения этих двух параметров. Заменить патч-корд обычно проще, чем обнаружить после монтажа, что коммутатор не поддерживает требуемую скорость.

1. Начните с порта коммутатора, маршрутизатора или сетевой карты

Запишите полное обозначение устройства, включая аппаратную ревизию и установленный интерфейсный модуль. У шасси поддержка трансиверов зависит от линейной карты; у небольшого коммутатора — от конкретного uplink-порта. У комбинированных портов RJ45/SFP могут быть ограничения на одновременное использование медной и оптической части.

Далее проверьте режимы порта: 100 Мбит/с, 1, 2,5, 10 или 25 Гбит/с. Наличие SFP+ не гарантирует все промежуточные скорости. Например, у MikroTik CRS226-24G-2S+ первый порт SFP+ поддерживает гигабитную оптику, а второй предназначен для 10G. Покупка одинаковых модулей для двух одинаково выглядящих гнёзд в этом случае требует разных проверок.

Отдельно фиксируют версию системного ПО и, для серверной сетевой карты, драйвер и firmware. Совместимость ищут по связке «устройство — плата/порт — модуль — версия ПО». Формулировка «под Cisco» или «для HPE» недостаточна: внутри одного бренда есть разные платформы и правила допуска оптики.

2. Какой форм-фактор и скорость выбрать: SFP, SFP+ или SFP28

Для обычного Gigabit Ethernet чаще выбирают SFP 1G, для 10 Gigabit Ethernet — SFP+, для 25G — SFP28. Это удобная отправная точка, но не универсальное определение семейства. В тех же корпусах существуют модули других протоколов и многоскоростные изделия.

Семейство	Распространённое применение в Ethernet	Что проверить дополнительно
SFP	100 Мбит/с, 1G; у отдельных изделий также 2,5G	Разрешён ли требуемый режим на стороне хоста; поддерживается ли Fast Ethernet
SFP+	10G	Принимает ли порт гигабитную оптику; поддерживает ли сам модуль 1G
SFP28	25G; у многоскоростных моделей 10G и/или 1G	Скорости модуля и порта, требования FEC и выбора режима
QSFP+	40G, несколько электрических линий	Режим порта и возможность breakout, если она нужна проекту
QSFP28	100G	Оптический стандарт, число волокон и поддержка разбиения порта
QSFP-DD, OSFP	Высокоскоростные соединения, включая 400G и 800G	Совместимость корпуса, электрических линий, FEC, питания и охлаждения

Трансивер Fibre Channel в подходящем по размеру гнезде не становится Ethernet-модулем. Аналогично GPON ONU/OLT и обычный Ethernet BiDi решают разные задачи: совпадение одного волокна и длины волны не превращает их во взаимозаменяемые изделия. Для PON дополнительно нужны поддержка соответствующего протокола, роль устройства и совместимость с операторской сетью.

Как читать маркировку SFP: скорость, волокно, Tx/Rx и полный артикул

Артикул нужен целиком. Одинаковая основа названия с разными суффиксами может означать другое температурное исполнение, поддержку мониторинга, иной режим хоста или другую оптику. При замене сравнивают не только крупную надпись на корпусе, но и параметры установленного изделия. Фото этикетки лучше делать до демонтажа: так сохраняется связь между модулем и конкретным портом.

Обозначение	Что оно помогает понять	Какой вопрос остаётся открытым
1000BASE-SX, 10GBASE-SR	Оптическую технологию и номинальную Ethernet-скорость	Класс MMF, допустимую длину и потери, поддержку хостом
1000BASE-LX/LH, 10GBASE-LR	Семейство длинноволновой оптики; это разные скорости	Полные характеристики канала и допустимую ответную модель
Tx 1310 / Rx 1550 нм	Направление передачи и приёма у соответствующей BiDi-модели	Есть ли встречный модуль Tx 1550 / Rx 1310 той же технологии
LC duplex / LC simplex	Два оптических гнезда или одно	Тип волокна, полировку и полярность всей линии
DDM, DOM	Возможность цифрового мониторинга	Какие параметры действительно читает выбранный коммутатор
Industrial, I, IND или иной температурный суффикс	Возможное специальное исполнение	Точные пределы и относится ли температура к корпусу или окружающему воздуху
1/10/25G, dual-rate, multi-rate	Перечень режимов конкретного изделия	Какие из них доступны в вашем порту и как выбирается рабочий режим

У обозначений BX, U/D, A/B нет единой достаточной для покупки расшифровки на все бренды. Например, встречаются BiDi-пары 1310/1550 нм и 1270/1330 нм. Они не становятся одной парой из-за одинакового слова BiDi. Проверьте обе длины волн, спектральные диапазоны приёмников и оптический стандарт. Для заказа пары удобна запись «конец A — полный артикул, Tx/Rx; конец B — полный артикул, Tx/Rx».

Суффикс также нельзя угадывать по соседней модели. Промышленный модуль и коммерческое исполнение могут иметь одинаковую скорость и дальность, но разные условия эксплуатации. С другой стороны, буква в артикуле иногда обозначает поколение или вариант поставки. Нужны характеристики именно выбранного исполнения, а не универсальный словарь всех букв.

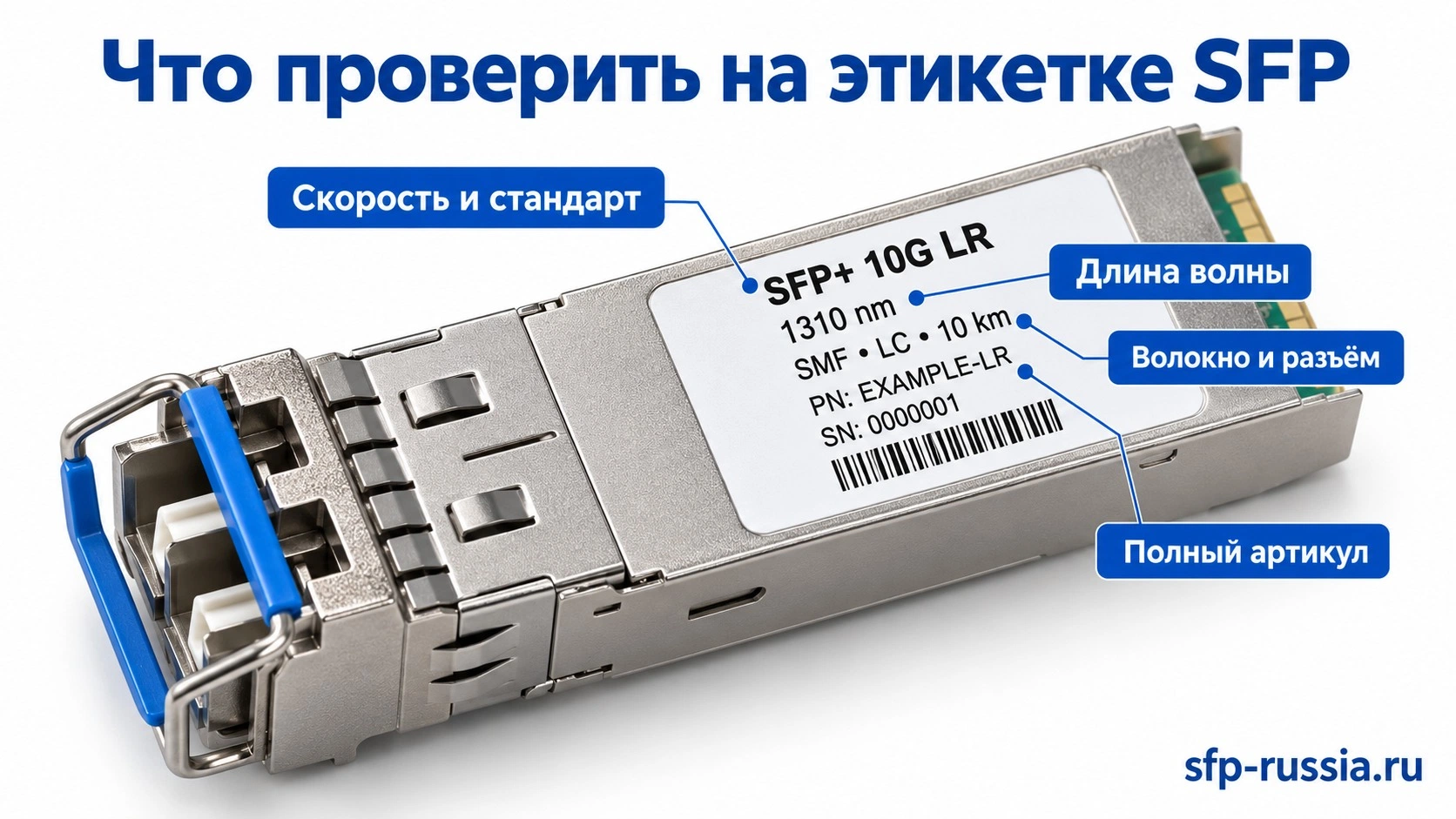

Что показывает наклейка, а что нужно проверить отдельно

Надпись «10 км» относится к условиям конкретной модели. На наклейке может не быть минимальной длины, допустимых потерь канала, требований к охлаждению или списка поддерживаемых платформ. Серийный номер идентифицирует экземпляр; Part Number определяет модель. Записывайте оба поля отдельно, чтобы при согласовании поставки не перепутать артикул с номером изделия.

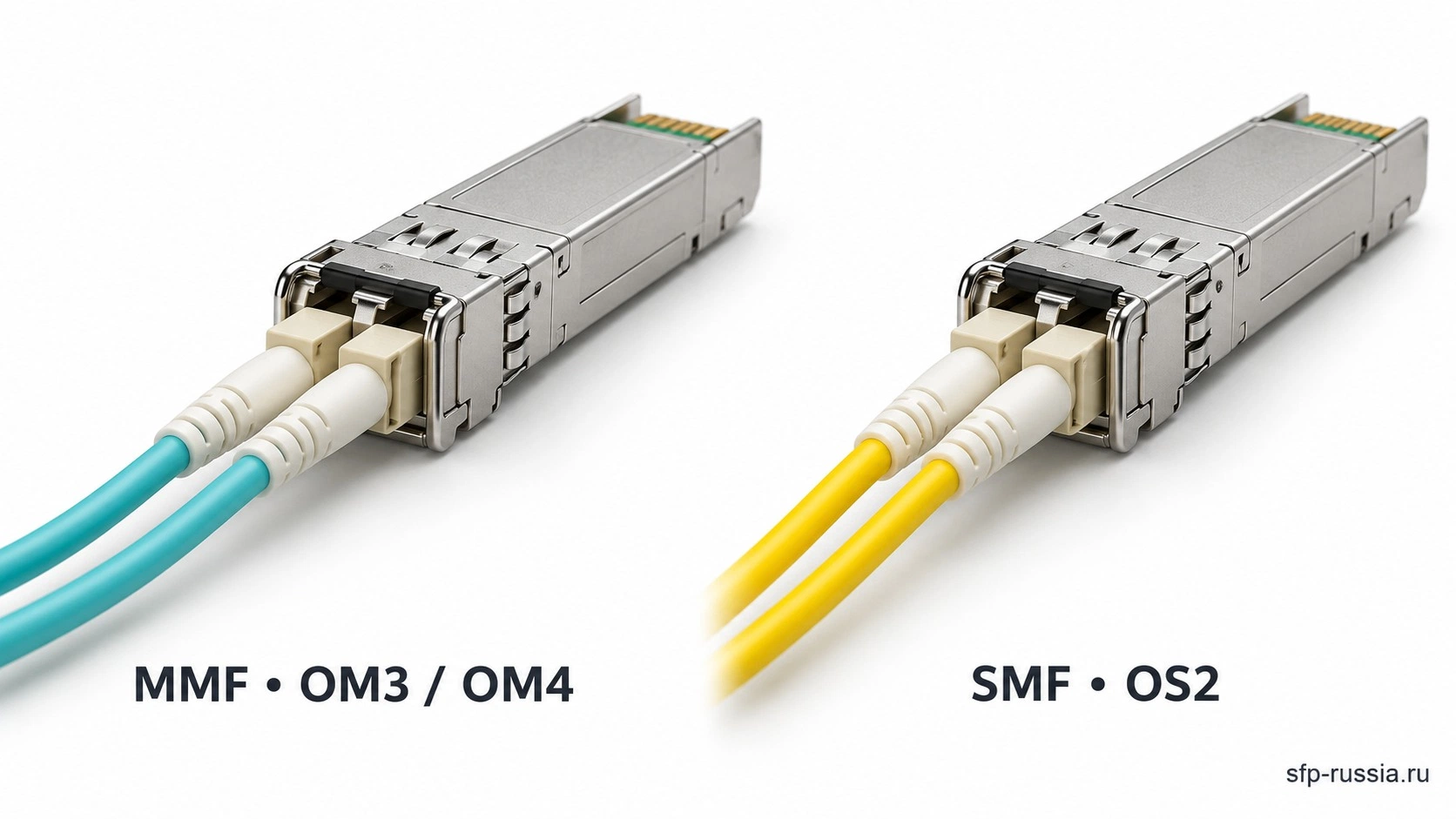

3. Что выбрать для оптики: одномодовый или многомодовый SFP

Одномодовый модуль выбирают под одномодовую линию SMF, многомодовый — под MMF. Решение принимают по маркировке кабеля и результатам обследования трассы. Цвет оболочки помогает ориентироваться, но не заменяет маркировку: патч-корд могли заменить, а наружный кабель часто вообще чёрный.

Для MMF важен класс волокна — например, OM2, OM3 или OM4. Одна и та же оптика 10GBASE-SR работает на разных максимальных расстояниях в зависимости от класса кабеля. Для SMF проверяют характеристики одномодового волокна, потери на рабочей длине волны и требования выбранного трансивера. В новых спецификациях часто встречается OS2, а в паспорте модуля может быть ссылка на G.652.

Пример технологии	Среда и длина волны	Дальность конкретных распространённых исполнений
1000BASE-SX	MMF, 850 нм	Зависит от класса волокна и модели; нельзя считать 550 м общим пределом любого SX
Cisco GLC-LH-SMD, 1G LX/LH	SMF, 1310 нм	До 10 км по одномодовой линии
Cisco SFP-10G-SR, 10GBASE-SR	MMF, 850 нм	До 300 м по OM3, до 400 м по OM4
Cisco SFP-10G-LR, 10GBASE-LR	SMF, 1310 нм	До 10 км при соблюдении параметров канала
BiDi	Обычно одно SMF; встречные Tx/Rx	Определяется конкретной парой, её бюджетом и параметрами линии

Если существующая трасса длиной 350 м выполнена на OM3, одной замены SFP+ SR на другой такой же модуль недостаточно для гарантированного 10G. Условие 300 м для выбранной модели уже превышено. Нужны обследование линии и другое допустимое техническое решение, а не обещание, что «хороший лазер обязательно дотянется».

На сколько метров хватит 10G по OM1, OM2, OM3 и OM4

Рассмотрим конкретный пример — Cisco SFP-10G-SR на 850 нм. Для него дальность меняется от десятков до сотен метров при смене многомодового волокна. Это хорошо показывает, почему запись «многомод, 300 м» без класса кабеля недостаточна.

Волокно для этого примера	Диаметр сердцевины	Дальность SFP-10G-SR	Практический вывод
OM1	62,5 мкм	До 33 м	Старая линия на 100 м не подтверждает возможность 10G SR
OM2	50 мкм	До 82 м	Для трассы 90 м этот вариант уже выходит за предел примера
OM3	50 мкм	До 300 м	Считать нужно полную длину с патч-кордами
OM4	50 мкм	До 400 м	Дополнительно остаются требования к потерям и соединениям

Если магистраль OM4 соединена патч-кордами другого класса, обозначение магистрали не описывает весь канал. При неизвестном кабеле сначала читают маркировку и обследуют линию. Измерить только затухание тоже недостаточно для подтверждения любой скорости по MMF: важны полоса пропускания волокна и условия ввода излучения. Оптический бюджет и ограничение по длине проверяют одновременно.

Удлинить трассу за предел модели заменой на LRM иногда возможно, но это отдельный проект: нужны поддержка LRM хостом, подходящая линия и, для некоторых старых MMF, специальный mode-conditioning патч-корд. Простой LC-переходник этих условий не создаёт. Для новой линии сравнивают стоимость подходящей оптики и всей кабельной инфраструктуры.

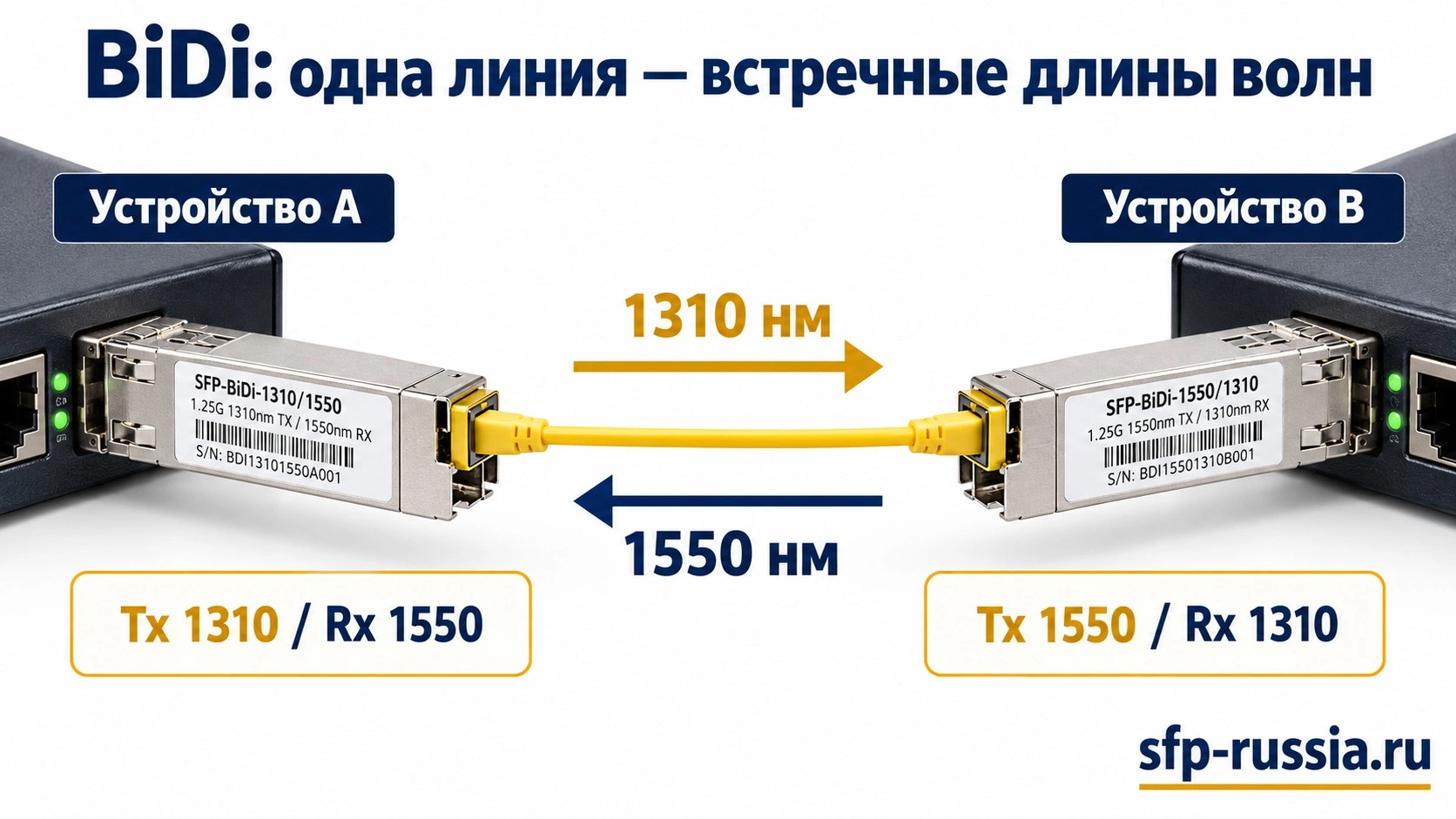

4. Одно или два волокна: как подобрать пару BiDi

У двухволоконного трансивера один оптический канал передаёт, второй принимает. На удалённой стороне передающее волокно должно приходить в приёмник, поэтому проверяют полярность Tx↔Rx. Наличие двух LC-разъёмов не означает два независимых Ethernet-порта.

BiDi передаёт и принимает по одному волокну на разных длинах волн. Для пары A с Tx 1310/Rx 1550 нм нужен B с Tx 1550/Rx 1310 нм. Кроме встречных длин волн должны совпадать скорость и технология передачи; оптические мощности обоих направлений должны укладываться в рабочие диапазоны. Названия U/D или A/B удобны внутри семейства, но у разных поставщиков надёжнее сверять именно Tx и Rx.

Не смешивайте BiDi и CWDM. Обычный двухволоконный CWDM-модуль использует выбранный спектральный канал и должен соответствовать порту мультиплексора. Нельзя автоматически применить к нему правило «на второй стороне нужна обратная длина волны», принятое для одноволоконной BiDi-пары. Для DWDM дополнительно важны частотная сетка, номер канала, параметры фильтров и проект всей оптической системы.

Сколько соединений получится на одном кабеле: расчёт для двух волокон и BiDi

Если доступны 12 свободных волокон и каждое соединение работает независимо, обычная двухволоконная схема позволяет построить 6 каналов, а одноволоконная BiDi — 12. Во втором варианте для всех линий понадобятся 24 трансивера: по 12 устройств каждой стороны согласованной пары. Экономится волоконный ресурс, но не количество концов Ethernet-соединения.

На трассе 12 свободных волокон	Двухволоконная схема	Одноволоконная BiDi
Волокон на одну линию	2	1
Независимых линий без уплотнения нескольких каналов	6	12
Модулей при использовании всех линий	12	24, включая обе стороны пары
Что согласовать при закупке	Стандарт, параметры канала и кодировку для каждого хоста	Дополнительно встречные Tx/Rx и допустимые потери обоих направлений

Этот расчёт относится к обычным соединениям «точка-точка» на отдельных волокнах. CWDM и DWDM используют другую схему: несколько спектральных каналов объединяются мультиплексорами. Сравнивая затраты, учитывайте стоимость всей пары трансиверов, кроссировки, запаса на складе и обслуживания. Одноволоконное решение может избавить от прокладки кабеля, но его экономический результат зависит от конкретной трассы.

5. Разъёмы LC, SC, MPO и полировка UPC/APC

Для SFP и SFP+ широко применяется LC: duplex у двухволоконной оптики и simplex у многих BiDi-моделей. SC встречается у отдельных изделий, в том числе в PON. Высокоскоростные параллельные трансиверы могут использовать MPO с несколькими волокнами. Здесь нужно учитывать число задействованных волокон, полярность, наличие направляющих штифтов и тип полировки.

Если у кросса SC, а у модуля LC, можно подобрать переходной патч-корд с подходящими окончаниями. Это меняет способ соединения, но не превращает многомодовую трассу в одномодовую. UPC и APC нельзя стыковать друг с другом: торцы имеют разную геометрию. Проверяйте полировку каждого окончания отдельно; у одного патч-корда на разных концах она может различаться.

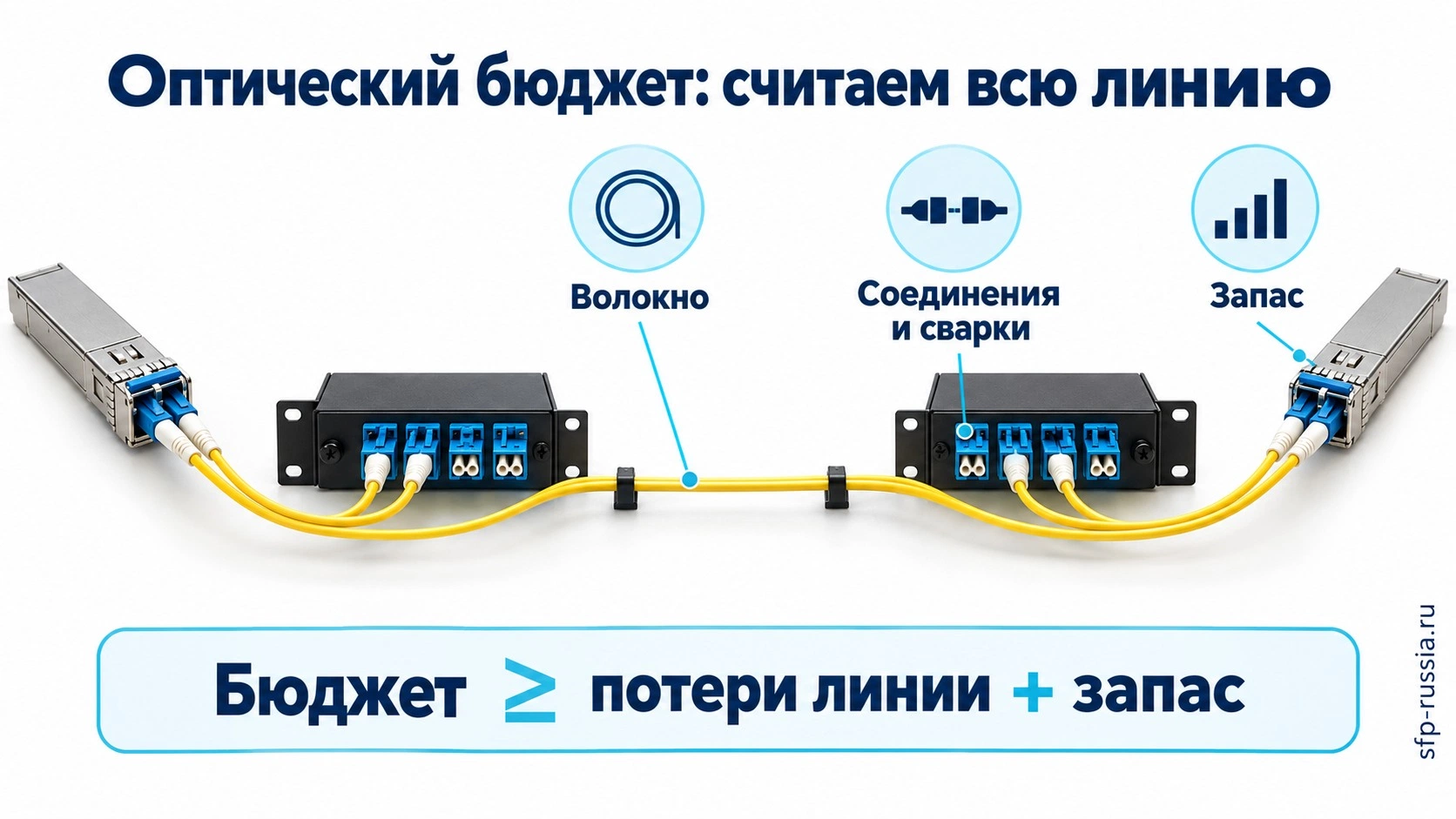

6. Как рассчитать оптический бюджет SFP-модуля

Оптический бюджет отвечает на вопрос, какие потери допустимы между передатчиком и приёмником. Дальность на этикетке — только часть условий. Две трассы по 10 км могут существенно различаться по числу соединений, сварок, загрязнению коннекторов и потерям в пассивном оборудовании.

Для предварительной оценки используют разность минимальной мощности передатчика и чувствительности приёмника: B = P_Tx,min − P_{Rx,sensitivity}. Мощности подставляют в дБм, результат получают в дБ. При этом расчёт должен учитывать требования стандарта к каналу и дополнительные ограничения модуля: одной арифметической разности недостаточно для оценки дисперсии, отражений и качества сигнала.

Потери линии складываются из затухания волокна, соединений, сварок, мультиплексоров, делителей и других пассивных элементов. Для проекта добавляют выбранный эксплуатационный запас. Это не фиксированные «обязательные 3 дБ» для любой сети: величину запаса определяют условия эксплуатации и требования проекта.

Учебный пример: SMF, 8 км	Принятое значение	Потери
Волокно	8 км × 0,35 дБ/км	2,8 дБ
Четыре разъёмных соединения	4 × 0,3 дБ	1,2 дБ
Шесть сварок	6 × 0,1 дБ	0,6 дБ
Сумма потерь без запаса	2,8 + 1,2 + 0,6	4,6 дБ
Принятый проектный запас	Отдельное условие этого примера	3 дБ
Требуемый бюджет	4,6 + 3	Не менее 7,6 дБ

Все значения в примере условные; для реального проекта нужны паспорт кабеля, характеристики компонентов и измерения. Если условный передатчик имеет минимум −5 дБм, а приёмник — чувствительность −18 дБм, предварительная разность равна 13 дБ. После вычитания 7,6 дБ остаётся 5,4 дБ. Затем отдельно проверяют допустимую дальность, канал по стандарту и второе направление связи.

Почему мощный модуль «на 80 км» может плохо работать на коротком патч-корде

У приёмника есть не только нижняя граница чувствительности, но и верхний допустимый уровень. На короткой линии мощный передатчик может перегрузить приёмник. Проверка выглядит так: максимальная мощность Tx минус минимальные потери линии не должна превышать допустимый максимум Rx. При необходимости рассчитывают аттенюатор. Его выбирают по мощности, длине волны, полировке и разъёму; ставить случайный аттенюатор «на всякий случай» не следует.

Не сравнивайте среднюю оптическую мощность с параметром OMA как с одной величиной. Для высокоскоростных стандартов ограничения по качеству сигнала могут быть сложнее простого расчёта Tx−Rx. Оптический рефлектометр помогает искать неоднородности, а измеритель мощности — проверять уровень и вносимые потери; эти приборы решают разные задачи.

дБ и дБм: в чём разница и почему −10 дБм сильнее −20 дБм

дБм — абсолютная оптическая мощность относительно 1 мВт, дБ — отношение мощностей или величина потерь. Уровень −10 дБм соответствует 0,1 мВт, а −20 дБм — 0,01 мВт. Поэтому −10 дБм в десять раз мощнее −20 дБм. Отрицательное число здесь не означает отрицательную физическую мощность.

Уровень	Мощность, приблизительно	Как читать
+3 дБм	2 мВт	Примерно вдвое больше 1 мВт
0 дБм	1 мВт	Опорный уровень шкалы
−3 дБм	0,5 мВт	Примерно половина 1 мВт
−6 дБм	0,25 мВт	Примерно четверть 1 мВт
−10 дБм	0,1 мВт	Одна десятая 1 мВт
−20 дБм	0,01 мВт	Одна сотая 1 мВт

Для перевода используют формулу P, мВт = 10^{P, дБм / 10}. Если передатчик выдаёт −4 дБм, а потери равны 5 дБ, расчётный приём — −9 дБм. Складывать значения мощности двух лазеров в дБм как обычные числа нельзя. И ещё одна частая ошибка: сильнее не всегда лучше — верхнюю границу приёмника тоже нельзя превышать.

Почему оптический бюджет считают отдельно A→B и B→A

У разных модификаций могут различаться минимальный Tx и чувствительность Rx. У BiDi добавляется разное затухание на встречных длинах волн. Поэтому достаточный бюджет в одну сторону не подтверждает вторую. Ниже — учебная пара с условными характеристиками, а не параметры конкретных товаров.

Направление	Минимальный Tx	Чувствительность Rx	Предварительный бюджет	Потери + запас	Результат
A→B	−5 дБм	−18 дБм	13 дБ	7,6 дБ	Остаётся 5,4 дБ
B→A	−8 дБм	−15 дБм	7 дБ	7,6 дБ	Не хватает 0,6 дБ

Первая сторона проходит предварительную оценку, вторая — нет. Решение: уменьшить потери, выбрать другую подтверждённую пару или пересмотреть проект. Исключить весь запас ради положительного результата на бумаге — значит изменить условия проекта, а не улучшить линию. После арифметики проверяют допустимые потери канала, дисперсию, отражения и рабочую длину.

Как выбрать аттенюатор: пример с верхней и нижней границей

Допустим, условный передатчик имеет диапазон 0…+4 дБм, потери короткой линии равны 2 дБ, а допустимый приём составляет −20…−7 дБм. Без дополнительного ослабления ожидается от −2 до +2 дБм — слишком много. Нужно проверить не только максимальный сигнал, но и минимальный после установки аттенюатора.

Вариант в учебном примере	Расчётный Rx при минимальном Tx	Расчётный Rx при максимальном Tx	Оценка
Без аттенюатора	0 − 2 = −2 дБм	+4 − 2 = +2 дБм	Выше допустимого максимума −7 дБм
Ослабление 5 дБ	−7 дБм	−3 дБм	На максимальном Tx перегрузка сохраняется
Ослабление 10 дБ	−12 дБм	−8 дБм	Оба значения внутри условного диапазона

Это расчётный пример выбора, а не рекомендация покупать всем аттенюатор 10 дБ. Здесь минимально необходимое ослабление по верхней границе равно 9 дБ, а максимально допустимое по чувствительности — 18 дБ, ещё без дополнительных запасов. Реальный выбор сужают допуски Tx, изменения потерь, погрешность ослабления и выбранные запасы. Для двухволоконной линии проверяют каждый приёмник отдельно; для BiDi учитывают, как включённый элемент ослабляет оба направления.

DOM используют для контроля, а измеритель мощности с подходящей рабочей длиной волны — для независимой проверки. Потери линии измеряют с корректной установкой опорного уровня. Показания рефлектометра полезны для поиска места дефекта, но не заменяют автоматически итоговое измерение вносимых потерь всего канала.

Почему разность Tx−Rx может оказаться больше допустимых потерь канала

У Cisco для 1000BASE-LX/LH приведены диапазон передатчика −9,5…−3 дБм и диапазон приёмника −20…−3 дБм. Арифметическая разность минимального Tx и чувствительности равна 10,5 дБ. При этом максимальные вносимые потери канала на G.652 SMF ограничены 6 дБ. Проверка уровня на приёмнике и проверка потерь канала должны выполняться одновременно.

Проверка для этого примера Cisco LX/LH	Значение	Как использовать
Предварительная разность мощности	−9,5 − (−20) = 10,5 дБ	Не заменяет отдельное ограничение на канал
Максимальные потери канала на G.652 SMF	6 дБ	Самостоятельный предел для проектирования
Учебная линия: потери 7 дБ	Расчётный Rx при минимальном Tx: −16,5 дБм	Уровень внутри диапазона приёмника, но предел потерь 6 дБ нарушен
Учебная линия: потери 4 дБ	До предела канала остаётся 2 дБ	Проверить, достаточно ли этих 2 дБ для выбранного проектного запаса, и выполнить остальные условия

Из такого сравнения нельзя вывести универсальный «бюджет SFP на 10 км». У другого стандарта, волокна или артикула будут иные пределы. Для выбранной модели выпишите отдельно мощность Tx, рабочий диапазон Rx, максимальные потери канала, допустимую длину и требования к среде. Затем проверьте оба направления связи. Если нужен запас 3 дБ, в учебном варианте с потерями 4 дБ и пределом канала 6 дБ это условие не выполняется.

7. Нужны ли DDM и DOM: что покажет диагностика

DDM и DOM — распространённые обозначения цифрового мониторинга трансивера. Для поддерживаемого оптического модуля доступны температура, напряжение питания, ток смещения лазера, мощность передачи Tx и приёма Rx, а также пороги предупреждений и аварий. Но набор отображаемых параметров зависит и от модуля, и от оборудования.

Показание Rx −12 дБм само по себе не говорит, исправна ли линия: для одного приёмника это рабочий уровень, для другого он может быть недопустим. Сравнивают с порогами конкретного изделия и предыдущими измерениями. DOM помогает замечать изменения, но не заменяет проверку чистоты торцов и измерение трассы. У медного RJ45-модуля оптических Tx/Rx нет, даже если он показывает температуру.

8. Температура, мощность и охлаждение

Для неотапливаемого узла связи может потребоваться промышленное исполнение, например −40…+85 °C. Такое обозначение должно относиться к конкретному артикулу. Расширенный температурный диапазон одного модуля не делает весь коммутатор пригодным к работе на морозе.

Медные SFP+ 10GBASE-T обычно требуют особенно внимательной проверки питания и вентиляции. Для MikroTik S+RJ10 среднее потребление при 10G и линии 30 м составляет 2,7 Вт, а для оптического S+85DLC03D максимальное значение — 0,8 Вт. Эта разница важна при плотной установке. У S+RJ10 есть рекомендации по разнесению модулей и дополнительному охлаждению; их нельзя автоматически переносить на все медные изделия других брендов.

Считать нужно и суммарную нагрузку от модулей

Если четыре S+RJ10 работают в условиях, для которых среднее потребление каждого составляет 2,7 Вт, их суммарная средняя нагрузка будет 10,8 Вт. Это учебная оценка суммы потребления; она не определяет максимальный ток запуска, предел питания конкретной корзины или допустимость установки четырёх модулей рядом. Количество свободных слотов не говорит о запасе охлаждения.

До закупки плотной группы медных трансиверов проверьте ограничения коммутатора на мощность одного порта и группы портов, допустимую температуру корпуса модуля, направление воздушного потока и рекомендации по размещению. Корпус трансивера может быть заметно горячее воздуха в серверной. Произвольное сравнение этих двух температур приводит к неверной оценке перегрева.

9. Как выбрать медный SFP или SFP+ с RJ45

Для RJ45 проверяют две стороны: связь модуля с хостом и Ethernet-соединение по витой паре. Поддержка 2,5 или 5 Гбит/с на медной стороне не означает, что любой слот станет мультигигабитным. Например, S+RJ10 рассчитан на использование в 10G SFP+ порту, хотя на RJ45 поддерживает несколько скоростей.

Расстояние также зависит от модели. Для S+RJ10 на 10G указан предел 30 м; Ubiquiti UACC-CM-RJ45-MG рассчитан на 10G до 100 м с подходящей качественной кабельной линией. Поэтому фраза «любой SFP+ RJ45 работает на 100 метров» неверна. Учитывают кабель, соединения, электромагнитную обстановку и тепловой режим. Для ряда коротких соединений уместны DAC или AOC, но их допустимость и совместимость тоже проверяют по оборудованию.

Что выбрать для соединения: оптические модули, RJ45, DAC или AOC

В пределах одной стойки задача иногда решается готовой кабельной сборкой, а для линии через кроссы удобнее раздельные трансиверы и волоконная инфраструктура. Сравнивайте весь комплект соединения: оба конца, кабель, совместимость, охлаждение и возможность заменить отдельный компонент.

Вариант	Когда рассматривать	Что ограничивает выбор
Два оптических трансивера и волокно	Соединение через кроссы, между помещениями или зданиями; использование существующей ВОЛС	Стандарт передачи, класс волокна, потери, соединения и совместимость каждого хоста
Медный RJ45-модуль	Нужно подключить поддерживаемый SFP/SFP+ порт к устройству с витой парой	Питание, нагрев, режимы двух сторон модуля, категория и длина кабеля
DAC	Короткое прямое соединение между совместимыми портами, часто внутри стойки	Допуск сборки обоими хостами, длина, изгиб и поддерживаемые скорости
AOC	Готовая активная оптическая сборка без промежуточного кроссирования	Совместимость концов, требуемая длина и замена сборки целиком при повреждении

DAC и AOC не следует считать универсальным переходником между разными скоростями. Для обоих портов нужна совместимая сборка и общий режим. Если в проекте важно переиспользовать проложенную трассу, сравнение только по стоимости двух модулей будет неполным: учитывайте монтаж, длину, обслуживание и резервирование.

Какие SFP-модули выбрать: примеры из каталога

Таблица показывает, как параметры превращаются в список кандидатов. Это примеры для сравнения, а не обещание совместимости с любым устройством. Перед заказом нужны точные модели обоих концов линии.

Задача	Пример модели	Ключевые параметры
Гигабитная многомодовая линия	Cisco GLC-SX-MMD	SFP, 1000BASE-SX, 850 нм, MMF, DOM; дальность зависит от класса волокна
10G по двум волокнам MMF	SNR-SFP+SR	SFP+, 850 нм, LC duplex, до 300 м
Одноволоконная линия 1G	SNR-SFP-W35-20-LC + SNR-SFP-W53-20-LC	Встречные Tx/Rx 1310/1550 и 1550/1310 нм; SMF, до 20 км
Переход между поддерживаемыми скоростями 1/10/25G	MikroTik XS+31LC20D	Многоскоростной модуль, SMF, 1310 нм, LC duplex, до 20 км
Медный 10G на короткой линии	MikroTik S+RJ10	RJ45, до 30 м на 10G; проверка питания и вентиляции
25G по SMF в широком диапазоне температур	SNR-SFP28-LR-10-I	1310 нм, до 10 км, −40…+85 °C; проверить режим порта и FEC

Три примера подбора под задачу

10G между двумя стойками, трасса OM4 длиной 70 м

Проверьте поддержку SFP+ SR в обоих устройствах и два непрерывных волокна. Для подходящего 10GBASE-SR расстояние 70 м находится внутри типичного предела OM4, но нужны ещё допустимые потери и правильная полярность. Если между стойками уже есть кроссы, в расчёт включают все соединения. Покупать LR для этой трассы только из-за «большей дальности» не требуется.

1G между зданиями, одно свободное одномодовое волокно

Исходные данные — длина и измеренные потери волокна, модель порта на каждом конце, разъёмы кроссов. Кандидаты — встречная BiDi-пара одной технологии и скорости. В спецификации указывают оба артикула и направления Tx/Rx. Если купить два одинаковых модуля Tx 1310/Rx 1550, встречного оптического канала не получится.

Существующий гигабитный узел нужно соединить с новым коммутатором SFP+

Проверьте, поддерживает ли новый порт 1G. Если да, распространённое решение — совместимый гигабитный SFP на каждой стороне. Слот SFP+ при этом работает в гигабитном режиме. Если порт поддерживает только 10G, понадобится другое оборудование или отдельное устройство с согласованием скоростей; замена одного патч-корда задачу не решает.

Как выбрать SFP для связи между зданиями, камер и подключения провайдера

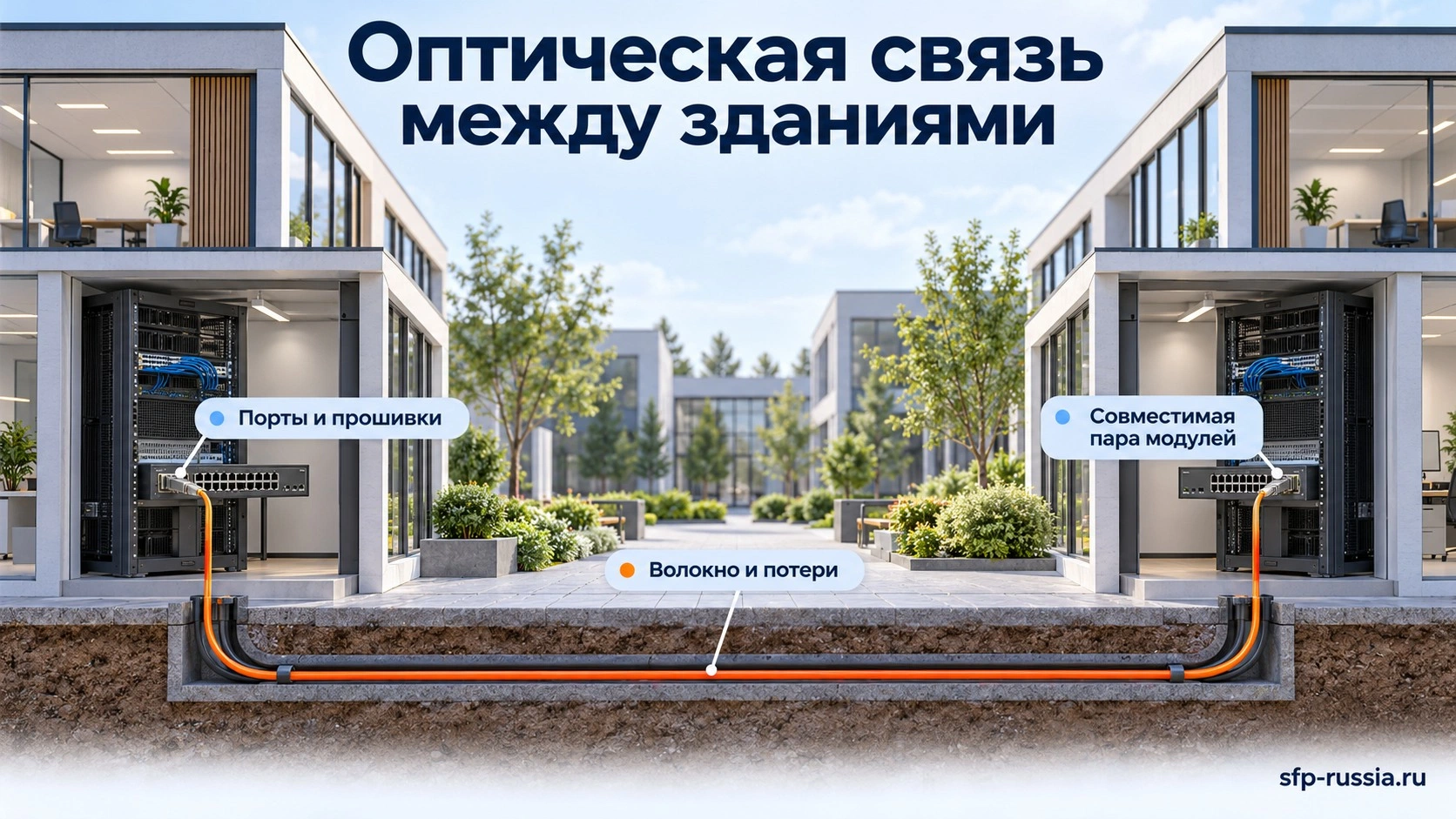

Между зданиями: выбирать с учётом трассы и электрического разделения

Для соединения площадок через оптические порты подбирают согласованный Ethernet-стандарт и проверяют проложенное волокно, кроссы, потери и условия размещения обоих узлов. Если маршрут проходит по улице, к кабелю предъявляются требования по среде прокладки; патч-корд для шкафа не заменяет наружный кабель. Трансивер в офисном коммутаторе выбирают по температуре внутри оборудования, а исполнение удалённого узла — по его реальным условиям.

Передача по стеклянному волокну не создаёт проводящего пути между сигнальными портами. Металлическая броня, силовые элементы кабеля и общая система заземления требуют отдельного проектирования: наличие оптики не отменяет эти вопросы. Оптический модуль также не передаёт электропитание удалённому устройству. Для камеры или второго коммутатора заранее предусматривают питание на месте установки.

Видеонаблюдение: сколько полосы нужно на аплинке

Номинал SFP выбирают по трафику, который собирает коммутатор. Учебный пример: 24 камеры со средним потоком 8 Мбит/с каждая дают 192 Мбит/с суммарно. При принятом в проекте запасе 30% расчётная потребность составит 249,6 Мбит/с. Это оценка полезного видеопотока с условным запасом, а не измерение сети: отдельно учитывают пики VBR, служебный обмен, аудио, дополнительные потоки и другой трафик.

Гигабитный аплинк может быть кандидатом для такой задачи, если оборудования и канала достаточно по всем остальным условиям. Для 120 камер с теми же 8 Мбит/с исходная сумма уже 960 Мбит/с, а с тем же запасом — 1248 Мбит/с. Под одну линию 1G такая расчётная нагрузка не помещается. Уменьшение сжатия, рост числа камер и резервирование могут изменить требуемую скорость ещё до выбора конкретного артикула.

К провайдеру: Ethernet SFP и GPON требуют разных исходных данных

Сначала уточните тип интерфейса на стороне оператора. Для обычного оптического Ethernet нужны параметры ответного трансивера, скорость и волокно. Для GPON требуется совместимый терминал ONU/ONT с поддерживаемой оператором регистрацией и настройками. Покупка модуля с одним SC или LC не определяет, к какой услуге он подойдёт. Также нельзя автоматически считать, что любой SFP в формате GPON содержит полноценный ONU: роль и функциональность зависят от изделия.

Если провайдер выдаёт медный Ethernet, рассмотрите штатный RJ45-порт устройства. Медный SFP нужен, когда именно такой способ подключения поддержан выбранным оптическим слотом. Для перехода со старого оборудования на новый порт полезно заранее разобрать различия SFP и SFP+; межбрендовые соединения подробнее разобраны в материале о совместимости SFP-модулей.

Как составить спецификацию: два модуля — ещё не весь комплект

Для обычной двухсторонней линии нужны два трансивера, но поставка может включать уже готовую пару. Если требуется десять одинаковых соединений, исходная потребность — двадцать модулей. Для BiDi это обычно десять модулей направления A и десять встречных B. Количество считают по схеме и комплектности, отдельно от резерва на замену.

Позиция	Что записать	Пример для одной линии
Трансивер на стороне A	Полный артикул, исполнение для хоста A, скорость, Tx/Rx	1 штука; модель устройства и номер порта приложены
Трансивер на стороне B	Согласованный ответный артикул и исполнение для хоста B	1 штука; для BiDi — встречные длины волн
Патч-корды	SMF/MMF, simplex/duplex, длина, окончания и полировка	По одному у каждого конца при подключении через два кросса
Оптическая трасса	Свободные волокна, полная длина, потери и все промежуточные элементы	Измерения в обоих направлениях на рабочих длинах волн
Аттенюаторы	Только при необходимости: ослабление, допуск, длина волны, разъём	Рассчитаны отдельно для приёмников, если есть перегрузка
Приёмка и резерв	Критерии теста, поддержка оборудования, нужный запас изделий	Фактическая скорость, уровни, счётчики ошибок, совместимость

Для новой закупки полезно сравнить три суммы: активные компоненты, кабельную часть и работы. Два недорогих модуля могут потребовать замены неподходящей трассы; более подходящая пара иногда позволяет использовать существующие волокна. Заранее отмечайте возможность замены по отдельности: повреждённый патч-корд и неразборная AOC-сборка имеют разные последствия для обслуживания.

Если задача касается будущего перехода на 10G или 25G, выделите текущий и целевой этапы. Запишите режим на каждом конце сейчас и после модернизации. Покупка многоскоростного изделия имеет смысл, когда проверены обе конфигурации, а не только обещание «потом пригодится».

Как установить и проверить SFP после покупки

1. Сверьте оба артикула с согласованной спецификацией и настройками портов.
2. Установите трансивер без усилия и убедитесь, что защёлка зафиксирована.
3. Осмотрите и очистите оптические окончания подходящим инструментом. Не смотрите в активный оптический порт.
4. Подключите линию с правильной полярностью; для BiDi проверьте встречные Tx/Rx.
5. Проверьте распознавание модуля, рабочую скорость и состояние интерфейса.
6. Сохраните DOM и счётчики ошибок, затем проведите согласованный тест под нагрузкой в обоих направлениях.

Загоревшийся индикатор Link — только первый результат. При приёмке полезны фактическая скорость, отсутствие новых ошибок CRC и потерь, стабильность температуры и оптического уровня. Если канал остаётся Down, сначала локализуют причину: модуль не распознан, нет света, не совпали режимы или не прошёл физический канал.

Модуль установлен, но связи нет: в каком порядке проверять

Что наблюдается	Что проверить первым	Что этот симптом не доказывает
Нет модели и серийного номера в диагностике порта	Правильность установки, поддержку модуля хостом, состояние порта и сообщения оборудования	По одному отсутствию чтения EEPROM нельзя признать неисправной всю ВОЛС
Модуль читается, есть LOS	Удалённый Tx, целостность и полярность линии, чистоту соединений, соответствие BiDi-пары	LOS сам по себе не указывает место дефекта
Rx находится в рабочем диапазоне, Link Down	Стандарт и скорость обоих концов, режим порта; для соответствующих интерфейсов — FEC	Наличие света не подтверждает правильный формат и качество сигнала
Link Up, растут ошибки	Динамику CRC, температуру и уровни, соединения и трассу; контрольный тест с заведомо исправными компонентами	Снижение Tx/Rx не является единственной возможной причиной ошибок
Link Up, ошибок физического интерфейса нет, трафик не проходит	VLAN, LAG, STP, адресацию, маршруты и правила фильтрации по схеме сети	Замена SFP не исправляет неправильную VLAN или маршрут

Диагностические команды зависят от платформы и версии ПО. Перед изменениями сохраните исходную конфигурацию и счётчики. Для проверки сравнивайте их прирост за одинаковый интервал и под известной нагрузкой. Накопленная за несколько месяцев величина CRC без времени возникновения не описывает состояние только что установленного трансивера.

Частые вопросы о выборе SFP

Как понять, какой SFP-модуль нужен для коммутатора?

Начните с полного названия коммутатора, платы и порта. Затем сопоставьте допустимые модули со скоростью, волокном и ответной стороной. Одной фотографии свободного гнезда недостаточно.

Можно ли использовать SFP разных производителей на концах линии?

Да, когда каждый модуль совместим со своим хостом, а оба оптических интерфейса согласованы по технологии, скорости, волокну и параметрам передачи/приёма. Одинаковый бренд на двух концах не является обязательным условием Ethernet-линии.

Чем отличаются SR и LR?

В распространённых 10G-исполнениях SR использует многомодовое волокно и 850 нм, LR — одномодовое и 1310 нм. Они не заменяют друг друга простой перестановкой модуля на прежней трассе.

Можно ли определить тип модуля по цвету защёлки?

Цвет может помогать внутри одного семейства, но не служит универсальной маркировкой для всех брендов. Проверяйте артикул, длины волн, Tx/Rx и спецификацию изделия.

Дальность 20 км означает, что модуль не работает на 1 км?

Не обязательно. Проверьте минимальную длину линии, максимальный уровень приёмника и реальные потери. Для некоторых дальнобойных модулей на коротком участке потребуется рассчитанное ослабление.

Нужен ли запас по дальности?

Нужен обоснованный запас по параметрам канала. Механическая покупка «вдвое больше километров» не заменяет расчёт и иногда создаёт перегрузку приёмника.

Любой SFP с LC подойдёт для подключения интернета от провайдера?

Нет. Сначала уточните тип услуги: обычный Ethernet, GPON, EPON или другая технология. У провайдера могут быть требования к роли терминала, регистрации и режиму порта. Ethernet SFP не заменяет ONU только из-за похожего корпуса.

Что отправить поставщику, если нет точной спецификации?

Модели оборудования, нужную скорость, тип и длину линии, количество свободных волокон, разъёмы, условия температуры и сведения об установленной оптике. Если есть измерения потерь, приложите их: это ускоряет выбор и уменьшает неопределённость.

Сколько SFP-модулей нужно на одну оптическую линию?

Обычно два: по одному в каждом устройстве. Если один конец уже оснащён подходящим трансивером, покупают ответный. У BiDi также два модуля, хотя волокно одно. Проверьте, продаётся ли позиция поштучно или комплектом из двух изделий.

Нужно ли покупать два одинаковых модуля?

Для многих двухволоконных соединений используют согласованные модели одного стандарта, но кодировка под локальное оборудование может различаться. Для обычной одноволоконной BiDi-пары нужны встречные Tx/Rx, поэтому два одинаковых артикула часто будут ошибкой.

Можно ли соединить одномодовый SFP с многомодовым?

Обычная пара SX/SR и LX/LR не становится рабочей из-за одинакового разъёма. Нужны согласованные оптические интерфейсы и среда. Существуют специальные варианты применения некоторых LX/LRM по MMF, но их выбирают по точным условиям, включая хост и патч-корд.

Подойдёт ли LC–SC патч-корд вместо замены SFP?

Да, когда нужно только согласовать окончания подходящей оптической линии. Он не меняет скорость, класс волокна, стандарт передачи или кодировку. Полировку проверяют у каждого стыкуемого соединения: UPC и APC нельзя соединять напрямую.

Что важнее: километры на этикетке или оптический бюджет?

Выполняться должны оба ограничения, а также требования стандарта к каналу. Линия внутри заявленной дальности может иметь чрезмерные потери. И наоборот, низкое затухание не разрешает произвольно превысить предел по длине и дисперсии.

Можно ли поставить модуль на 40 км на стенде с патч-кордом 2 м?

Только после проверки минимальной длины, максимального Tx и верхней границы Rx. Для некоторых дальнобойных исполнений требуется ослабление. Аттенюатор рассчитывают для выбранного модуля; число километров не определяет его номинал напрямую.

Одинарный LC — всегда BiDi?

Нет. Один оптический разъём встречается и у PON, а существуют и другие специальные интерфейсы. Посмотрите протокол, роль модуля, Tx/Rx и точный артикул. GPON ONU и Ethernet BiDi не являются прямыми заменами.

Какой SFP нужен для камеры видеонаблюдения?

Сначала уточните устройство, в которое он устанавливается: коммутатор, медиаконвертер или камера с собственным оптическим портом. Затем скорость, питание и температуру узла, волокно и ответный интерфейс. Обычный оптический SFP сам по себе не передаёт электропитание PoE по волокну.

Нужен ли промышленный модуль внутри обычного офиса?

Не обязательно. Выбирают исполнение под реальные условия и требования оборудования. Промышленный диапазон полезен в соответствующем узле, но не компенсирует плохую вентиляцию, неподходящий блок питания или коммерческий температурный диапазон самого коммутатора.

Можно ли узнать потери кабеля только по DOM?

Разность удалённого Tx и локального Rx даёт ориентир, если показания сопоставимы и откалиброваны. DOM не заменяет корректное измерение вносимых потерь прибором: в оценку входят погрешности обоих модулей. Для приёмки важна методика измерения.

Нужна ли лицензия на обычный SFP-модуль?

Сам съёмный трансивер не создаёт универсального лицензионного требования. Но на конкретном оборудовании активация порта, скорости или функции может зависеть от лицензии. До заказа проверяют именно хост, чтобы рабочий модуль не оказался в неактивированном интерфейсе.

Что выбрать, если маркировка старого кабеля стёрлась?

Соберите данные о трассе, кроссах, старых модулях и результатах измерений. Цвет разъёма или успешная работа прежнего 1G — полезные подсказки, но не полная идентификация кабеля для новой скорости. При необходимости линию обследуют до закупки.

Как выбрать SFP-модуль, если один трансивер уже стоит?

Начните с его полного артикула и параметров удалённого порта. Для нового конца согласуйте стандарт, скорость, волокно, длины волн и рабочие мощности; затем проверьте поддержку нового модуля локальным оборудованием. Бренды концов могут различаться, если выполнены условия совместимости.

Нужно ли менять оба модуля при переходе с 1G на 10G?

Обычно заменяют оба гигабитных конца и проверяют возможность 10G на обоих устройствах. Двухскоростные изделия разбирают отдельно. Старое волокно и патч-корды можно сохранить, когда они соответствуют новому стандарту, длине и потерям.

Почему на SFP пишут 1,25G, хотя сеть гигабитная?

У 1000BASE-X номинальная скорость Ethernet составляет 1 Гбит/с, а линейная скорость с кодированием 8b/10b — 1,25 Гбит/с. Это разные параметры одного режима. Надпись 1,25G не означает, что Ethernet-порт передаст 1,25 Гбит/с полезных пользовательских данных.

Можно ли выбрать модуль только по длине волны 1310 нм?

Нет. На этой длине волны встречаются разные скорости и стандарты. Дополнительно нужны тип среды, разъём, допустимые мощности и потери, длина трассы и поддержка оборудованием. У BiDi проверяют также длину волны приёмника и встречный модуль.

Цвет защёлки SFP позволяет точно определить модель?

Цвет помогает ориентироваться внутри конкретной линейки, но не заменяет маркировку. Для заказа фиксируют производителя, полный Part Number и параметры изделия. Не переносите цветовой код одного бренда на другого поставщика.

Что выбрать для одного свободного волокна на двух концах?

Для обычного Ethernet-соединения рассматривают согласованную BiDi-пару с подходящей скоростью и встречными Tx/Rx. Если волокно уже занято системой уплотнения, сначала выясняют схему и свободные каналы. Добавлять произвольную BiDi-пару в существующую WDM-систему нельзя.

Два независимых оптических линка дают резервирование?

Резервирование зависит от схемы сети, настройки протоколов и независимости трасс и питания. Две пары SFP в одном коммутаторе и одном кабеле сохраняют общие точки отказа. Само количество трансиверов не определяет отказоустойчивость.

Отличаются ли требования для коммутатора и медиаконвертера?

На каждом устройстве проверяют точный тип порта, поддерживаемые скорости и допустимые трансиверы. Медиаконвертер с фиксированным 100BASE-FX не становится гигабитным от установки 1G SFP. Если с другой стороны стоит встроенная оптика, её параметры также входят в подбор.

Сколько дополнительных модулей покупать в запас?

Универсального процента нет. Учитывайте число действующих линий, критичность, доступность замены и количество разных исполнений. Для BiDi резерв должен покрывать обе стороны пары, для разных хостов — нужные кодировки. Сначала определяют номенклатуру резерва, затем количество.

Можно ли доверять успешному пингу после замены?

Пинг подтверждает прохождение небольших пакетов в момент проверки. Для приёмки нужны рабочая скорость, нагрузка в обоих направлениях, стабильность уровня и температуры, отсутствие недопустимого прироста ошибок. Длительность и критерии теста задают заранее.

Когда нужно заказывать обследование линии до покупки?

Когда неизвестны тип волокна и маршрут, отсутствуют исходные измерения, есть нестабильность или планируется увеличение скорости на старой ВОЛС. Сначала определяют пригодность канала, после этого формируют спецификацию. Мощный трансивер не устраняет плохие соединения и ограничения среды.

Достаточно ли соответствия SFP MSA для совместимости?

Нет. Спецификации задают общие интерфейсы и параметры, но конкретный хост дополнительно ограничивает поддерживаемые режимы, потребление, управление и кодировку модуля. Проверка модели устройства, порта и версии ПО остаётся обязательной частью подбора.

Подбор и заказ SFP-модулей в SFP Russia

В каталоге доступны Cisco, Juniper, MikroTik, HPE, D-Link, Huawei, Ubiquiti, SNR и QTECH. Категория бренда помогает найти ассортимент, а окончательный подбор выполняют под конкретное оборудование и линию.

Отправьте спецификацию через форму запроса на сайте или на sale@sfp-russia.ru. Можно прислать примерное ТЗ или описать задачу своими словами. Инженеры помогут выбрать трансиверы, проверить совместимость с существующей сетью и согласовать ответные модули. Для заказа укажите количество линий и число необходимых трансиверов: одна обычная двухсторонняя линия требует двух модулей, но комплект может уже включать пару.
