Совместимость SFP-модулей: Cisco, Juniper, MikroTik, HPE, D-Link, Huawei
Совместимость SFP-модулей проверяют на двух уровнях: каждый трансивер должен работать со своим оборудованием, а два конца линии — согласовываться друг с другом. Поэтому Cisco на одном конце и MikroTik на другом могут образовать рабочую Ethernet-линию. Но модуль с надписью «Cisco compatible» не получает автоматически поддержку во всех коммутаторах Cisco, а одинаковый LC-разъём не доказывает совместимость двух оптических интерфейсов.
Надёжная проверка начинается с точной связки: модель устройства, интерфейсная плата, номер и режим порта, версия ПО, полный артикул и ревизия трансивера. Ниже разберём Cisco, Juniper, MikroTik, HPE и Aruba, D-Link, Huawei, Ubiquiti, SNR, QTECH и серверные сетевые карты. Особое внимание — ситуациям, когда модуль определяется, но соединение не поднимается или работает нестабильно.

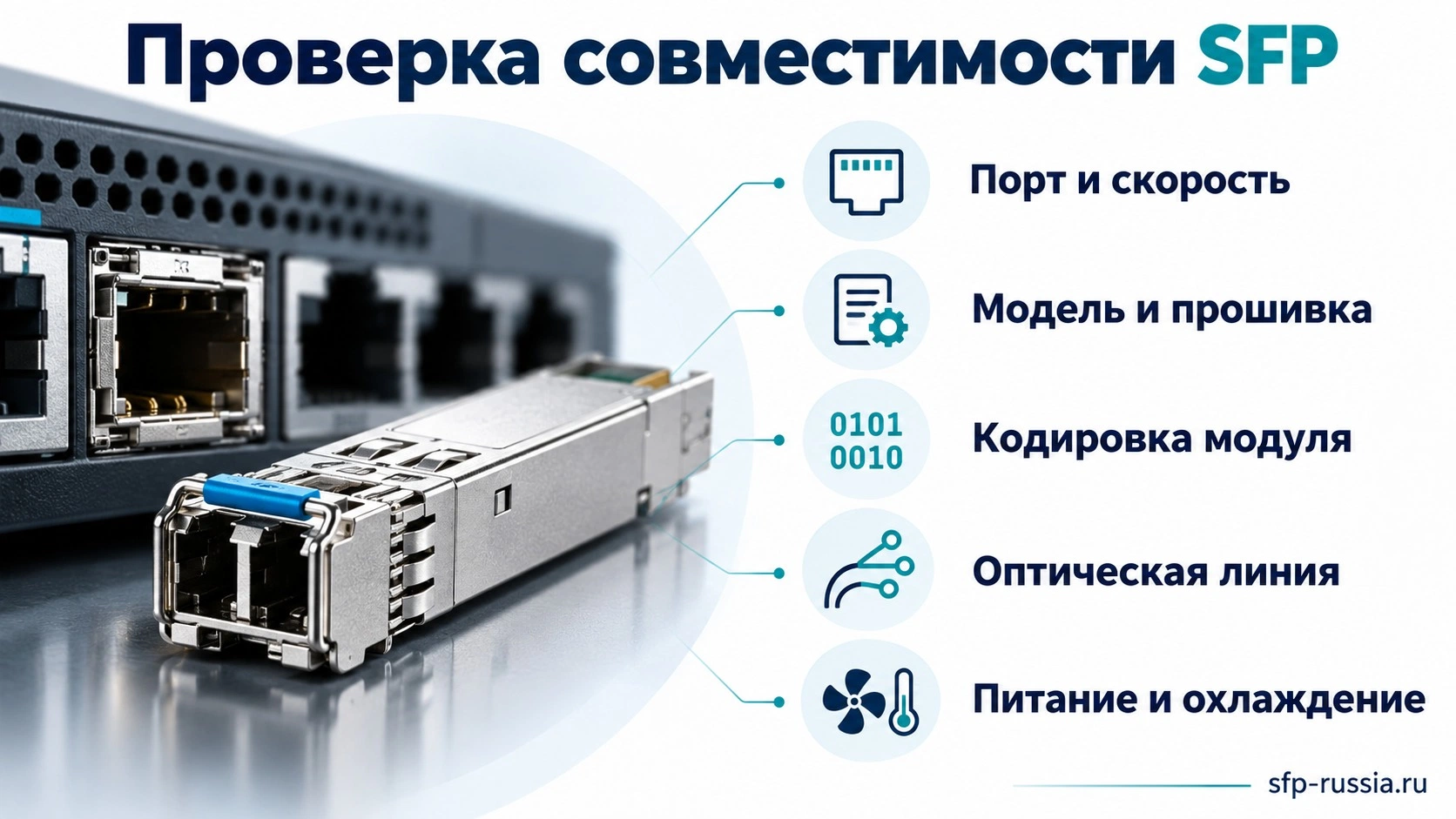

Что означает «SFP совместим»: пять обязательных проверок
Словом «совместимость» часто называют только отсутствие сообщения о чужом трансивере. Это слишком узкая проверка. EEPROM может читаться, интерфейс — показывать артикул и температуру, но физический канал всё равно останется Down. Или Link появится, а ошибки начнут накапливаться только под нагрузкой.
| Уровень | Что должно совпасть | Как проявляется проблема |
|---|---|---|
| Механика и питание | Подходящий корпус, посадка, допустимая мощность и охлаждение | Модуль не фиксируется, перегревается или не инициализируется |
| Электрический интерфейс | Скорость, тип сигнализации, число линий, поддерживаемые режимы хоста | Модуль виден, но выбранная скорость не работает |
| Протокол и режим порта | Ethernet/FC/PON, FEC, breakout, настройки конкретной платформы | Нет согласования, ошибки PCS/FEC или неверное число интерфейсов |
| Идентификация и программная поддержка | Допуск артикула, кодировка, аппаратная ревизия и версия ПО | Unsupported transceiver, блокировка или неполные диагностические данные |
| Оптическая линия | Стандарт передачи, волокно, Tx/Rx, разъём, полярность, уровни мощности | Нет света на Rx, перегрузка приёмника, нестабильный канал |
Форм-фактор SFP описывает не весь интерфейс целиком. Совместимость корпуса и стандартизованный интерфейс управления позволяют устройствам обмениваться служебными данными, но не обязывают любую платформу поддерживать любой существующий трансивер. Кроме того, работающий модуль и официально поддерживаемый модуль — разные статусы.
Таблица совместимости SFP по брендам: что проверять
Общая таблица «бренд A — да, бренд B — нет» вводит в заблуждение. Проверка идёт до конкретного порта и версии ПО. Эта таблица помогает собрать правильные исходные данные, но не заменяет перечень поддерживаемых сочетаний для вашего устройства.
| Бренд и платформы | Основа проверки | Особое внимание |
|---|---|---|
| Cisco: Catalyst, Nexus, маршрутизаторы | Optics-to-Device Compatibility Matrix: PID устройства, платы и трансивера, тип ОС и минимальная версия | Поддержка одного артикула в Catalyst не переносится автоматически на Nexus или интерфейсную плату маршрутизатора |
| Juniper: EX, QFX, MX, ACX, SRX | Hardware Compatibility Tool: платформа, плата/PIC, скорость, артикул и ограничения | Работа в одном EX не доказывает совместимость со всей серией MX или QFX; учитывать требования Junos |
| MikroTik: CRS, CSS, CCR, RouterBOARD | Таблицы интерфейсной совместимости, модель устройства, номер порта, RouterOS или SwOS | Режимы 1G/10G, Rate Select у многоскоростной оптики, ограничения медных модулей |
| HPE и Aruba | Семейство оборудования: AOS-S, AOS-CX, Comware либо серверный адаптер; соответствующее руководство по трансиверам | Точный суффикс A/B/C/D, поддерживаемая технология, версия ПО; режим допуска сторонней оптики не равен официальной поддержке |
| D-Link: DGS, DXS | Руководство конкретного устройства и его аппаратной ревизии, список DEM/DGS-модулей | У гигабитного SFP и uplink SFP+ разные возможности; буквы ревизии устройства имеют значение |
| Huawei: S-серия, CloudEngine, маршрутизаторы | Модель, интерфейсная плата, порт, версия VRP/ПО и инструмент подбора оптических модулей | Допуск модуля, режим интерфейса, диагностика, мощность и температура |
| Ubiquiti: UniFi, EdgeRouter, EdgeSwitch | Спецификация конкретного устройства, поддерживаемая скорость порта и модель модуля | Нельзя переносить поддержку одного UniFi на все EdgeRouter; для медных модулей отдельно проверяют скорости RJ45 и хоста |
| SNR и QTECH | Точная модель коммутатора, порт, перечень трансиверов и согласованное исполнение | Для чужой платформы нужна проверка именно этой связки, а не общее обещание по бренду модуля |
| Intel и другие сетевые адаптеры серверов | Модель адаптера, OEM-исполнение, firmware, драйвер, таблица совместимых изделий | Марка сервера не определяет автоматически допуск оптики установленной сетевой карты |
Совместимость SFP с Cisco: артикул устройства важнее названия серии
Для Cisco начните с PID коммутатора или интерфейсной карты. Затем сопоставьте его с PID трансивера, ОС и поддерживаемой версией программного обеспечения. Для модульных платформ важна линейная карта; для фиксированного коммутатора — uplink-модуль и конкретный тип порта.
Оптические характеристики и допуск хоста проверяют отдельно. Например, Cisco SFP-10G-SR — это 10GBASE-SR по MMF, а SFP-10G-LR — 10GBASE-LR по SMF. Даже при совпадении скорости они рассчитаны на разную среду. Ни кодировка, ни настройка скорости не превращают SR в LR.
Стороннее изделие с подходящей кодировкой может определяться платформой, но не становится оригинальным Cisco. Для Cisco сторонняя оптика не получает официальный статус поддержки только из-за читаемого PID. Если эксплуатация требует строго поддерживаемой конфигурации, это условие фиксируют до закупки.
Совместимость SFP с Juniper: платформа, PIC и Junos
У Juniper проверка строится по платформе и аппаратной конфигурации. На маршрутизаторе MX значение имеют установленные интерфейсные модули и PIC; на EX или QFX — тип порта и разрешённые режимы. Поиск только по слову «Juniper» оставляет слишком много неопределённых условий.
Hardware Compatibility Tool помогает сопоставить поддерживаемые трансиверы и их параметры. При этом поддержка сторонней оптики и техническая поддержка самого устройства не являются одним и тем же: при разборе неисправности может потребоваться замена на квалифицированный Juniper-компонент. В проекте с обязательной поддержкой вендора это существенное требование.
Совместимость SFP с MikroTik: проверьте конкретный порт
Для MikroTik особенно полезно разделять распознавание модуля и поддержку скорости. Порт может читать EEPROM гигабитного SFP, но не поддерживать гигабитный оптический режим. У CRS226-24G-2S+ порты SFP+1 и SFP+2 различаются по поддержке 1G; это наглядный пример того, почему одного названия семейства недостаточно.
Для многоскоростной оптики проверяют также Rate Select и настройки RouterOS. Поддерживаемые режимы модели XS+31LC10D включают 1G, 10G и 25G, но фактическая скорость ограничена портом и ответной стороной. Совместимость по нескольким скоростям не означает преобразование 1G в 10G внутри обычной оптической линии.
У медных модулей своя логика. Список скоростей RJ45 нельзя механически переносить на интерфейс к коммутатору. Кроме режима порта нужны тепловой бюджет и допустимое число одновременно установленных изделий. Массовая установка горячих медных модулей в соседние гнёзда требует проверки охлаждения.
Совместимость SFP с HPE и Aruba: разделите семейства оборудования
Надписи HP, HPE и Aruba объединяют оборудование разных поколений и архитектур. Сначала определите, используется ли ArubaOS-Switch, AOS-CX, Comware или серверный адаптер. Затем уточните полный артикул трансивера и аппаратную ревизию: близкие названия с разными суффиксами могут иметь разные условия применения.
Возможность разрешить неподдерживаемую оптику программно не гарантирует работу конкретной технологии. Например, 10G LRM семейства J9152 не поддерживается на Aruba 2930F; общая команда допуска сторонних изделий не добавляет отсутствующую аппаратную поддержку. Также отдельно проверяют требования к стековым или служебным соединениям.
Технический запуск и сопровождение по контракту следует согласовать до монтажа. Если для эксплуатации требуется поддерживаемая конфигурация, рабочий линк со сторонним модулем не закрывает это требование. Если используется HPE-сервер, определяющим может оказаться установленный Intel, Broadcom или другой сетевой адаптер и его OEM-прошивка.
Совместимость SFP с D-Link: учитывайте ревизию DGS/DXS
Для D-Link сравнивайте список модулей с руководством именно вашей аппаратной ревизии коммутатора. В семействе DGS-1510 поддерживаемые гигабитные SFP могут использоваться также в SFP+ портах, но это правило нельзя объявлять общим для всех DGS и DXS. Требуется проверка конкретной модели.
Обозначения DEM-310GT и DEM-431XT относятся к разным задачам: первый — гигабитная одномодовая оптика, второй — 10GBASE-SR. Для модификаций с DDM сверяют полный суффикс. Если диагностика на устройстве не отображается, это ещё не доказывает неисправность лазера: нужно проверить поддержку мониторинга в данной аппаратной и программной связке.
Совместимость SFP с Huawei: модель, плата и режим интерфейса
У Huawei уточняют серию и точный индекс устройства, интерфейсную плату, режим порта и версию ПО. Поддерживаемые технологии и характеристики трансиверов могут различаться между S-серией, CloudEngine и маршрутизаторами. Подтверждённая работа одного модуля в S5720 не означает автоматического допуска во всей линейке CloudEngine.
При диагностике полезно разделять сообщения о сертификации изделия, оптическом уровне и состоянии интерфейса. Необычная идентификация и отсутствие приёма света — разные причины отказа. Даже сертифицированный модуль не поднимет линию с перепутанной полярностью, несовпадающими режимами или неподходящим ответным трансивером.
Ubiquiti, SNR, QTECH и серверные адаптеры: ещё четыре нюанса
Для Ubiquiti проверяют конкретный UniFi, EdgeRouter или EdgeSwitch и доступные скорости слота. Многоскоростные медные модели могут иметь специальные возможности: например, UACC-CM-RJ45-MG поддерживает несколько скоростей. Эти свойства нельзя приписывать любой оптической модели с обозначением SFP+.
Для SNR и QTECH на чужой платформе требуйте подтверждение точного исполнения. Слова «MSA compatible» описывают соблюдение определённых интерфейсных требований, но не являются результатом испытаний во всех коммутаторах рынка. Полезна запись, с какой моделью, версией ПО, скоростью и типом линии проводилась проверка.
Серверные карты проверяют отдельно от коммутаторов. Для Intel X520 с SFP+ действует собственный перечень совместимых модулей; успешная работа трансивера в MikroTik не подтверждает его поддержку на X520. Пара «серверная карта — модуль» зависит также от исполнения адаптера, firmware и драйвера. Согласуйте эти данные до покупки, особенно если адаптер выпущен под OEM-брендом сервера.
Что такое кодировка SFP и решает ли перепрошивка все проблемы
В энергонезависимой памяти трансивера хранятся идентификационные и служебные данные: тип изделия, производитель, артикул, поддерживаемые интерфейсы, сведения для мониторинга. Хост считывает эти данные при установке. Для некоторых платформ имеют значение ожидаемые идентификаторы и дополнительные механизмы проверки.
Кодировка под платформу не изменяет физику изделия. Она не добавляет отсутствующий 1G-режим, не меняет лазер 850 нм на 1310 нм и не увеличивает допустимую мощность питания слота. Перезапись идентификаторов также не делает сторонний трансивер оригинальным изделием другого бренда. Для замены выбирают подходящее аппаратное исполнение и заранее согласованную совместимость.
Если поставщик предлагает «совместимый модуль», полезно уточнить три пункта: для какого точного устройства он предназначен, на какой версии ПО проверен и какие параметры входят в проверку. Обещание «запускается на Cisco» без этих сведений не описывает вашу конфигурацию.
Конкретные исключения: когда похожие модули и порты работают по-разному
Полезнее проверять точные ограничения, чем искать универсальное «все SFP совместимы». В таблице собраны показательные сочетания. Она не является общим списком разрешённых модулей: для закупки дополнительно нужны модель хоста, аппаратная ревизия и версия ПО.
| Конкретный случай | Особенность | Что это меняет при подборе |
|---|---|---|
| Cisco SFP-1G-SX | Даёт соединение 1G в поддерживаемых 10G-совместимых портах; в портах только 1G не работает | Даже надпись 1G не доказывает пригодность к старому гигабитному слоту |
| MikroTik CRS226-24G-2S+ | Первый SFP+ допускает 1G, второй — только 10G | Номер порта нужен вместе с моделью устройства |
| MikroTik CCR1016-12S-1S+ | Его порт SFP+ рассчитан на 10G; наличие отдельных SFP 1G не добавляет 1G этому uplink | Для гигабитной связи выбирают поддерживаемый гигабитный порт |
| MikroTik S+RJ10 | Несколько скоростей на RJ45, но требуется подходящий 10G SFP+ хост; автосогласование оставляют включённым | Не переносить скорости медной стороны на список режимов любого слота |
| Aruba 2930F и J9152 LRM | Этот тип LRM не поддерживается на 2930F | Допуск сторонних изделий программно не добавляет поддержку технологии |
| D-Link DGS-1510 | Для соответствующих моделей и ревизий предусмотрены поддерживаемые SFP 1G в SFP+ uplink | Проверять руководство своей ревизии; не распространять на все DGS/DXS |
| Сервер с адаптером Intel X520 | Требования к модулям определяются адаптером и его исполнением | Совместимость выбирают по NIC и firmware, а не только по марке корпуса сервера |
При замене важно различать оригинальный артикул, совместимое исполнение под платформу и похожий по оптике модуль. Это три разных основания выбора. Если в проекте зафиксирован оригинальный PID, подмена названия в EEPROM не выполняет условие поставки. Если разрешены совместимые изделия, фиксируют их собственные артикулы и проверенную конфигурацию.
У двустороннего DAC совместимость требуется обоим концам. Для соединения разных платформ может понадобиться соответствующее исполнение каждого окончания. У AOC требования также относятся к двум хостам и активной сборке целиком. Проверка одного конца в подходящем коммутаторе не подтверждает второй конец в серверной карте.
Совместимость 25G: что проверить в FEC, Rate Select и режиме порта
FEC — коррекция ошибок физического канала. У 25G применяются разные варианты, включая BASE-R FEC и RS-FEC; допустимый режим определяется трансивером, средой и платформой. Если на одном конце настроен несовместимый с другим режим, наличие света и правильной длины волны не спасает соединение. При этом настройка Auto на двух разных устройствах не доказывает одинаковый итоговый режим: нужно посмотреть фактическое состояние.
| Параметр | Что сопоставить на двух сторонах | Частая ловушка |
|---|---|---|
| Скорость и технология | 25G на обоих концах, подходящий SR/LR или кабельная сборка | 25G-порт оставлен в 10G-режиме после прежнего подключения |
| FEC | Предписанный и фактически применённый режим: none, BASE-R, RS либо допустимый Auto | Случайно отключить коррекцию ради краткого появления Link |
| Rate Select | Нужен ли выбор полосы/режима у конкретного многоскоростного изделия | Считать, что 1/10/25G всегда выбираются без настроек |
| Режим аппаратного порта | Самостоятельный интерфейс или дочерний после breakout, ограничения группы портов | Настраивать не тот логический интерфейс |
В AOS-CX для соответствующих платформ встречаются режимы error-control auto, none, base-r-fec и rs-fec. Это пример доступных вариантов, а не команда, которую нужно одинаково применить ко всем Aruba. Набор и действие параметров сверяют с моделью и выпуском ПО. Аналогично нельзя переносить синтаксис FEC из Junos на Cisco или MikroTik.
Исправленные FEC-ошибки и неисправимые ошибки — разные показатели. Исправленные показывают работу коррекции, их оценивают вместе со скоростью накопления и критериями конкретного интерфейса. Рост неисправимых кодовых слов требует разбирательства: полезные данные могут уже теряться. Одного абсолютного счётчика без времени наблюдения недостаточно для сравнения двух линий.
Можно ли соединить SFP разных производителей: Cisco с Juniper или MikroTik
Можно, если совместимость каждого модуля с локальным хостом и оптическая совместимость между концами подтверждены отдельно. На стороне Cisco ставят подходящий для Cisco трансивер, на стороне MikroTik — подходящий для конкретного MikroTik. В оптической линии согласовывают стандарт, скорость, тип волокна, длины волн, Tx/Rx и уровни мощности.
| Условная задача | Что должно выполняться | Частая ошибка |
|---|---|---|
| Cisco ↔ MikroTik, 10G по MMF | Оба хоста поддерживают выбранную 10GBASE-SR оптику; MMF соответствует расстоянию и потерям; Tx приходит в Rx | На одном конце SR, на другом LR только потому, что оба модуля 10G |
| Juniper ↔ Huawei, 1G по одному волокну | Каждый модуль допущен своим хостом; BiDi-пара имеет встречные Tx/Rx и согласованные бюджеты | Куплены два одинаковых BiDi-модуля |
| Старый SFP 1G ↔ новый SFP+ | Новый порт поддерживает 1G; оба конца работают в одном гигабитном оптическом режиме | Попытка напрямую связать фиксированный 10G-модуль с 1G-модулем |
| Сетевая карта ↔ коммутатор, 25G | Поддерживаются оба трансивера, 25G, требуемый режим FEC и параметры линии | Проверена оптика коммутатора, но не допуск адаптера сервера |
Одинаковый бренд на двух концах не исправит несовпадение стандартов. Разные бренды сами по себе не мешают стандартной Ethernet-линии. Однако для специальных режимов, проприетарных соединений или некоторых стековых каналов действуют отдельные условия — их нельзя выводить из правил обычного Ethernet.

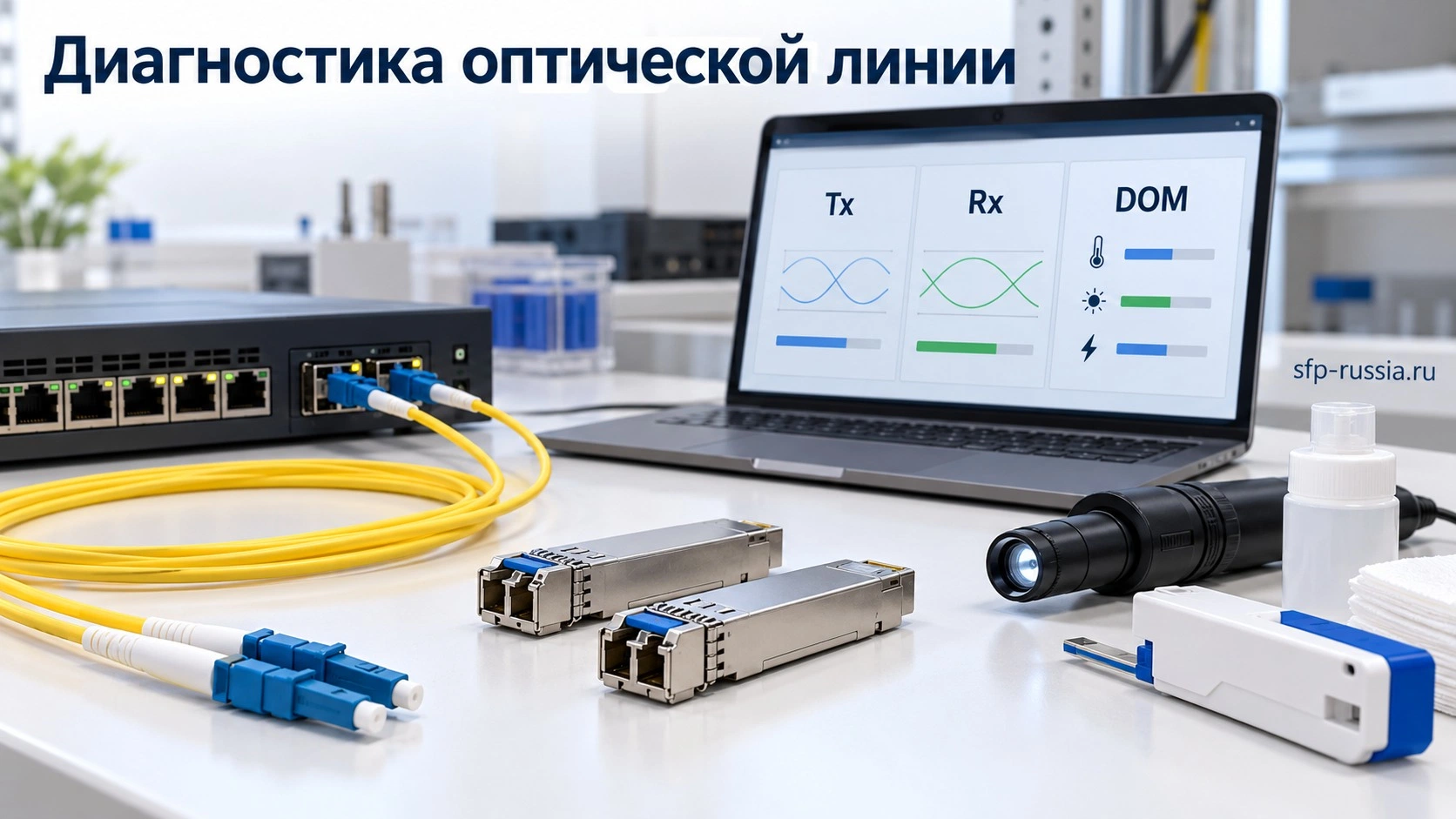

Модули определяются, но Link Down: что проверить первым
Разделите отказ на последовательные вопросы. Присутствует ли трансивер в инвентаризации? Включён ли интерфейс административно? Совпадают ли скорости? Есть ли принимаемая мощность? Не превышены ли пределы Rx? Не выбран ли неверный FEC? Такая последовательность уменьшает число случайных перестановок.
| Наблюдение | Вероятные направления проверки | Следующее действие |
|---|---|---|
| Модуль отсутствует в инвентаризации | Посадка, контакт, питание, допуск изделия, неисправность модуля или слота | Проверить журнал и точный артикул; сравнить с заведомо поддерживаемым исправным модулем |
| Артикул виден, свет не принимается | Удалённый Tx выключен, обрыв, полярность, загрязнение, неверная BiDi-пара | Проверить оба конца и измерить оптический уровень |
| Rx в допустимом диапазоне, канал Down | Скорость, протокол, режим порта, FEC, Rate Select, качество сигнала | Сопоставить настройки обоих хостов и типы оптики |
| Link появляется и пропадает | Пограничный уровень, перегрев, нестабильное соединение, ошибки физического канала | Сопоставить время событий с DOM и счётчиками |
| Link Up, но растут CRC/ошибки | Чистота торцов, качество трассы, уровни, режимы коррекции и сам модуль | Локализовать участок заменой одного элемента за раз и повторить нагрузочный тест |
| Link стабилен, приложение работает медленно | Ошибки, перегрузка, диски, CPU, маршрутизация, MTU и условия теста | Отделить проверку физической линии от производительности приложения |
Как проверить SFP на оборудовании: примеры команд
Ниже — команды просмотра для распространённых ОС. Имя интерфейса заменяют на фактическое, а синтаксис сверяют с версией своей платформы. Эти команды помогают собрать сведения; они не являются универсальным сценарием настройки.
| Платформа | Пример команды | Что искать |
|---|---|---|
| Cisco IOS XE, поддерживаемые Catalyst | show interfaces transceiver detail |
Температуру, Tx/Rx, пороги и предупреждения DOM |
| Juniper Junos | show interfaces diagnostics optics |
Оптическую диагностику поддерживаемых интерфейсов |
| MikroTik RouterOS | /interface ethernet monitor sfp-sfpplus1 once |
Фактическую скорость, обнаружение модуля, поддерживаемые показания SFP |
| Huawei VRP, поддерживаемые платформы | display transceiver interface GigabitEthernet 0/0/1 verbose |
Идентификацию, диагностические параметры и тревоги; имя интерфейса зависит от модели |
Отсутствие показателя не всегда равно нулевой мощности: часть модулей или платформ не предоставляет соответствующее поле. Сначала выясните, поддерживается ли измерение. Особенно осторожно трактуют данные сторонних изделий, неподдерживаемые режимы и медные трансиверы, у которых нет оптического приёмника.

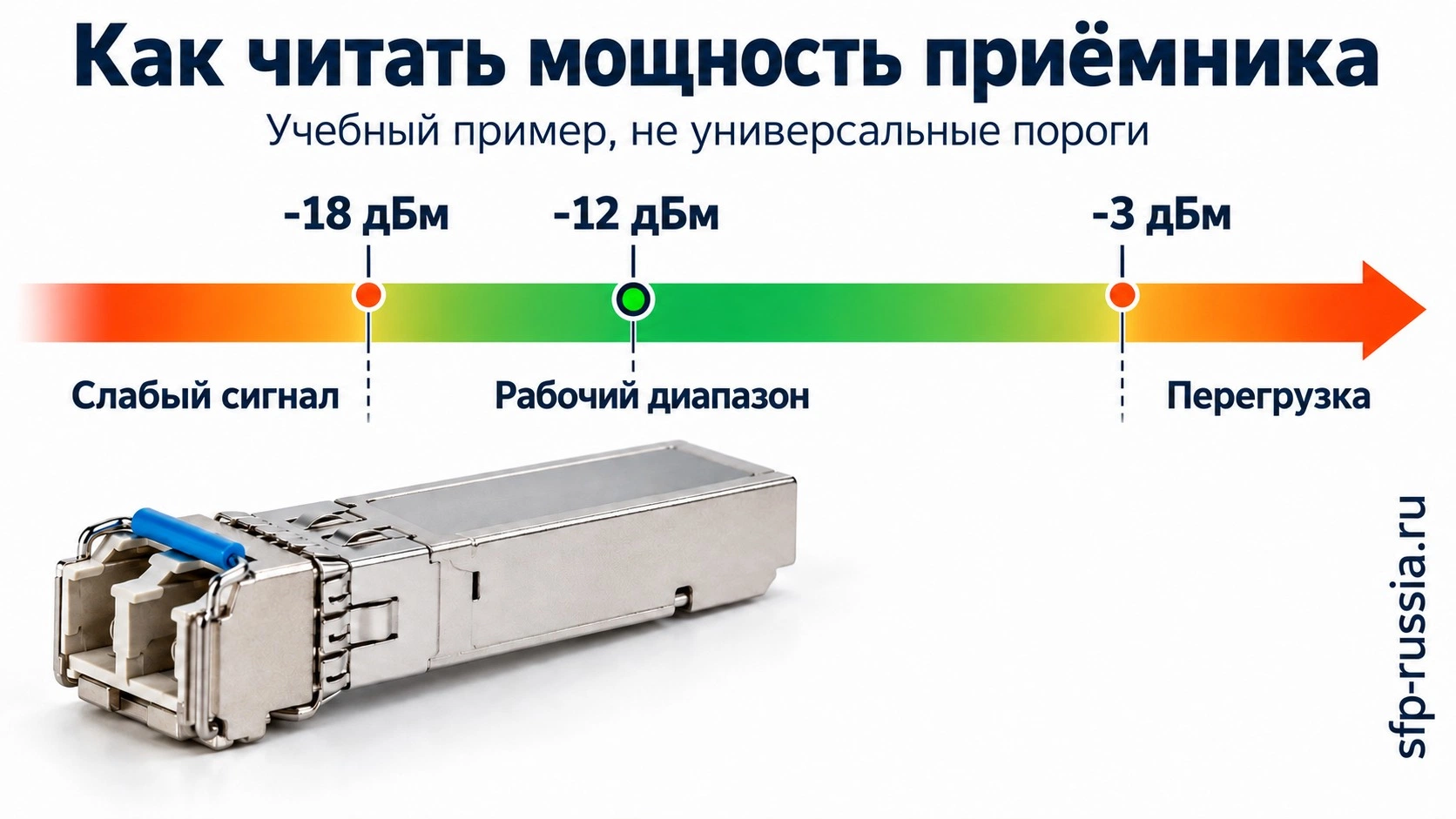

Как читать Tx и Rx: пример без универсальных «хороших значений»
Допустим, для учебной пары приёмник работает от −18 до −3 дБм, а измеренный Rx равен −12 дБм. Это на 6 дБ выше нижней границы и на 9 дБ ниже верхней. Значение попадает в этот условный диапазон, но для другого приёмника границы могут быть иными. Проверяют оба направления, запас и качество канала; один удачный снимок DOM не подтверждает стабильность на всех температурах.
Ток лазера, температура и оптическая мощность полезны в динамике. Сравнивайте показания с исходными значениями после монтажа и временем возникновения ошибок. Если уровень медленно ухудшается, нужно проверить трассу и соединения, а не сразу менять настройки допуска трансивера.
Что означают LOS, Tx Fault, DOM Alarm и ошибки CRC
Сначала установите, какой узел сообщает проблему. Локальный Rx относится к передатчику удалённой стороны и пути между ними. Локальный Tx — к собственному передатчику. Если перепутать эти направления, можно заменить исправный модуль вместо загрязнённого соединения на другом конце.
| Поле или симптом | Как его понимать | Практическая проверка |
|---|---|---|
| Module present | Хост обнаружил установленный модуль | Отдельно проверить допуск, скорость и рабочее состояние |
| Rx LOS / sfp-rx-loss | Приёмник сообщает потерю сигнала в поддерживаемом режиме | Удалённый Tx, полярность, трасса, соединения и правильность BiDi-пары |
| Tx Fault / sfp-tx-fault | Диагностический сигнал неисправности передающей части | Журнал, питание, температуру и проверку с исправным поддерживаемым модулем |
| Tx Disable | Передатчик отключён управляющим сигналом или режимом | Административное состояние, защитные события и допустимость изделия |
| Rx High / Low Warning | Уровень пересёк порог предупреждения конкретного изделия | Сравнить значение, рабочий диапазон и динамику, а не только цвет индикатора |
| Temperature Alarm | Сработал температурный порог | Вентиляцию, соседние горячие модули, нагрузку и пределы именно этой модели |
| CRC/FCS errors | Получены кадры с ошибкой контрольной суммы | Изменение счётчика, физический участок, модули и патч-корды |
| FEC corrected / uncorrected | Исправленные и неисправимые ошибки коррекции, когда FEC применяется | Режим коррекции, прирост за интервал, качество канала и потери трафика |
Предупреждение DOM, аварийный порог и гарантированный рабочий диапазон не обязательно являются одной и той же границей. Для приёмки сопоставляют параметры интерфейса, пределы изделия и требования проекта. Если поле показывает N/A, пустое значение или не поддерживается, его нельзя записывать как измеренные 0 дБм: 0 дБм — конкретная мощность 1 мВт.
Почему «Rx нормальный» ещё не означает исправную линию
DOM оценивает мощность, но не доказывает правильность протокола, скорости и качества принимаемого сигнала. Приёмник может видеть излучение и не восстанавливать допустимый поток данных. Поэтому при нормальном Rx и Link Down переходят к стандарту передачи, режимам портов, FEC и качеству канала. А при Link Up с CRC — к счётчикам и последовательной локализации неисправности.
Измеренная разница между удалённым Tx и локальным Rx — ориентир потерь, включающий погрешности двух датчиков. Сравнивать показания разных моделей нужно осторожно, особенно при разных типах калибровки и режиме измерения. Надёжная база для эксплуатации — сохранённые значения одной и той же связки после корректной приёмки.
| Учебное наблюдение | Изменение | Что проверять |
|---|---|---|
| После монтажа Rx −10 дБм; позже −14 дБм | Снижение на 4 дБ, примерно в 2,5 раза по мощности | Изменения трассы, соединения и изгибы; запас до чувствительности |
| Tx удалённой стороны −4 дБм; локальный Rx −9 дБм | Ориентировочная разность 5 дБ | Сопоставимость датчиков и подтверждение вносимых потерь прибором |
| CRC: 120 до теста и 120 после | Прирост 0 за выбранный интервал | Сохранить длительность и нагрузку; старое число не выдавать за новые ошибки |
| CRC: 120 до теста и 170 после | Прирост 50 | Локализовать причину и повторить проверку после устранения |
Пример со снижением на 4 дБ не задаёт универсальный аварийный порог. Для приёмника с большим запасом и для приёмника у границы последствия различаются. Температуру, Tx/Rx и ошибки полезно сохранять с одинаковыми отметками времени: это позволяет отличить постоянную проблему от события при нагреве или переключении.
Линк поднялся, но сеть не работает: где заканчивается совместимость SFP
После появления стабильного физического соединения проверка переходит на другие уровни. Оптический модуль не назначает VLAN, IP-адрес и маршрут. Если интерфейс 10G Up, новых физических ошибок нет, но пакет не доходит, случайная перепрошивка оптики обычно не отвечает на главный диагностический вопрос — где именно теряется трафик.
| Наблюдение | Следующий участок проверки | Что сохранить |
|---|---|---|
| Link Down, нет принимаемого сигнала | Физическая линия, удалённый передатчик, допуск и режимы | Состояние обоих портов, LOS, Tx/Rx, артикулы |
| Link Up, но растут CRC | Качество физического канала и компоненты соединения | Прирост ошибок, нагрузку, уровни и результаты замен |
| Link Up, MAC-адрес не изучается там, где ожидается | VLAN, тегирование, bridge, STP и направление трафика | Конфигурацию портов и таблицы MAC |
| Канальный обмен есть, удалённый IP недоступен | Адресацию, ARP/ND, маршруты, ACL и firewall | Схему подсетей и результаты проверки пути |
| Небольшие пакеты проходят, крупные — нет | MTU, инкапсуляцию и обработку слишком больших пакетов | Размер пакетов, маршрут и настройки каждого участка |
Такое разделение особенно полезно при соединении оборудования разных брендов: различаться могут и настройки порта, и названия полей. Проверяют эквивалентное поведение, а не буквальное совпадение команд. Для Ethernet-коммутации нужен согласованный режим передачи кадров; для маршрутизируемого порта — ещё и корректная конфигурация L3.
Как подтвердить совместимость перед массовой закупкой
Для ответственной сети полезен протокол испытаний одной репрезентативной связки. В него включают точные модели оборудования, версии ПО, артикулы и ревизии модулей, схему линии, скорость и настройки. После изменения этих условий старый результат не следует автоматически считать подтверждением новой конфигурации.
- Сохраните инвентаризацию и настройки портов до замены.
- Проверьте распознавание обоих трансиверов и сообщения журнала.
- Убедитесь в требуемой скорости и допустимых оптических уровнях.
- Проведите двунаправленный тест в согласованном режиме нагрузки и с нужными размерами кадров.
- Проверьте рост ошибок, потери, FEC-счётчики там, где они применяются, и температуру.
- Проверьте восстановление связи после предусмотренных проектом переподключения и перезапуска в согласованное окно.
- Сохраните итоговый протокол и известные ограничения.
Продолжительность и критерии теста задаёт проект. Утверждение «проверили за минуту, Link загорелся» не описывает устойчивость под нагрузкой. Для эксплуатации с обязательной поддержкой вендора отдельно фиксируют статус квалификации изделия: лабораторная работоспособность его не заменяет.
Что записать в протокол проверки: образец без выдуманных результатов
Заполняйте протокол фактическими наблюдениями. Пустое поле лучше предположения: если диагностический параметр не читается, так и запишите. В таблице ниже перечислены поля, которые помогают воспроизвести конфигурацию после поставки другой партии, обновления ПО или замены сетевой карты.
| Группа данных | Что фиксировать | Зачем это нужно |
|---|---|---|
| Хост A и хост B | Модель, ревизию, плату/NIC, firmware, драйвер или ОС, номер порта | Повторить именно проверенную связку |
| Два окончания | Собственные артикулы и ревизии модулей, серийные номера, требуемую кодировку | Отличать близкие исполнения и конкретные экземпляры |
| Канал | SMF/MMF и класс, длину, полярность, соединения, измеренные потери | Не приписывать результат другой кабельной линии |
| Режимы | Скорость, FEC, автосогласование/Rate Select при необходимости, breakout | Сопоставить настройки с фактическим состоянием |
| Измерения | Tx/Rx обоих концов, температуру, время, прирост ошибок и нагрузку | Отделить запуск Link от устойчивой работы |
| Критерии приёмки | Длительность и направления теста, размеры кадров, допустимые показатели, статус поддержки | Понимать, какие требования подтверждены, а какие не проверялись |
Если заменяется только один модуль, сначала зафиксируйте исходное состояние. После замены сравните уровни, скорость и ошибки в сопоставимых условиях. Одновременная замена двух трансиверов, патч-кордов и всех настроек может восстановить связь, но оставит неизвестной причину отказа и затруднит повторение результата.
Частые вопросы о совместимости SFP-модулей
Совместимы ли SFP-модули разных производителей?
Да, если каждый подходит своему оборудованию, а оптические интерфейсы согласованы. На двух концах линии не обязательно использовать один бренд, но обязательно проверить оба локальных допуска и физический канал.
Подойдёт ли Cisco SFP к MikroTik?
Это зависит от конкретного трансивера, модели MikroTik, номера порта и режима. Поддержка нужной скорости и технологии важнее надписи Cisco на этикетке. Для закупки потребуется проверка точной связки.
Подойдут ли любые SFP-модули для Juniper?
Нет. Проверяют платформу, интерфейсную плату, поддерживаемый артикул и версию Junos. Соответствие корпуса и читаемый EEPROM не гарантируют работу и официальный статус поддержки.
Почему HPE видит модуль, но не поднимает линк?
Распознавание памяти не подтверждает поддержку оптической технологии. Возможны неподдерживаемый режим, несовпадение скорости, параметры линии или ограничения конкретной платформы. Сначала определите семейство HPE/Aruba и точную модель.
Можно ли поставить SFP+ в SFP?
Фиксированный 10G-модуль не превратит гигабитный порт в 10G. Отдельные многоскоростные изделия умеют 1G, но применять их можно только при подтверждённой поддержке этого режима модулем и хостом.
Совместимы ли SFP28 и SFP+?
Размер корпуса похож, но работа на 10G зависит от поддержки обеих сторон. Многоскоростной SFP28 может работать в 10G-порту только в разрешённом 10G-режиме; фиксированный 25G не становится 10G автоматически.
MSA совместимость означает работу с любым коммутатором?
Нет. Соблюдение интерфейсных спецификаций не заменяет допуск конкретной платформы, проверку режима, мощности и версии ПО.
Можно ли соединить модули на 10 и 20 км?
Цифры дальности сами по себе не дают ответа. Нужны общий стандарт передачи, согласованные длины волн, допустимые мощности и потери в каждом направлении. Для предсказуемого результата выбирают подтверждённую пару.
Любая перепрошивка исправляет несовместимость?
Нет. Изменение служебных данных не меняет электрический интерфейс, лазер, приёмник и тепловые характеристики. Причину отказа сначала локализуют.
После обновления прошивки проверку нужно повторять?
Для ответственного соединения — да: версия ПО является частью проверенной конфигурации. Перед обновлением сохраняют рабочие параметры, сверяют поддержку и предусматривают согласованный способ восстановления.
Какая информация нужна для подбора совместимого модуля?
Полные модели обоих устройств и плат, порт, версия ПО/драйвера, нужная скорость, существующая оптика, волокно, длина, потери, разъёмы и условия температуры. Если есть обязательные требования к поддержке вендора, укажите их сразу.
Можно ли соединить оригинальный SFP с совместимым аналогом?
Да, если каждый разрешён своим хостом и интерфейсы согласованы между собой. Статус оригинальности не определяет длину волны, мощность и стандарт автоматически. Условия поддержки оборудования и требования договора проверяют отдельно от появления рабочего Link.
Что значит «универсальная кодировка»?
Такое название не доказывает поддержку всех платформ. Уточните список точных хостов, режимы и версии ПО. Даже одинаково читаемые служебные поля не добавляют отсутствующую электрическую совместимость, питание или нужный оптический стандарт.
Что делать при Unsupported transceiver?
Сохранить полный текст сообщения, модель хоста и трансивера, версию ПО и состояние порта. Затем проверить допуск артикула и нужное исполнение. Команды обхода допуска не заменяют проверку характеристик и могут менять статус поддержки; универсального безопасного набора для всех платформ нет.
Можно ли перепрошивкой превратить SR в LR?
Нет. У них различаются оптические компоненты и среда передачи. Изменение EEPROM не заменяет лазер, приёмник и оптическую систему. Для другой технологии нужен соответствующий аппаратный модуль.
Почему оба BiDi-модуля видят мало света?
Проверьте встречные Tx/Rx, чистоту соединений, потери на обеих рабочих длинах волн и допустимую пару. Ошибка направления или неподходящий спектральный диапазон не исправляется увеличением скорости порта. Уровни сравнивают с пределами каждого приёмника отдельно.
Почему Rx показывается как N/A?
Параметр может не поддерживаться модулем, хостом, выбранным режимом или версией ПО. N/A не означает автоматически отсутствие света и не равно нулю. Сопоставьте состояние интерфейса, остальные поля диагностики и измерение мощности.
Есть свет, но LOS не исчезает: модуль обязательно неисправен?
Нет. Уровень может быть ниже порога, измерение — не соответствовать рабочей длине волны, а сигнал — не подходить приёмнику. Нужны точные Tx/Rx, стандарт передачи, корректное измерение и проверка удалённой стороны.
Нулевые CRC гарантируют полную совместимость?
Нет. Это один показатель в определённых условиях и за определённое время. Нужны фактическая скорость, передача трафика, температурная стабильность, применимые FEC-счётчики и проверка восстановления связи. Часть ошибок может отражаться в других счётчиках.
Если растёт FEC corrected, надо немедленно отключить FEC?
Нет. Коррекция как раз исправляет часть ошибок. Оценивают прирост, допустимые критерии интерфейса, неисправимые ошибки и качество канала. Отключение нужного FEC может ухудшить связь или совсем не дать поднять интерфейс.
Пассивный DAC работает без проверки совместимости?
Нет. Сборка всё равно должна подходить обоим портам по скорости, электрическим характеристикам, длине и идентификации. У пассивного кабеля нет задачи преобразовать один неподдерживаемый режим хоста в другой.
Можно ли использовать Ethernet SFP в порту Fibre Channel?
Только если конкретная платформа и модуль явно поддерживают нужный режим. Похожий корпус и близкая цифра линейной скорости не делают Ethernet и FC одним протоколом. Для SAN выбирают FC-совместимое исполнение и проверяют обе стороны.
Модуль работает на холодном запуске, а после прогрева Link пропадает. Это кодировка?
Возможны тепловой режим, питание, пограничные оптические параметры или неисправность. Сопоставьте момент отказа с температурой, Tx/Rx и журналом, проверьте вентиляцию и поддерживаемое исправное изделие. По одному этому симптому причину кодировки установить нельзя.
Как заказать трансиверы с проверкой совместимости
Если вы только выбираете параметры линии, начните с руководства по выбору SFP-модуля. Для замены установленного изделия пришлите его полный артикул и сведения об оборудовании. Фотография маркировки помогает избежать путаницы между близкими исполнениями и комплектами.
Отправьте спецификацию, примерное ТЗ или описание задачи через форму запроса на сайте либо на sale@sfp-russia.ru. Инженеры SFP Russia помогут сопоставить оборудование, подобрать ответные трансиверы и проверить параметры линии. В заявке можно отдельно зафиксировать требование к оригинальному изделию, допустимость совместимого исполнения и необходимость подтверждения на конкретной конфигурации.
