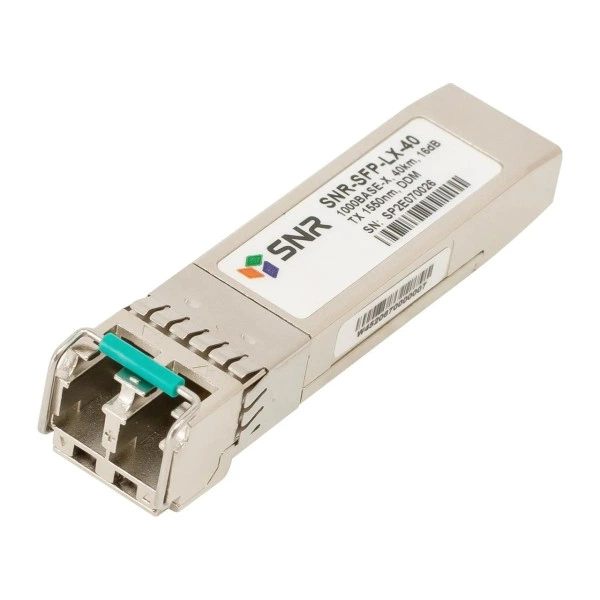

SFP оптический трансивер SNR-SFP-LX-40, 1 Гбит/с, 40 км

Назначение и основные параметры

Модель SNR-SFP-LX-40 в каталоге SFP и сетевых интерфейсов: оптический трансивер. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 40 км; разъём: LC Duplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

SNR-SFP-LX-40 связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические характеристики

SNR-SFP-LX-40 - основные данные артикула для проектной спецификации.

Где применяется

SNR-SFP-LX-40 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 40 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-SFP-LX-40: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Перед установкой SNR-SFP-LX-40 сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте SNR-SFP-LX-40 и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-SFP-LX-40; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-SFP-LX-40 выбирают с учётом отличий от близких артикулов.

• SNR-SFP-LX-20 - дальность: 40 км / 20 км; Tx: 1550 нм / 1310 нм.
• SNR-SFP-LX-20-I - дальность: 40 км / 20 км; Tx: 1550 нм / 1310 нм.
• SNR-SFP-LX-80 - дальность: 40 км / 80 км.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP-LX-40 - LC Duplex - одномодовая оптическая линия - ответная оптика - удалённое устройство

При согласовании трассы сопоставьте её пассивные элементы с допустимыми параметрами выбранной оптики.

Модуль на противоположный конец

Встречный интерфейс для SNR-SFP-LX-40 подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 1 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для SNR-SFP-LX-40 указана длина соединения 40 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. При расчёте оптического тракта с SNR-SFP-LX-40 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Сверьте маркировку SNR-SFP-LX-40, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SNR-SFP-LX-40 сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для SNR-SFP-LX-40 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Duplex. Изделие SNR-SFP-LX-40 перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

Заказ оформляют на артикул SNR-SFP-LX-40. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одномодовая оптическая линия.
