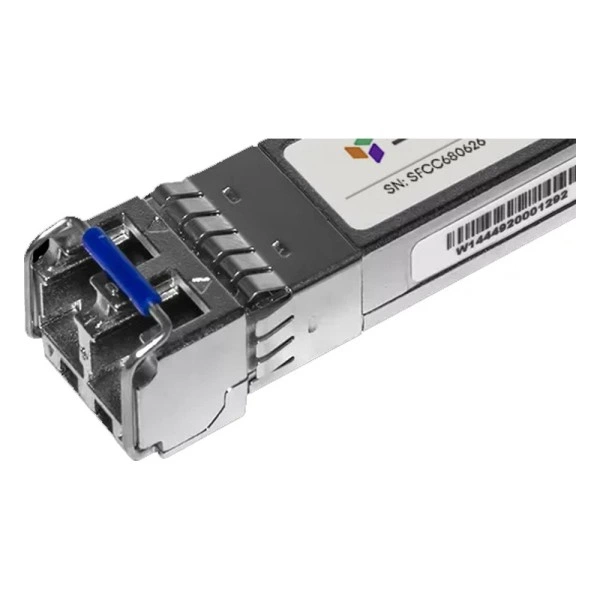

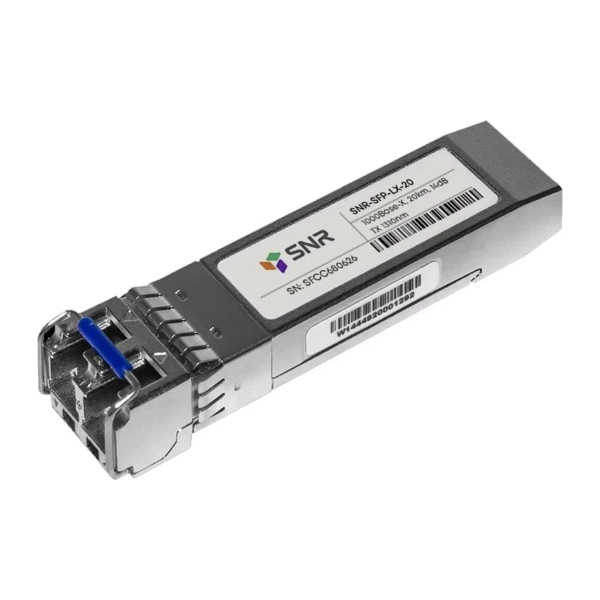

SFP оптический трансивер SNR-SFP-LX-20-I, 1 Гбит/с, 20 км

Назначение и основные параметры

Модель SNR-SFP-LX-20-I в каталоге SFP и сетевых интерфейсов: оптический трансивер. При выборе учитывайте: скорость: 1 Гбит/с; длина соединения: 20 км; разъём: LC Duplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Назначение SNR-SFP-LX-20-I - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические характеристики

SNR-SFP-LX-20-I: параметры исполнения для технического подбора.

Где применяется

SNR-SFP-LX-20-I рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для SNR-SFP-LX-20-I значением 20 км.

Совместимость с оборудованием

Для SNR-SFP-LX-20-I рассматривают оборудование типа: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Для сохранения действующего соединения сопоставьте параметры установленного и нового артикула.

Совместимость с программным обеспечением

Артикул SNR-SFP-LX-20-I сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте SNR-SFP-LX-20-I и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SNR-SFP-LX-20-I; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

SNR-SFP-LX-20-I полезно сопоставить с такими моделями перед заказом.

• SNR-SFP-LX-20 - близкое назначение; точные заказные коды, комплектация и допуск оборудования проверяются раздельно.
• SNR-SFP-LX-80 - дальность: 20 км / 80 км; Tx: 1310 нм / 1550 нм.
• SNR-SFP-LX-100 - дальность: 20 км / 100 км; Tx: 1310 нм / 1550 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP-LX-20-I - LC Duplex - одномодовая оптическая линия - ответная оптика - удалённое устройство

Для этого подключения важны кабельная среда, потери и оптический стандарт на обеих сторонах.

Модуль на противоположный конец

Встречный интерфейс для SNR-SFP-LX-20-I подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 1 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для SNR-SFP-LX-20-I указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. При расчёте оптического тракта с SNR-SFP-LX-20-I учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно SNR-SFP-LX-20-I.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SNR-SFP-LX-20-I после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание SNR-SFP-LX-20-I включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Duplex. Изделие SNR-SFP-LX-20-I перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

Для поставки SNR-SFP-LX-20-I согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одномодовая оптическая линия.
