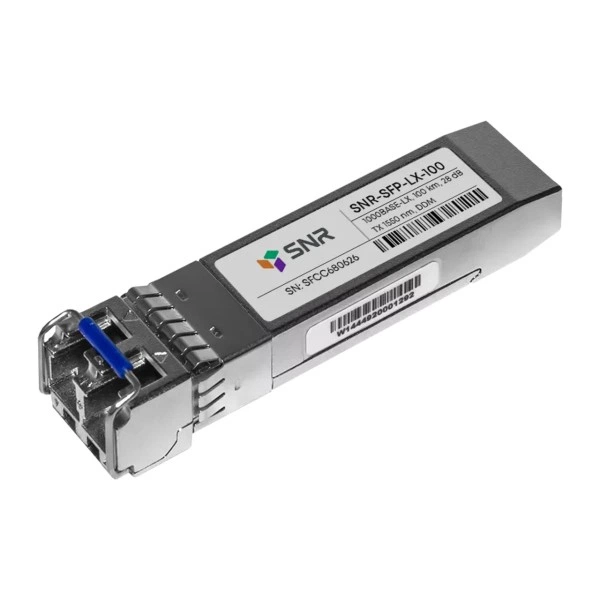

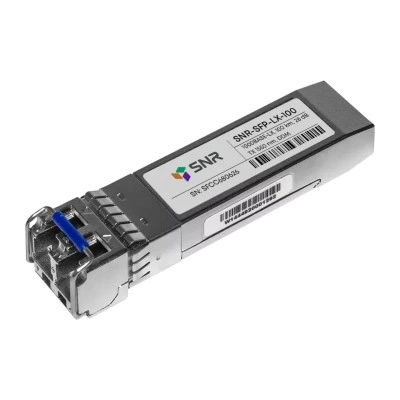

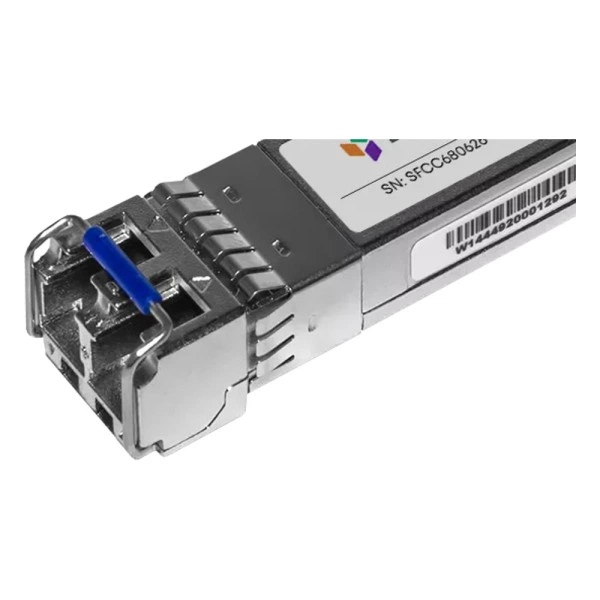

SFP оптический трансивер SNR-SFP-LX-100, 1 Гбит/с, 100 км

Назначение и основные параметры

SNR-SFP-LX-100 - оптический трансивер в каталоге SFP и трансиверов SNR. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 100 км; разъём: LC Duplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

SNR-SFP-LX-100 связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические характеристики

SNR-SFP-LX-100: параметры исполнения для технического подбора.

Где применяется

SNR-SFP-LX-100 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для SNR-SFP-LX-100 значением 100 км.

Совместимость с оборудованием

Класс принимающего оборудования для SNR-SFP-LX-100: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Для конфигурации с SNR-SFP-LX-100 важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте SNR-SFP-LX-100 и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SNR-SFP-LX-100; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

SNR-SFP-LX-100 сравнивают с соседними исполнениями по характеристикам линии.

• SNR-SFP-LX-20 - дальность: 100 км / 20 км; Tx: 1550 нм / 1310 нм.
• SNR-SFP-LX-20-I - дальность: 100 км / 20 км; Tx: 1550 нм / 1310 нм.
• SNR-SFP-LX-80 - дальность: 100 км / 80 км.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP-LX-100 - LC Duplex - одномодовая оптическая линия - ответная оптика - удалённое устройство

Начните проверку с режима локального порта, затем переходите к линии и удалённому приёмнику.

Модуль на противоположный конец

Пару для SNR-SFP-LX-100 проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 1 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для SNR-SFP-LX-100 указана длина соединения 100 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. При расчёте оптического тракта с SNR-SFP-LX-100 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно SNR-SFP-LX-100.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SNR-SFP-LX-100 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для SNR-SFP-LX-100 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Duplex. Изделие SNR-SFP-LX-100 перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

Заказ оформляют на артикул SNR-SFP-LX-100. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одномодовая оптическая линия.
