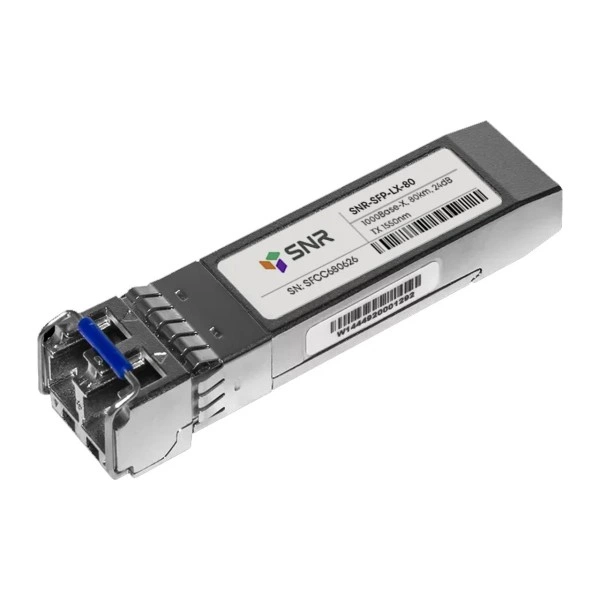

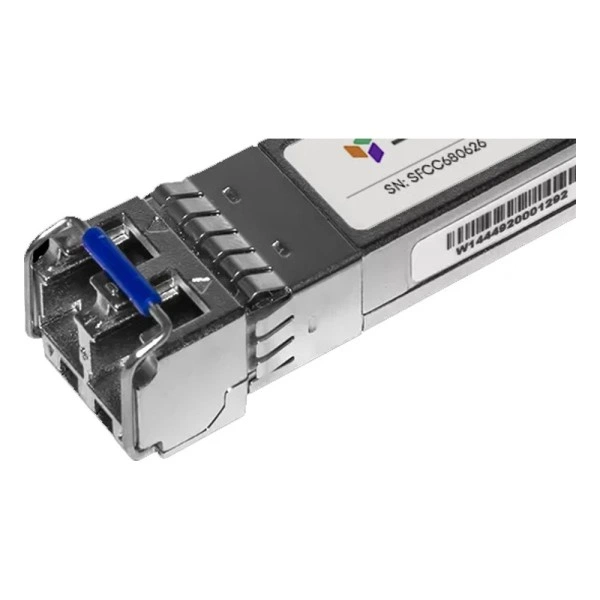

SFP оптический трансивер SNR-SFP-LX-80, 1 Гбит/с, 80 км

Назначение и основные параметры

Модель SNR-SFP-LX-80 в каталоге SFP и сетевых интерфейсов: оптический трансивер. При выборе учитывайте: скорость: 1 Гбит/с; длина соединения: 80 км; разъём: LC Duplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

SNR-SFP-LX-80 связывает интерфейс оборудования с согласованной линией передачи. Исполнение порта и кабельная среда определяют применимую конфигурацию. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические характеристики

SNR-SFP-LX-80: параметры исполнения для технического подбора.

Где применяется

SNR-SFP-LX-80 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 80 км для этого исполнения.

Совместимость с оборудованием

Для SNR-SFP-LX-80 рассматривают оборудование типа: коммутатор доступа или агрегации SNR с портом mini-GBIC либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Артикул SNR-SFP-LX-80 сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте SNR-SFP-LX-80 и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SNR-SFP-LX-80; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

SNR-SFP-LX-80 выбирают с учётом отличий от близких артикулов.

• SNR-SFP-LX-20 - дальность: 80 км / 20 км; Tx: 1550 нм / 1310 нм.
• SNR-SFP-LX-20-I - дальность: 80 км / 20 км; Tx: 1550 нм / 1310 нм.
• SNR-SFP-C45-80 - Tx: 1550 нм / 1450 нм; разъём: LC Duplex / LC.

Схема подключения

порт коммутатора доступа SNR - SNR-SFP-LX-80 - LC Duplex - одномодовая оптическая линия - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются.

Модуль на противоположный конец

Пару для SNR-SFP-LX-80 проверяют по параметрам обоих оконечных интерфейсов. Ориентир для сопоставления: скорость: 1 Гбит/с; среда передачи: SMF (одномодовое волокно); разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Условия и ограничения

Для SNR-SFP-LX-80 указана длина соединения 80 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. При расчёте оптического тракта с SNR-SFP-LX-80 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно SNR-SFP-LX-80.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SNR-SFP-LX-80 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание SNR-SFP-LX-80 включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Duplex. При возврате SNR-SFP-LX-80 в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

Заказ оформляют на артикул SNR-SFP-LX-80. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одномодовая оптическая линия.
