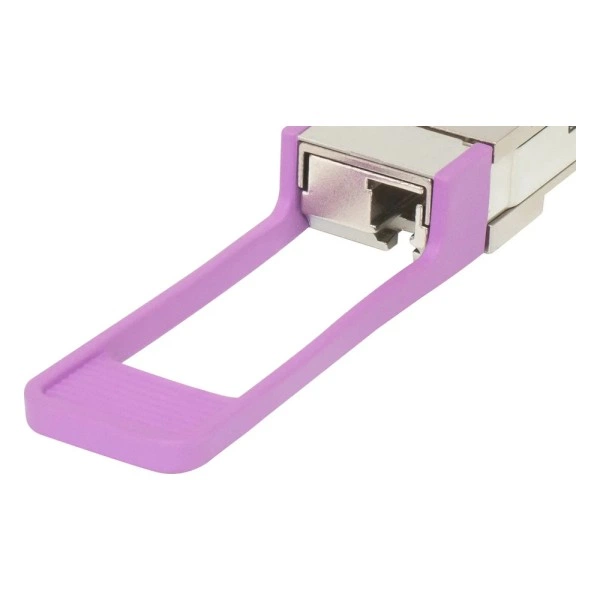

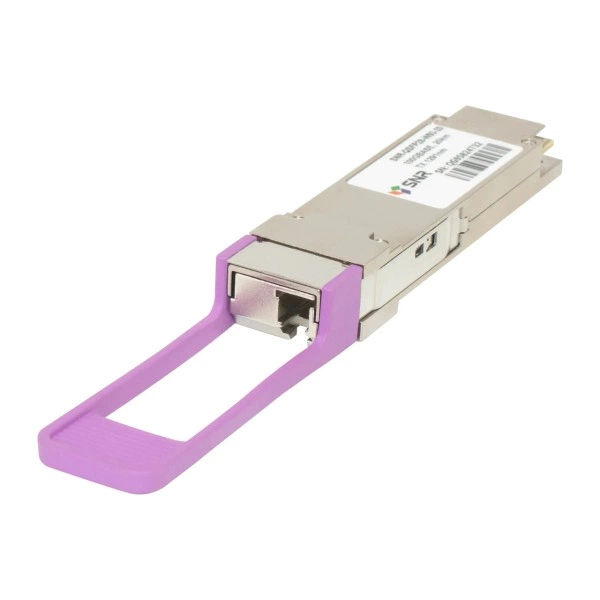

SFP QSFP28 оптический трансивер SNR-QSFP28-W93-20, 100 Гбит/с, 20 км

Назначение и основные параметры

SNR-QSFP28-W93-20 - QSFP28 оптический трансивер в каталоге SFP и трансиверов SNR. При выборе учитывайте: скорость: 100 Гбит/с; длина соединения: 20 км; разъём: LC Simplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Для SNR-QSFP28-W93-20 важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Режим передачи: 100 Гбит/с.

Технические характеристики

SNR-QSFP28-W93-20 - основные данные артикула для проектной спецификации.

Где применяется

SNR-QSFP28-W93-20 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 20 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Для SNR-QSFP28-W93-20 рассматривают оборудование типа: коммутатор доступа или агрегации SNR с портом QSFP28 либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Для конфигурации с SNR-QSFP28-W93-20 важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте SNR-QSFP28-W93-20 и порт QSFP28 с режимом 100 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-QSFP28-W93-20; требование к интерфейсу: порт QSFP28 с режимом 100 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-QSFP28-W93-20 полезно сопоставить с такими моделями перед заказом.

• SNR-QSFP28-W39-20 - Tx: 1291 нм / 1311 нм.
• SNR-QSFP28-W03-40 - дальность: 20 км / 40 км; Tx: 1291 нм / 1309.14 нм.
• SNR-QSFP28-W30-40 - дальность: 20 км / 40 км; Tx: 1291 нм / 1304.58 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-QSFP28-W93-20 - LC Simplex - одна жила одномодового волокна - ответная оптика - удалённое устройство

Начните проверку с режима локального порта, затем переходите к линии и удалённому приёмнику. Для SNR-QSFP28-W93-20 направление передачи Tx: 1291 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-QSFP28-W93-20 подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, разъём: LC Simplex и поддерживаемый режим обоих устройств.

Условия и ограничения

При расчёте оптического тракта с SNR-QSFP28-W93-20 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-QSFP28-W93-20 указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-QSFP28-W93-20 требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. Подготовьте принимающий порт QSFP28 с режимом 100 Гбит/с; убедитесь, что выбран именно SNR-QSFP28-W93-20.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SNR-QSFP28-W93-20 сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Для SNR-QSFP28-W93-20 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Simplex. Изделие SNR-QSFP28-W93-20 перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

В спецификации заказа зафиксируйте SNR-QSFP28-W93-20, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна); их включение в поставку определяется заказом.
