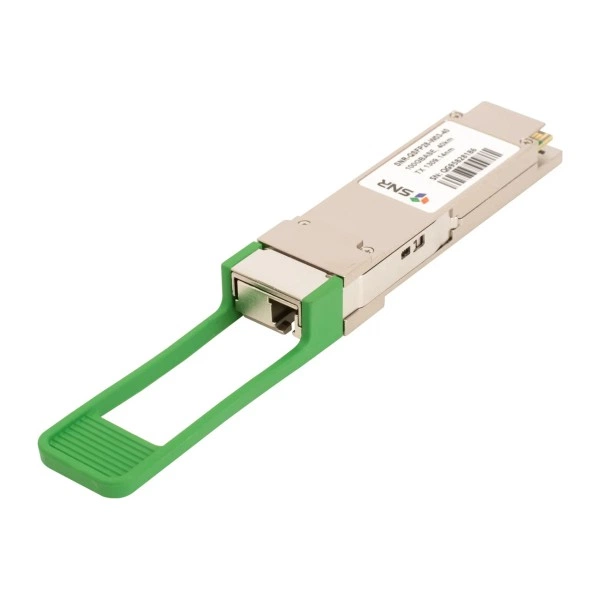

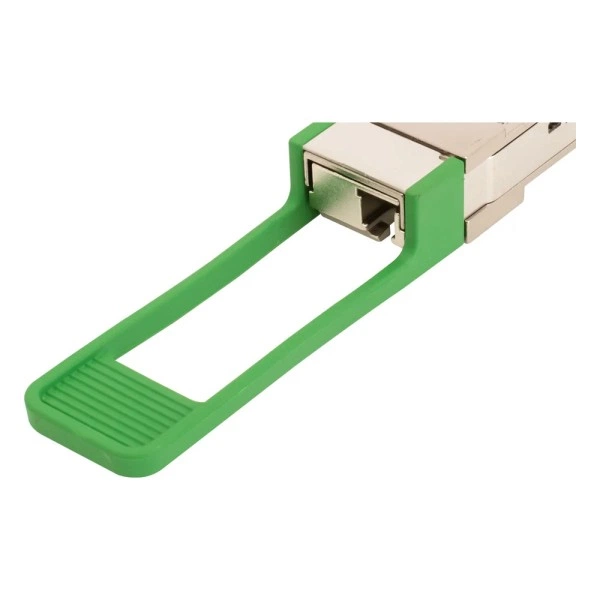

SFP QSFP28 оптический трансивер SNR-QSFP28-W03-40, 100 Гбит/с, 40 км

Назначение и основные параметры

В каталоге SFP и трансиверов модель SNR-QSFP28-W03-40 представлена как QSFP28 оптический трансивер. Основные данные для линии: скорость: 100 Гбит/с; длина соединения: 40 км; разъём: LC Simplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

SNR-QSFP28-W03-40 передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Режим передачи: 100 Гбит/с.

Технические характеристики

SNR-QSFP28-W03-40 - характеристики, необходимые для согласования линии.

Где применяется

SNR-QSFP28-W03-40 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для SNR-QSFP28-W03-40 значением 40 км.

Совместимость с оборудованием

Для SNR-QSFP28-W03-40 рассматривают оборудование типа: коммутатор доступа или агрегации SNR с портом QSFP28 либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Перед установкой SNR-QSFP28-W03-40 сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте SNR-QSFP28-W03-40 и порт QSFP28 с режимом 100 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-QSFP28-W03-40; требование к интерфейсу: порт QSFP28 с режимом 100 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-QSFP28-W03-40 полезно сопоставить с такими моделями перед заказом.

• SNR-QSFP28-W30-40 - Tx: 1309.14 нм / 1304.58 нм.
• SNR-QSFP28-W73-10 - дальность: 40 км / 10 км; Tx: 1309.14 нм / 1270 нм.
• SNR-QSFP28-W37-10 - дальность: 40 км / 10 км; Tx: 1309.14 нм / 1330 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-QSFP28-W03-40 - LC Simplex - одна жила одномодового волокна - ответная оптика - удалённое устройство

При согласовании трассы сопоставьте её пассивные элементы с допустимыми параметрами выбранной оптики. Для SNR-QSFP28-W03-40 направление передачи Tx: 1309.14 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-QSFP28-W03-40 подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, форм-фактор: QSFP28 и поддерживаемый режим обоих устройств.

Условия и ограничения

Для SNR-QSFP28-W03-40 указана длина соединения 40 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-QSFP28-W03-40 требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с SNR-QSFP28-W03-40 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Подготовьте принимающий порт QSFP28 с режимом 100 Гбит/с; убедитесь, что выбран именно SNR-QSFP28-W03-40.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SNR-QSFP28-W03-40 сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Оптические соединители SNR-QSFP28-W03-40 защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC Simplex. При возврате SNR-QSFP28-W03-40 в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация и заказ

Для поставки SNR-QSFP28-W03-40 согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одна жила одномодового волокна.
