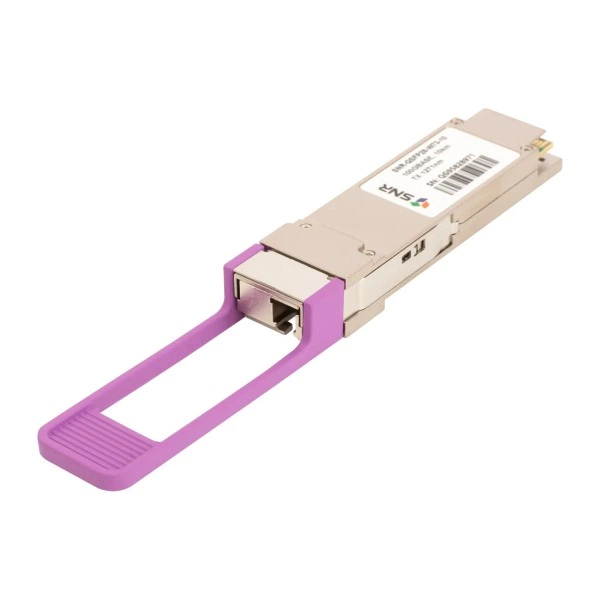

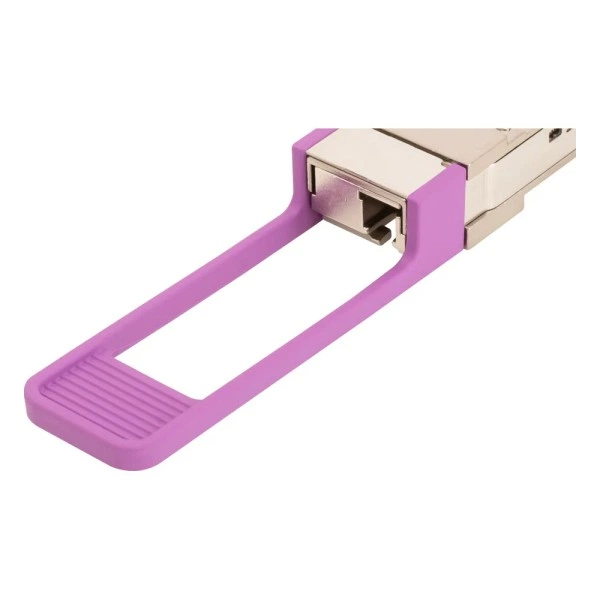

SFP QSFP28 оптический трансивер SNR-QSFP28-W73-10, 100 Гбит/с, 10 км

Назначение и основные параметры

Модель SNR-QSFP28-W73-10 в каталоге SFP и сетевых интерфейсов: QSFP28 оптический трансивер. Основные данные для линии: скорость: 100 Гбит/с; длина соединения: 10 км; разъём: LC Simplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

SNR-QSFP28-W73-10 передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Режим передачи: 100 Гбит/с.

Технические характеристики

SNR-QSFP28-W73-10 - характеристики, необходимые для согласования линии.

Где применяется

SNR-QSFP28-W73-10 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 10 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Для SNR-QSFP28-W73-10 рассматривают оборудование типа: коммутатор доступа или агрегации SNR с портом QSFP28 либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Поддержку SNR-QSFP28-W73-10 проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте SNR-QSFP28-W73-10 и порт QSFP28 с режимом 100 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-QSFP28-W73-10; требование к интерфейсу: порт QSFP28 с режимом 100 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-QSFP28-W73-10 сравнивают с соседними исполнениями по характеристикам линии.

• SNR-QSFP28-W37-10 - Tx: 1270 нм / 1330 нм.
• SNR-QSFP28-W03-40 - дальность: 10 км / 40 км; Tx: 1270 нм / 1309.14 нм.
• SNR-QSFP28-W30-40 - дальность: 10 км / 40 км; Tx: 1270 нм / 1304.58 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-QSFP28-W73-10 - LC Simplex - одна жила одномодового волокна - ответная оптика - удалённое устройство

При согласовании трассы сопоставьте её пассивные элементы с допустимыми параметрами выбранной оптики. Для SNR-QSFP28-W73-10 направление передачи Tx: 1270 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-QSFP28-W73-10 подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, передача Tx: 1270 нм и поддерживаемый режим обоих устройств.

Условия и ограничения

При расчёте оптического тракта с SNR-QSFP28-W73-10 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SNR-QSFP28-W73-10 указана длина соединения 10 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-QSFP28-W73-10 требует противоположных направлений передачи у встречного модуля.

Установка и замена

1. Сверьте маркировку SNR-QSFP28-W73-10, принимающий порт QSFP28 с режимом 100 Гбит/с и согласуйте работы на линии.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SNR-QSFP28-W73-10 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Обслуживание SNR-QSFP28-W73-10 включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Simplex. После обслуживания SNR-QSFP28-W73-10 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

Заказ оформляют на артикул SNR-QSFP28-W73-10. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна.
