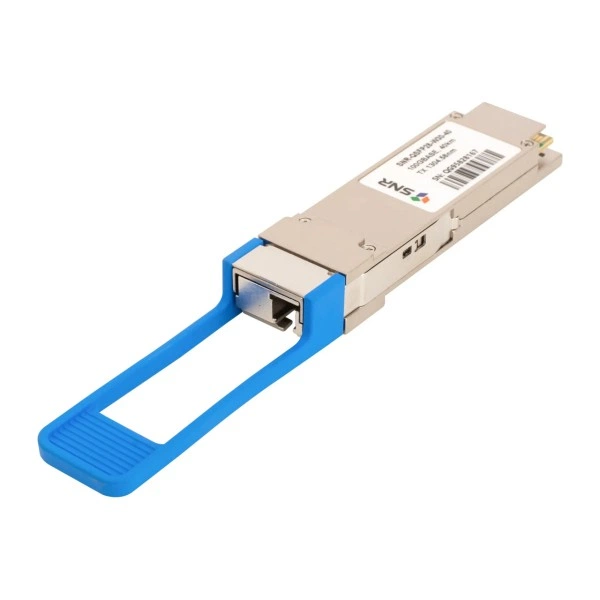

SFP QSFP28 оптический трансивер SNR-QSFP28-W30-40, 100 Гбит/с, 40 км

Назначение и основные параметры

SNR-QSFP28-W30-40 - QSFP28 оптический трансивер в каталоге SFP и трансиверов SNR. Параметры исполнения: скорость: 100 Гбит/с; длина соединения: 40 км; разъём: LC Simplex; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Для SNR-QSFP28-W30-40 важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Режим передачи: 100 Гбит/с.

Технические характеристики

SNR-QSFP28-W30-40: параметры исполнения для технического подбора.

Где применяется

SNR-QSFP28-W30-40 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 40 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Для SNR-QSFP28-W30-40 рассматривают оборудование типа: коммутатор доступа или агрегации SNR с портом QSFP28 либо подходящий сетевой узел другой марки. При работе с оборудованием Cisco, Juniper или QTECH отдельно согласуйте кодирование модуля и поддержку его режима. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Поддержку SNR-QSFP28-W30-40 проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте SNR-QSFP28-W30-40 и порт QSFP28 с режимом 100 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SNR-QSFP28-W30-40; требование к интерфейсу: порт QSFP28 с режимом 100 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

SNR-QSFP28-W30-40 полезно сопоставить с такими моделями перед заказом.

• SNR-QSFP28-W03-40 - Tx: 1304.58 нм / 1309.14 нм.
• SNR-QSFP28-W73-10 - дальность: 40 км / 10 км; Tx: 1304.58 нм / 1270 нм.
• SNR-QSFP28-W37-10 - дальность: 40 км / 10 км; Tx: 1304.58 нм / 1330 нм.

Схема подключения

порт коммутатора доступа SNR - SNR-QSFP28-W30-40 - LC Simplex - одна жила одномодового волокна - ответная оптика - удалённое устройство

После монтажа проверьте поднятие линка и диагностические показатели там, где они поддерживаются. Для SNR-QSFP28-W30-40 направление передачи Tx: 1304.58 нм; принимаемую волну согласуйте со встречным передатчиком.

Модуль на противоположный конец

Встречную сторону для SNR-QSFP28-W30-40 подбирают как противоположное спектральное исполнение BiDi. В спецификации пары укажите обе длины волны, длина соединения: 40 км и поддерживаемый режим обоих устройств.

Условия и ограничения

Для SNR-QSFP28-W30-40 указана длина соединения 40 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Одноволоконное исполнение SNR-QSFP28-W30-40 требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с SNR-QSFP28-W30-40 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. До установки SNR-QSFP28-W30-40 проверьте поддерживаемый артикул и конфигурацию порта: порт QSFP28 с режимом 100 Гбит/с.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SNR-QSFP28-W30-40 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для SNR-QSFP28-W30-40 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Simplex. После обслуживания SNR-QSFP28-W30-40 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

Заказ оформляют на артикул SNR-QSFP28-W30-40. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна.
