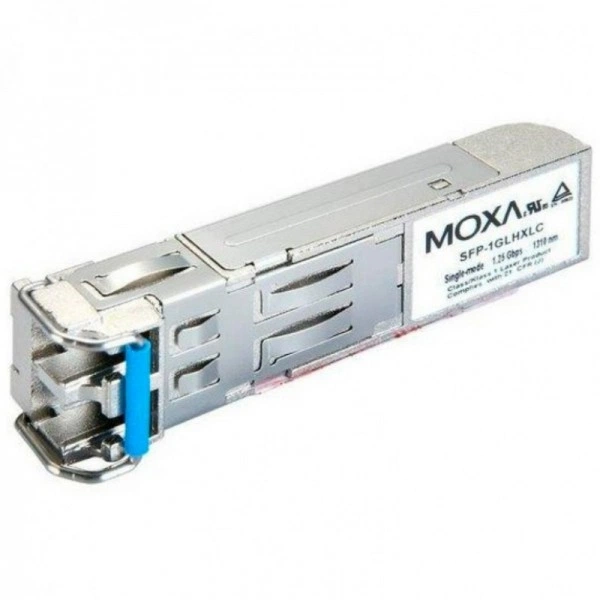

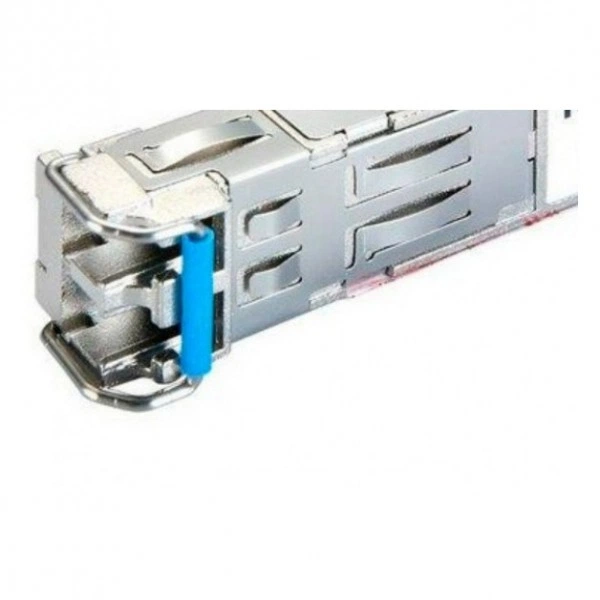

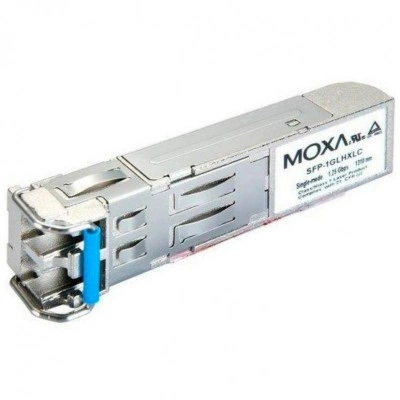

SFP оптический трансивер MOXA SFP-1GLHXLC, 1 Гбит/с, 40 km, LC Duplex

Информация о модели MOXA SFP-1GLHXLC

Модель MOXA SFP-1GLHXLC в каталоге SFP и сетевых интерфейсов: оптический трансивер. При выборе учитывайте: скорость: 1 Гбит/с; длина соединения: 40 km; разъём: LC Duplex; среда передачи: SMF, G.652.

Функциональные возможности

Назначение SFP-1GLHXLC - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Параметры исполнения SFP-1GLHXLC для сверки с линией и портом приведены ниже.

• Длина волны: 1310 нм.
• Среда передачи: SMF, G.652.
• Дальность / длина: 40 km.
• Стандарт / протокол: IEEE 802.3z.
• Скорость: 1 Гбит/с.
• Форм-фактор: SFP.
• Рабочая температура: 0 to 60°C.
• Разъём: LC Duplex.

Сценарии применения

SFP-1GLHXLC рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Номинальная длина соединения для выбора трассы: 40 km; фактические условия проверяют отдельно.

Совместимость с оборудованием

Рассматривайте MOXA SFP-1GLHXLC при подборе сменного интерфейса для оборудования типа «промышленный коммутатор или промышленный медиаконвертер». Требуется порт под сменный модуль с режимом 1 Гбит/с, а также явная поддержка артикула оборудованием и его ПО.

Совместимость с программным обеспечением

Для конфигурации с SFP-1GLHXLC важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте MOXA SFP-1GLHXLC и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула SFP-1GLHXLC; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Для выбора SFP-1GLHXLC сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

Перед заменой SFP-1GLHXLC рассмотрите отличия от MOXA SFP-1GLHXLC-T: температура: 0 to 60°C / -40 to 85°C. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1GLHXLC → одномодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Для этой модели указана длина волны 1310 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

Параметры маршрута: скорость: 1 Гбит/с; длина соединения: 40 km.

Модуль на противоположный конец

На удалённом узле с SFP-1GLHXLC должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 1 Гбит/с; длина волны: 1310 нм; среда передачи: SMF, G.652; разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

При расчёте оптического тракта с SFP-1GLHXLC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SFP-1GLHXLC указана длина соединения 40 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0 to 60°C. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и извлечение

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно SFP-1GLHXLC.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SFP-1GLHXLC после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание SFP-1GLHXLC включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Duplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. В спецификации заказа зафиксируйте MOXA SFP-1GLHXLC, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одномодовая оптическая линия); их включение в поставку определяется заказом.
