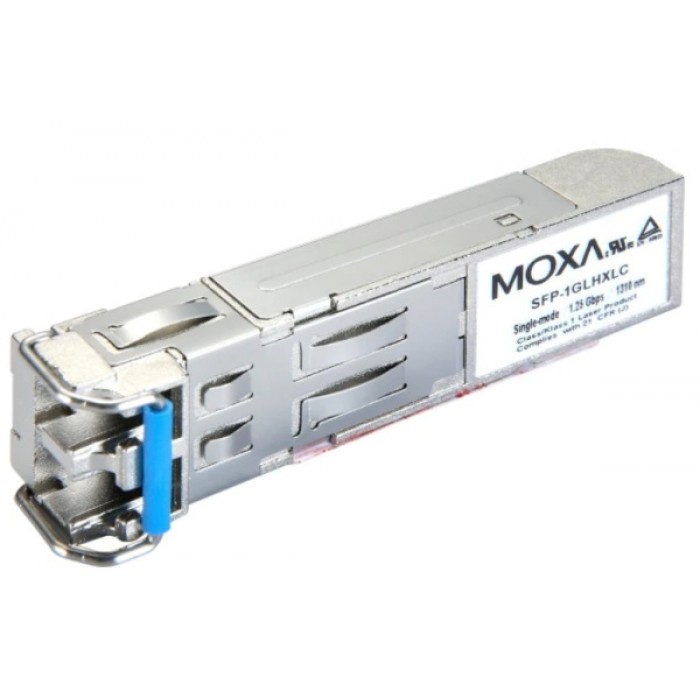

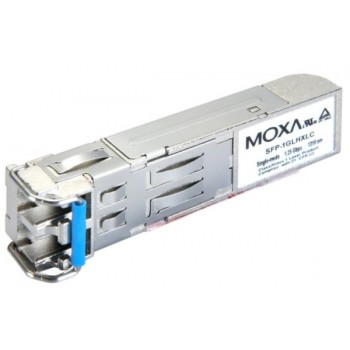

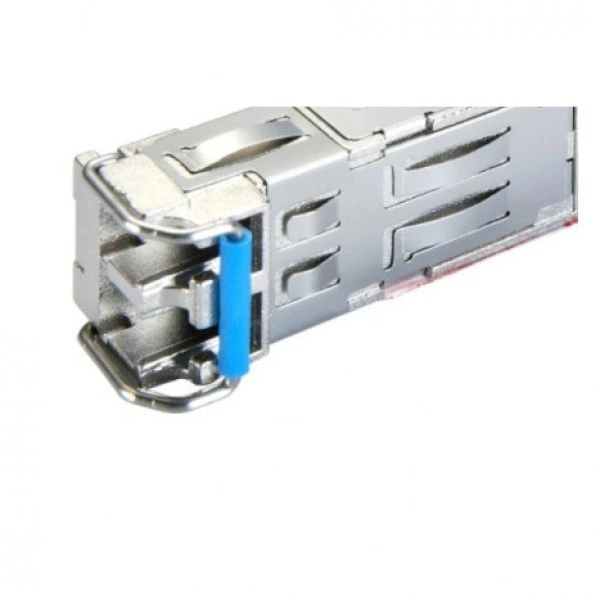

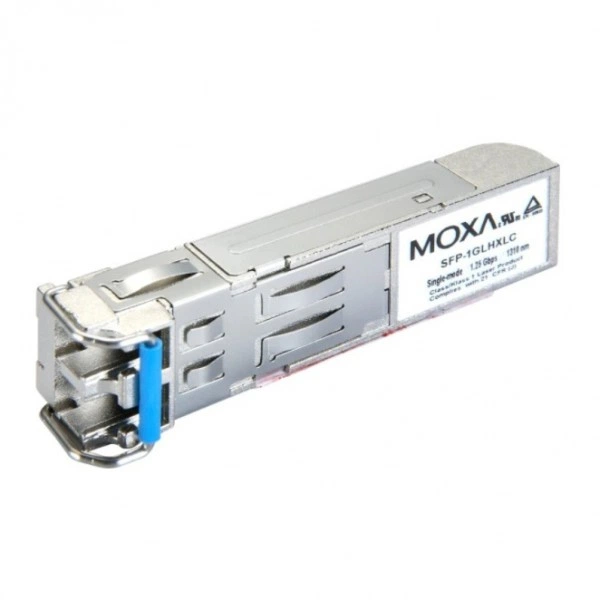

SFP оптический трансивер MOXA SFP-1GLHLC, 1 Гбит/с, 30 km, LC Duplex

Информация о модели MOXA SFP-1GLHLC

Модель MOXA SFP-1GLHLC в каталоге SFP и сетевых интерфейсов: оптический трансивер. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 30 km; разъём: LC Duplex; среда передачи: SMF, G.652.

Функциональные возможности

Назначение SFP-1GLHLC - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Параметры исполнения SFP-1GLHLC для сверки с линией и портом приведены ниже.

• Среда передачи: SMF, G.652.
• Рабочая температура: 0 to 60°C.
• Разъём: LC Duplex.
• Длина волны: 1310 нм.
• Форм-фактор: SFP.
• Дальность / длина: 30 km.
• Стандарт / протокол: IEEE 802.3z.
• Скорость: 1 Гбит/с.

Сценарии применения

SFP-1GLHLC рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Номинальная длина соединения для выбора трассы: 30 km; фактические условия проверяют отдельно.

Совместимость с оборудованием

Ориентир для MOXA SFP-1GLHLC - промышленный коммутатор или промышленный медиаконвертер, в котором предусмотрен порт под сменный модуль с режимом 1 Гбит/с. Совпадение разъёма проверяют вместе с кодировкой изделия и списком поддерживаемых модулей.

Совместимость с программным обеспечением

Перед установкой SFP-1GLHLC сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте MOXA SFP-1GLHLC и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одномодовая оптическая линия; разъём LC Duplex.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула SFP-1GLHLC; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

Для выбора SFP-1GLHLC сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

При сравнении SFP-1GLHLC и MOXA SFP-1GLHXLC: длина соединения: 30 km / 40 km. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1GLHLC → одномодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел.

Для этой модели указана длина волны 1310 нм; встречный интерфейс согласуют также по допустимым оптическим уровням.

Параметры маршрута: скорость: 1 Гбит/с; длина соединения: 30 km.

Модуль на противоположный конец

Встречный интерфейс для SFP-1GLHLC подбирают по тому же протоколу и среде передачи. Для согласования используйте скорость: 1 Гбит/с; длина волны: 1310 нм; среда передачи: SMF, G.652; разъём: LC Duplex. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

При расчёте оптического тракта с SFP-1GLHLC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SFP-1GLHLC указана длина соединения 30 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0 to 60°C. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и извлечение

1. Сверьте маркировку SFP-1GLHLC, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одномодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением SFP-1GLHLC согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для SFP-1GLHLC контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC Duplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. При заказе MOXA SFP-1GLHLC проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одномодовая оптическая линия.
