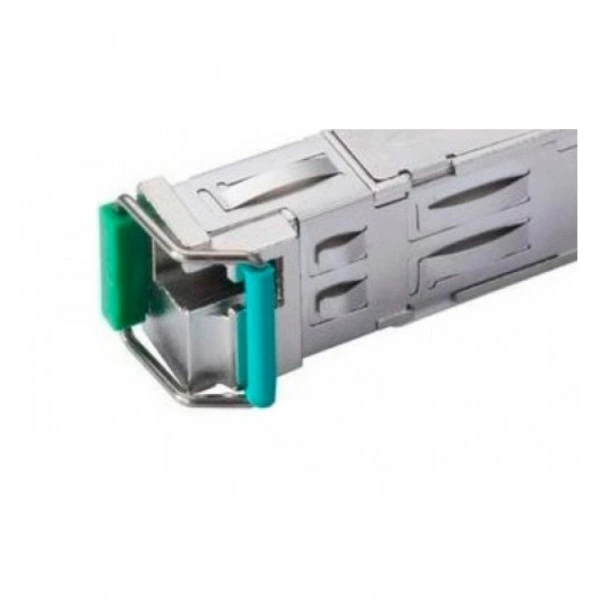

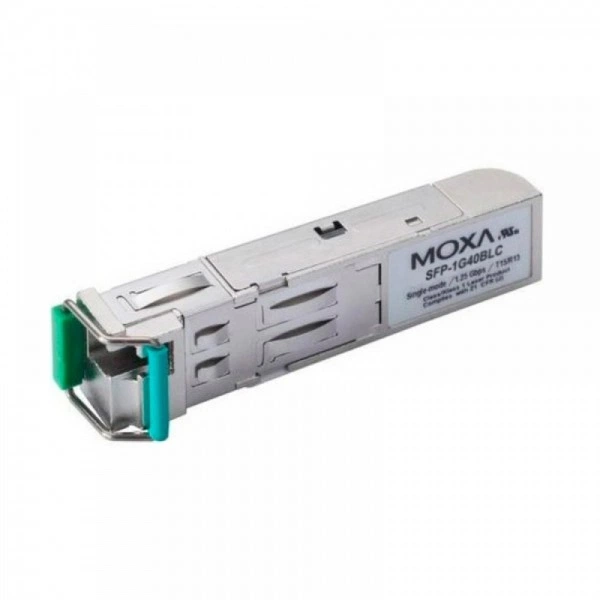

SFP оптический трансивер MOXA SFP-1G40BLC, 1 Гбит/с, 40 km, LC Simplex

Информация о модели MOXA SFP-1G40BLC

MOXA SFP-1G40BLC - оптический трансивер в каталоге SFP и трансиверов MOXA. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 40 km; разъём: LC Simplex; среда передачи: SMF, G.652.

Функциональные возможности

SFP-1G40BLC передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Для этого исполнения: Tx: 1550 нм; Rx: 1310 нм. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Для SFP-1G40BLC при согласовании конфигурации используют следующие данные.

• Среда передачи: SMF, G.652.
• Приём Rx: 1310 нм.
• Скорость: 1 Гбит/с.
• Дальность / длина: 40 km.
• Разъём: LC Simplex.
• Форм-фактор: SFP.
• Рабочая температура: 0 to 60°C.
• Передача Tx: 1550 нм.
• Стандарт / протокол: IEEE 802.3z.

Сценарии применения

SFP-1G40BLC рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. Номинальная длина соединения для выбора трассы: 40 km; фактические условия проверяют отдельно.

Совместимость с оборудованием

Тип оборудования для согласования MOXA SFP-1G40BLC: промышленный коммутатор или промышленный медиаконвертер. При выборе порта учитывайте порт под сменный модуль с режимом 1 Гбит/с; окончательный подбор выполняют по модели шасси и интерфейсной платы.

Совместимость с программным обеспечением

Поддержку SFP-1G40BLC проверяют в версии ПО конкретного принимающего устройства. Параметры порта, лицензии и режим передачи должны соответствовать выбранному соединению. Для сверки используйте MOXA SFP-1G40BLC и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Встречная сторона: MOXA SFP-1G40ALC, с отдельной проверкой её принимающего оборудования.
• Принимающее оборудование с поддержкой артикула SFP-1G40BLC; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

Сравнение SFP-1G40BLC с соседними позициями помогает выбрать исполнение линии и проверить ограничения.

Аналоги и варианты замены

При сравнении SFP-1G40BLC и MOXA SFP-1G40ALC-T: температура: 0 to 60°C / -40 to 85°C. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Маршрут соединения для SFP-1G40BLC: порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1G40BLC → одна жила одномодового волокна → MOXA SFP-1G40ALC → второй сетевой узел. От SFP-1G40BLC к удалённой стороне передаётся 1550 нм; обратный сигнал принимается на 1310 нм.

Для выбора режима и трассы: скорость: 1 Гбит/с; длина соединения: 40 km.

Модуль на противоположный конец

Для встречной стороны SFP-1G40BLC предусмотрено исполнение MOXA SFP-1G40ALC. Его направления: Tx: 1310 нм; Rx: 1550 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

Для SFP-1G40BLC указана длина соединения 40 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0 to 60°C. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение SFP-1G40BLC требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с SFP-1G40BLC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Сверьте маркировку SFP-1G40BLC, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте SFP-1G40BLC после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Оптические соединители SFP-1G40BLC защищайте от пыли и закрывайте заглушками при отключении. Перед коммутацией проверяйте чистоту торцов и соответствие патч-кордов. Интерфейс для осмотра и коммутации: LC Simplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. При заказе MOXA SFP-1G40BLC проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одна жила одномодового волокна; встречная сторона: MOXA SFP-1G40ALC.
