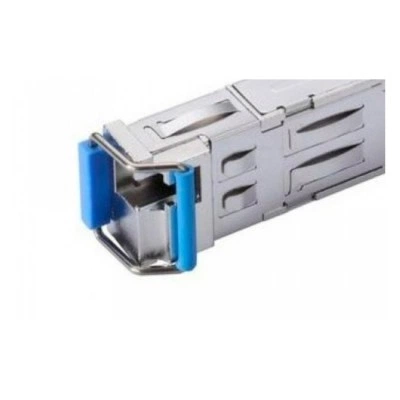

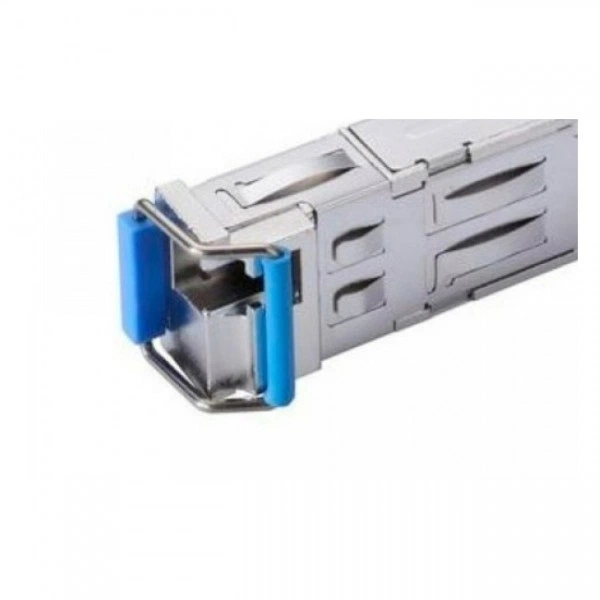

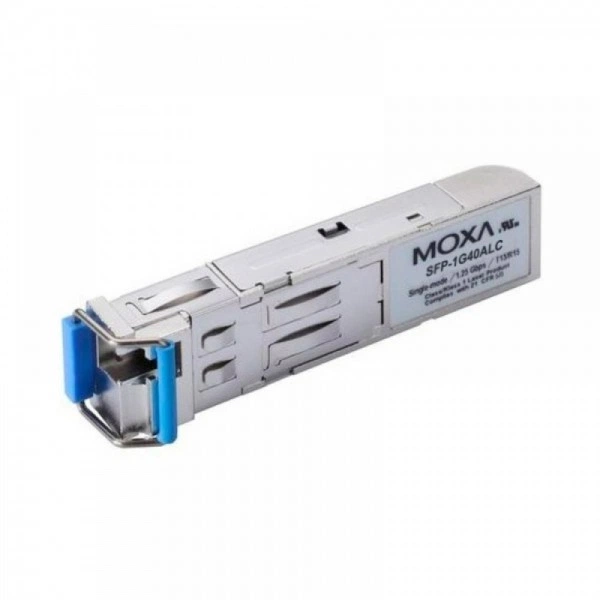

SFP оптический трансивер MOXA SFP-1G40ALC, 1 Гбит/с, 40 km, LC Simplex

Информация о модели MOXA SFP-1G40ALC

Модель MOXA SFP-1G40ALC в каталоге SFP и сетевых интерфейсов: оптический трансивер. При выборе учитывайте: скорость: 1 Гбит/с; длина соединения: 40 km; разъём: LC Simplex; среда передачи: SMF, G.652.

Функциональные возможности

Одноволоконная схема SFP-1G40ALC позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1310 нм; Rx: 1550 нм. Для контроля состояния указана диагностика: DDM. Режим передачи: 1 Гбит/с.

Технические особенности

Параметры исполнения SFP-1G40ALC для сверки с линией и портом приведены ниже.

• Дальность / длина: 40 km.
• Приём Rx: 1550 нм.
• Скорость: 1 Гбит/с.
• Передача Tx: 1310 нм.
• Рабочая температура: 0 to 60°C.
• Форм-фактор: SFP.
• Стандарт / протокол: IEEE 802.3z.
• Среда передачи: SMF, G.652.
• Разъём: LC Simplex.

Сценарии применения

SFP-1G40ALC рассматривают для сетей промышленных объектов: связи шкафов автоматики, производственных узлов и диспетчерского оборудования с совместимыми интерфейсами. При планировании размещения узлов учитывайте длину соединения 40 km для этого исполнения.

Совместимость с оборудованием

Тип оборудования для согласования MOXA SFP-1G40ALC: промышленный коммутатор или промышленный медиаконвертер. При выборе порта учитывайте порт под сменный модуль с режимом 1 Гбит/с; окончательный подбор выполняют по модели шасси и интерфейсной платы.

Совместимость с программным обеспечением

Артикул SFP-1G40ALC сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте MOXA SFP-1G40ALC и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём LC Simplex.
• Встречная сторона: MOXA SFP-1G40BLC, с отдельной проверкой её принимающего оборудования.
• Принимающее оборудование с поддержкой артикула SFP-1G40ALC; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

Для выбора SFP-1G40ALC сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

Для сравнения с SFP-1G40ALC в каталоге можно открыть MOXA SFP-1G40BLC. Подбор ведут по поддержке в оборудовании и полной спецификации: длина соединения: 40 km. Даже при совпадении основных параметров кодировка и допустимая конфигурация могут различаться.

Схема подключения

порт под сменный модуль с режимом 1 Гбит/с → MOXA SFP-1G40ALC → одна жила одномодового волокна → MOXA SFP-1G40BLC → второй сетевой узел.

От SFP-1G40ALC к удалённой стороне передаётся 1310 нм; обратный сигнал принимается на 1550 нм.

Параметры маршрута: скорость: 1 Гбит/с; длина соединения: 40 km.

Модуль на противоположный конец

Для встречной стороны SFP-1G40ALC предусмотрено исполнение MOXA SFP-1G40BLC. Его направления: Tx: 1550 нм; Rx: 1310 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

При расчёте оптического тракта с SFP-1G40ALC учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для SFP-1G40ALC указана длина соединения 40 km. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0 to 60°C. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение SFP-1G40ALC требует противоположных направлений передачи у встречного модуля.

Установка и извлечение

1. До установки SFP-1G40ALC проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа SFP-1G40ALC сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Обслуживание SFP-1G40ALC включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC Simplex. Температура хранения в упаковке: -40...85°C.

Комплектация

Стандартный комплект серии: 1 модуль SFP-1G, 1 гарантийная карта. В спецификации заказа зафиксируйте MOXA SFP-1G40ALC, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна; встречная сторона: MOXA SFP-1G40BLC); их включение в поставку определяется заказом.
