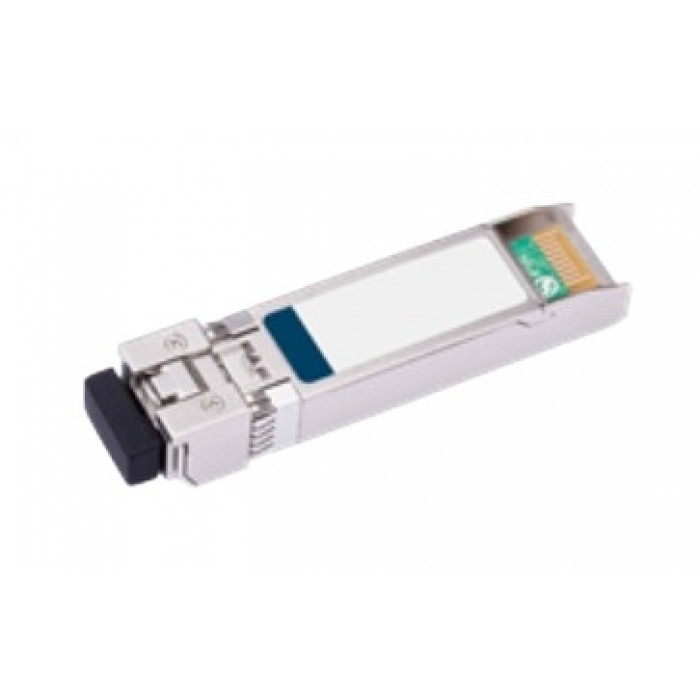

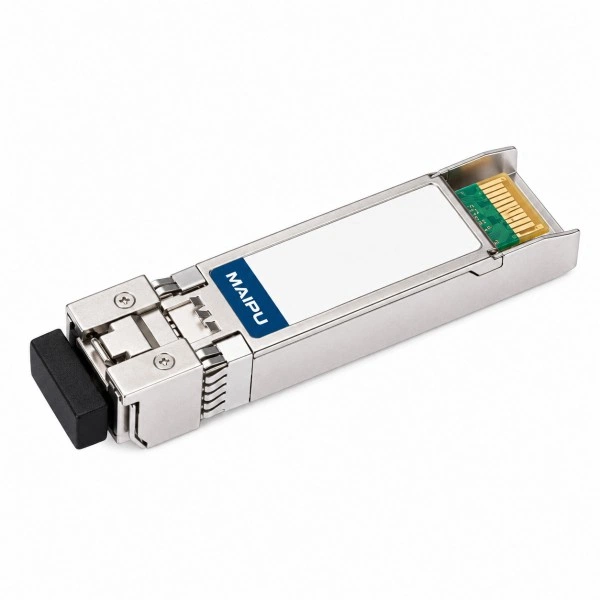

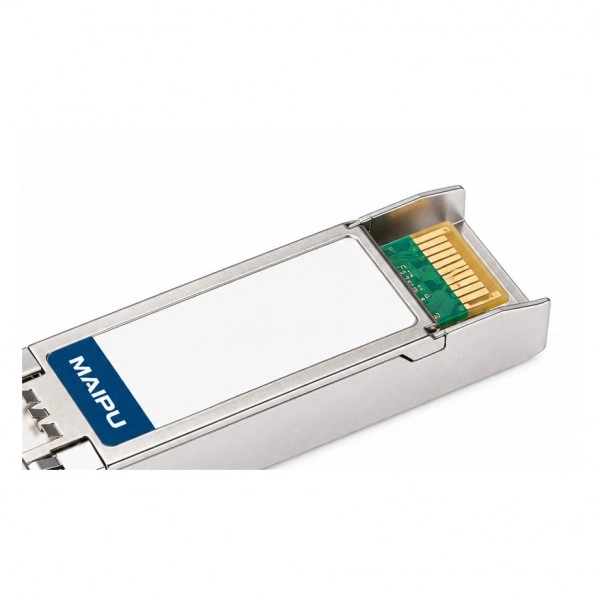

SFP+ оптический трансивер MAIPU MP-B531XL-3CD40, 10 Гбит/с, 40 км, LC

Информация о модели MAIPU MP-B531XL-3CD40

Модель MAIPU MP-B531XL-3CD40 в каталоге SFP и сетевых интерфейсов: SFP+ оптический трансивер. При выборе учитывайте: скорость: 10 Гбит/с; длина соединения: 40 км; разъём: LC; среда передачи: SMF (Одномодовый).

Функциональные возможности

Для MP-B531XL-3CD40 важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для этого исполнения: Tx: 1330 нм; Rx: 1270 нм. Для контроля состояния указана диагностика: Поддержка DDM/DOM. Режим передачи: 10 Гбит/с.

Технические особенности

Параметры исполнения MP-B531XL-3CD40 для сверки с линией и портом приведены ниже.

• Разъём: LC.
• Передача Tx: 1330 нм.
• Дальность / длина: 40 км.
• Форм-фактор: SFP+.
• Скорость: 10 Гбит/с.
• Приём Rx: 1270 нм.
• Рабочая температура: От 0 до 70 oС.
• Среда передачи: SMF (Одномодовый).

Сценарии применения

MP-B531XL-3CD40 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Длину маршрута сопоставляют с указанным для MP-B531XL-3CD40 значением 40 км.

Совместимость с оборудованием

Ориентир для MAIPU MP-B531XL-3CD40 - управляемый коммутатор или маршрутизатор, в котором предусмотрен порт SFP+ с режимом 10 Гбит/с. Совпадение разъёма проверяют вместе с кодировкой изделия и списком поддерживаемых модулей.

Совместимость с программным обеспечением

Для конфигурации с MP-B531XL-3CD40 важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте MAIPU MP-B531XL-3CD40 и порт SFP+ с режимом 10 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула MP-B531XL-3CD40; требование к интерфейсу: порт SFP+ с режимом 10 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Встречная сторона: MAIPU MP-B351XL-3CD40, с отдельной проверкой её принимающего оборудования.

Отличия от ближайших моделей

При согласовании замены MP-B531XL-3CD40 приведённые различия проверяют вместе с поддержкой оборудования.

Аналоги и варианты замены

Для подбора замены MP-B531XL-3CD40 можно сопоставить с MAIPU MP-S311X2-NCL10: длина соединения: 40 км / 10 км; температура: От 0 до 70 oС / От 0 до 60 oС. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

порт SFP+ с режимом 10 Гбит/с → MAIPU MP-B531XL-3CD40 → одна жила одномодового волокна → MAIPU MP-B351XL-3CD40 → второй сетевой узел.

От MP-B531XL-3CD40 к удалённой стороне передаётся 1330 нм; обратный сигнал принимается на 1270 нм.

Для выбора режима и трассы: скорость: 10 Гбит/с; длина соединения: 40 км.

Модуль на противоположный конец

Для встречной стороны MP-B531XL-3CD40 предусмотрено исполнение MAIPU MP-B351XL-3CD40. Его направления: Tx: 1270 нм; Rx: 1330 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

Для MP-B531XL-3CD40 указана длина соединения 40 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 70 oС. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение MP-B531XL-3CD40 требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с MP-B531XL-3CD40 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и извлечение

1. Сверьте маркировку MP-B531XL-3CD40, принимающий порт SFP+ с режимом 10 Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением MP-B531XL-3CD40 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для MP-B531XL-3CD40 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: LC. При возврате MP-B531XL-3CD40 в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация

Заказ оформляют на артикул MAIPU MP-B531XL-3CD40. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: одна жила одномодового волокна; встречная сторона: MAIPU MP-B351XL-3CD40.
