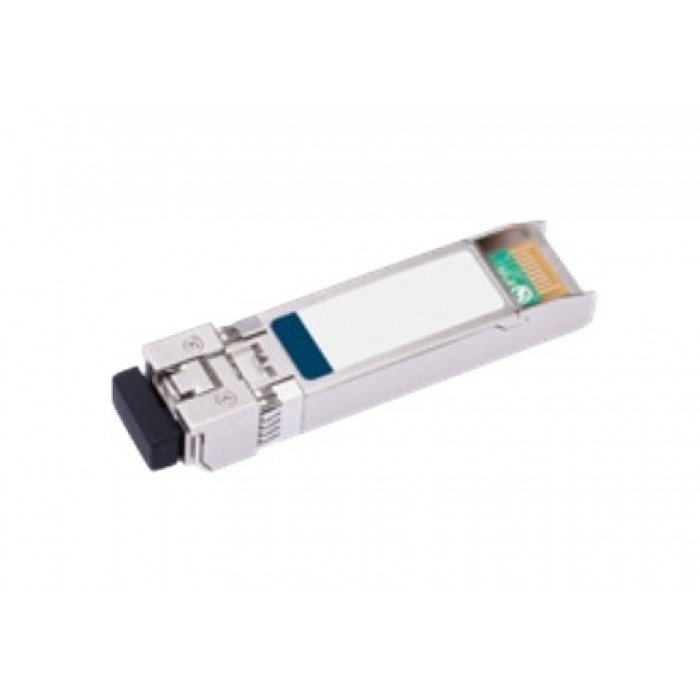

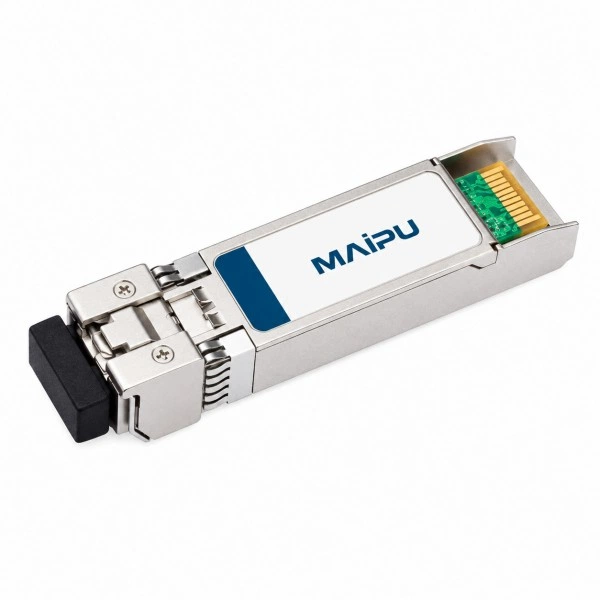

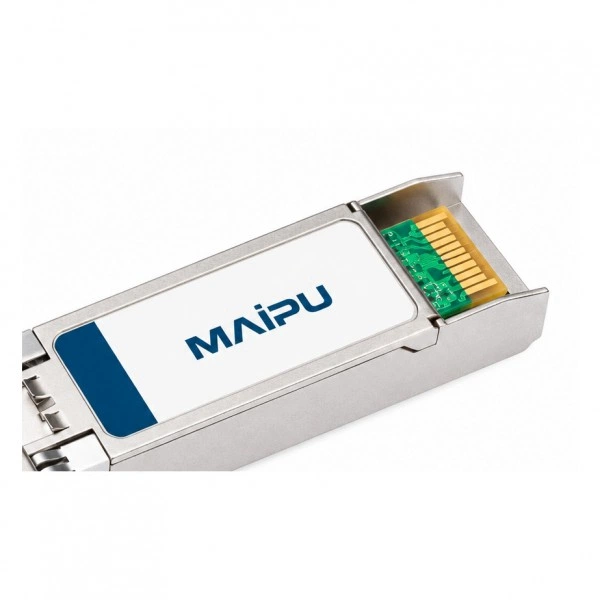

SFP+ оптический трансивер MAIPU MP-B351XL-3CD40, 10 Гбит/с, 40 км, LC

Информация о модели MAIPU MP-B351XL-3CD40

В каталоге SFP и трансиверов модель MAIPU MP-B351XL-3CD40 представлена как SFP+ оптический трансивер. При выборе учитывайте: скорость: 10 Гбит/с; длина соединения: 40 км; разъём: LC; среда передачи: SMF (Одномодовый).

Функциональные возможности

Для MP-B351XL-3CD40 важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для этого исполнения: Tx: 1270 нм; Rx: 1330 нм. Для контроля состояния указана диагностика: Поддержка DDM/DOM. Режим передачи: 10 Гбит/с.

Технические особенности

Спецификацию MP-B351XL-3CD40 сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Приём Rx: 1330 нм.
• Форм-фактор: SFP+.
• Рабочая температура: От 0 до 70 oС.
• Дальность / длина: 40 км.
• Скорость: 10 Гбит/с.
• Разъём: LC.
• Передача Tx: 1270 нм.
• Среда передачи: SMF (Одномодовый).

Сценарии применения

MP-B351XL-3CD40 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 40 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Тип оборудования для согласования MAIPU MP-B351XL-3CD40: управляемый коммутатор или маршрутизатор. При выборе порта учитывайте порт SFP+ с режимом 10 Гбит/с; окончательный подбор выполняют по модели шасси и интерфейсной платы.

Совместимость с программным обеспечением

Перед установкой MP-B351XL-3CD40 сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте MAIPU MP-B351XL-3CD40 и порт SFP+ с режимом 10 Гбит/с.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Встречная сторона: MAIPU MP-B531XL-3CD40, с отдельной проверкой её принимающего оборудования.
• Принимающее оборудование с поддержкой артикула MP-B351XL-3CD40; требование к интерфейсу: порт SFP+ с режимом 10 Гбит/с.

Отличия от ближайших моделей

Для выбора MP-B351XL-3CD40 сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

Перед заменой MP-B351XL-3CD40 рассмотрите отличия от MAIPU MP-S311X2-NCL40: температура: От 0 до 70 oС / От 0 до 60 oС. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Сторона A: порт SFP+ с режимом 10 Гбит/с → MAIPU MP-B351XL-3CD40.

Линия и сторона B: одна жила одномодового волокна → MAIPU MP-B531XL-3CD40 → второй сетевой узел. От MP-B351XL-3CD40 к удалённой стороне передаётся 1270 нм; обратный сигнал принимается на 1330 нм.

При согласовании этой схемы: скорость: 10 Гбит/с; длина соединения: 40 км.

Модуль на противоположный конец

Для встречной стороны MP-B351XL-3CD40 предусмотрено исполнение MAIPU MP-B531XL-3CD40. Его направления: Tx: 1330 нм; Rx: 1270 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

При расчёте оптического тракта с MP-B351XL-3CD40 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для MP-B351XL-3CD40 указана длина соединения 40 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 70 oС. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение MP-B351XL-3CD40 требует противоположных направлений передачи у встречного модуля.

Установка и извлечение

1. До установки MP-B351XL-3CD40 проверьте поддерживаемый артикул и конфигурацию порта: порт SFP+ с режимом 10 Гбит/с.
2. Удерживая корпус, установите изделие в согласованное посадочное место и проверьте фиксацию.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением MP-B351XL-3CD40 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Обслуживание MP-B351XL-3CD40 включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC. После обслуживания MP-B351XL-3CD40 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация

В спецификации заказа зафиксируйте MAIPU MP-B351XL-3CD40, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна; встречная сторона: MAIPU MP-B531XL-3CD40); их включение в поставку определяется заказом.
