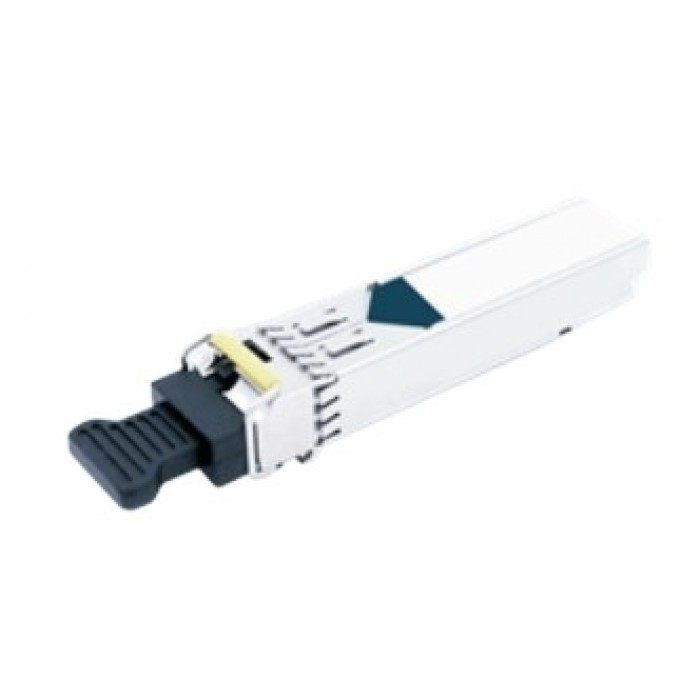

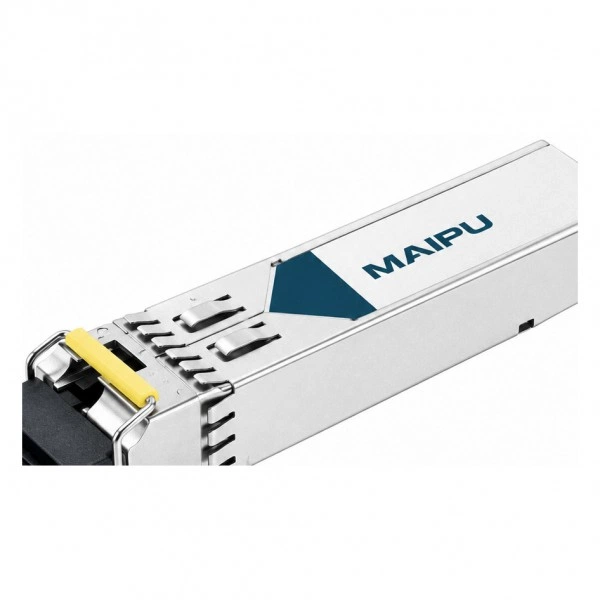

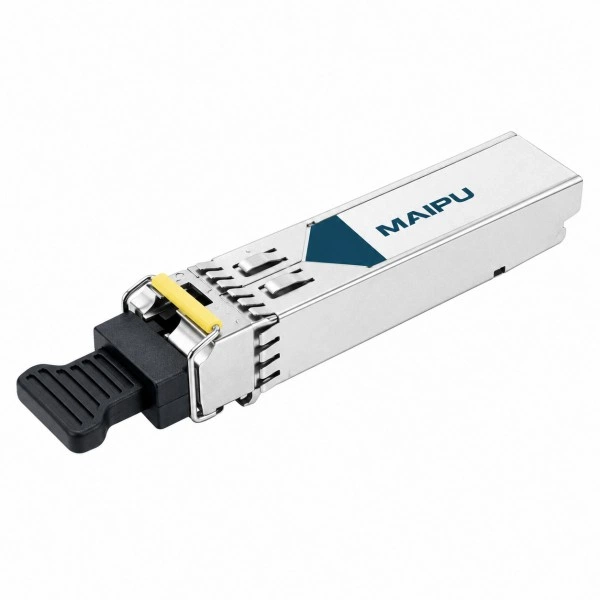

SFP оптический трансивер MAIPU MP-B35121-3CDL20, 1.25 Гбит/с, 20 км, LC

Информация о модели MAIPU MP-B35121-3CDL20

MAIPU MP-B35121-3CDL20 - оптический трансивер в каталоге SFP и трансиверов MAIPU. Параметры исполнения: скорость: 1.25 Гбит/с; длина соединения: 20 км; разъём: LC; среда передачи: SMF (Одномодовый).

Функциональные возможности

MP-B35121-3CDL20 передаёт и принимает данные по одному оптическому волокну, поэтому для линии подбирают взаимно согласованные стороны BiDi. Для этого исполнения: Tx: 1310 нм; Rx: 1550 нм. Для контроля состояния указана диагностика: Поддержка DDM/DOM. Режим передачи: 1.25 Гбит/с.

Технические особенности

Спецификацию MP-B35121-3CDL20 сопоставляйте с интерфейсной платой и кабельной инфраструктурой.

• Приём Rx: 1550 нм.
• Дальность / длина: 20 км.
• Скорость: 1.25 Гбит/с.
• Разъём: LC.
• Среда передачи: SMF (Одномодовый).
• Форм-фактор: SFP.
• Передача Tx: 1310 нм.
• Рабочая температура: От 0 до 70 oС.

Сценарии применения

MP-B35121-3CDL20 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Номинальная длина соединения для выбора трассы: 20 км; фактические условия проверяют отдельно.

Совместимость с оборудованием

Тип оборудования для согласования MAIPU MP-B35121-3CDL20: управляемый коммутатор или маршрутизатор. При выборе порта учитывайте порт под сменный модуль с режимом 1.25 Гбит/с; окончательный подбор выполняют по модели шасси и интерфейсной платы.

Совместимость с программным обеспечением

Для конфигурации с MP-B35121-3CDL20 важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте MAIPU MP-B35121-3CDL20 и порт под сменный модуль с режимом 1.25 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула MP-B35121-3CDL20; требование к интерфейсу: порт под сменный модуль с режимом 1.25 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём LC.
• Встречная сторона: MAIPU MP-B53122-3CDL20, с отдельной проверкой её принимающего оборудования.

Отличия от ближайших моделей

Сравнение MP-B35121-3CDL20 с соседними позициями помогает выбрать исполнение линии и проверить ограничения.

Аналоги и варианты замены

Для сравнения с MP-B35121-3CDL20 в каталоге можно открыть MAIPU MP-S31121-3CDL20. Подбор ведут по поддержке в оборудовании и полной спецификации: длина соединения: 20 км. Даже при совпадении основных параметров кодировка и допустимая конфигурация могут различаться.

Схема подключения

Маршрут соединения для MP-B35121-3CDL20: порт под сменный модуль с режимом 1.25 Гбит/с → MAIPU MP-B35121-3CDL20 → одна жила одномодового волокна → MAIPU MP-B53122-3CDL20 → второй сетевой узел. От MP-B35121-3CDL20 к удалённой стороне передаётся 1310 нм; обратный сигнал принимается на 1550 нм.

При согласовании этой схемы: скорость: 1.25 Гбит/с; длина соединения: 20 км.

Модуль на противоположный конец

Для встречной стороны MP-B35121-3CDL20 предусмотрено исполнение MAIPU MP-B53122-3CDL20. Его направления: Tx: 1550 нм; Rx: 1310 нм. Скорость, оптический бюджет и поддержку ответного артикула проверяют на удалённом оборудовании.

Ограничения применения

При расчёте оптического тракта с MP-B35121-3CDL20 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для MP-B35121-3CDL20 указана длина соединения 20 км. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От 0 до 70 oС. Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение MP-B35121-3CDL20 требует противоположных направлений передачи у встречного модуля.

Установка и извлечение

1. До установки MP-B35121-3CDL20 проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль с режимом 1.25 Гбит/с.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте MP-B35121-3CDL20 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание MP-B35121-3CDL20 включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC. При возврате MP-B35121-3CDL20 в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация

При заказе MAIPU MP-B35121-3CDL20 проверьте состав упаковки и количество. В спецификации компонентов подключения уточните: среда соединения: одна жила одномодового волокна; встречная сторона: MAIPU MP-B53122-3CDL20.
