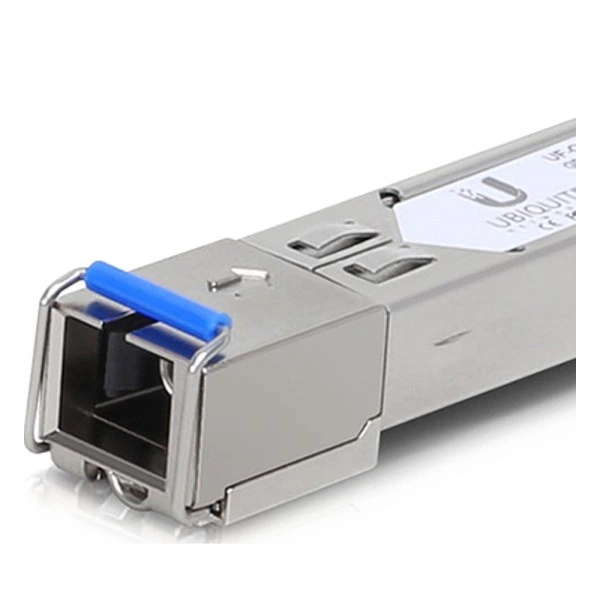

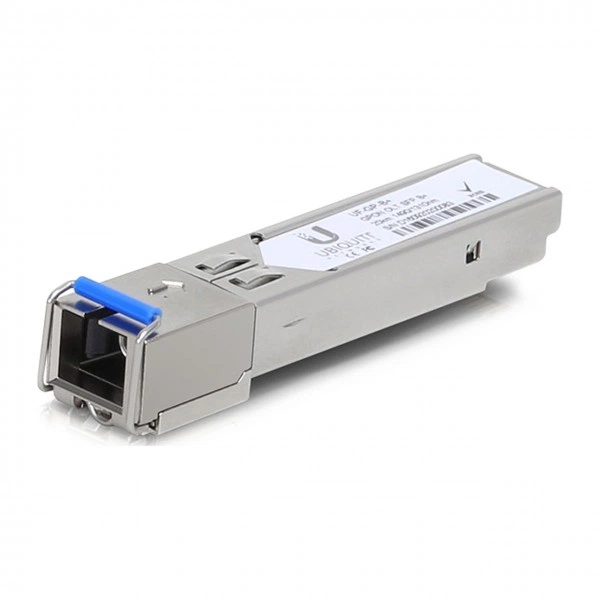

SFP оптический трансивер Ubiquiti UF-GP-B+, SC/UPC

Назначение и основные параметры

Ubiquiti UF-GP-B+ - оптический трансивер в каталоге SFP и трансиверов Ubiquiti. Параметры исполнения: разъём: SC/UPC; среда передачи: SMF (одномодовое волокно).

Функциональные возможности

Для UF-GP-B+ важна правильная сторона BiDi-пары: передатчик одного узла должен соответствовать приёмнику другого. Для этого исполнения: Tx: 1490 нм; Rx: 1310 нм.

Технические характеристики

UF-GP-B+ - основные данные артикула для проектной спецификации.

Где применяется

UF-GP-B+ рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. Для кабельной части ориентиром служит одна жила одномодового волокна.

Совместимость с оборудованием

При подборе UF-GP-B+ исходят из конфигурации: станционные GPON-порты Ubiquiti UF-OLT и UF-OLT-4. Классы B+ и C+ сопоставляются с бюджетом PON-линии и параметрами абонентских приёмников. Сходство корпуса не заменяет проверку оптического стандарта обоих концов линии.

Совместимость с программным обеспечением

Артикул UF-GP-B+ сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте Ubiquiti UF-GP-B+ и порт под сменный модуль.

Что требуется для подключения

• Кабельная часть: одна жила одномодового волокна; разъём SC/UPC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.
• Принимающее оборудование с поддержкой артикула UF-GP-B+; требование к интерфейсу: порт под сменный модуль.

Отличия от ближайших моделей

UF-GP-B+ сравнивают с соседними исполнениями по характеристикам линии.

• Ubiquiti UF-GP-C+ - близкое назначение; точные заказные коды, комплектация и допуск оборудования проверяются раздельно.
• Ubiquiti UACC-OM-SM-1G-S-2 - Tx: 1490 нм / 1310 / 1550 нм; разъём: SC/UPC / Simplex LC UPC.
• Ubiquiti UACC-OM-SM-1G-S-20 - Tx: 1490 нм / 1310 / 1550 нм; разъём: SC/UPC / Simplex LC UPC.

Схема подключения

порт OLT - UF-GP-B+ - пассивная PON-сеть - совместимые ONU

Для этого подключения важны кабельная среда, потери и оптический стандарт на обеих сторонах. Для UF-GP-B+ направление передачи Tx: 1490 нм; принимаемая волна Rx: 1310 нм.

Модуль на противоположный конец

Для пары с UF-GP-B+ нужен передатчик 1310 нм и приёмник 1490 нм. Обратность направлений Tx/Rx проверяют вместе с среда передачи: SMF (одномодовое волокно).

Условия и ограничения

Одноволоконное исполнение UF-GP-B+ требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с UF-GP-B+ учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. До установки UF-GP-B+ проверьте поддерживаемый артикул и конфигурацию порта: порт под сменный модуль.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением UF-GP-B+ согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Обслуживание UF-GP-B+ включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: SC/UPC. Изделие UF-GP-B+ перевозите в упаковке, защищающей корпус и соединители от повреждений.

Комплектация и заказ

Для поставки Ubiquiti UF-GP-B+ согласуйте упаковку, количество изделий и необходимые принадлежности. При составлении кабельной части проекта учтите следующие данные: среда соединения: одна жила одномодового волокна.
