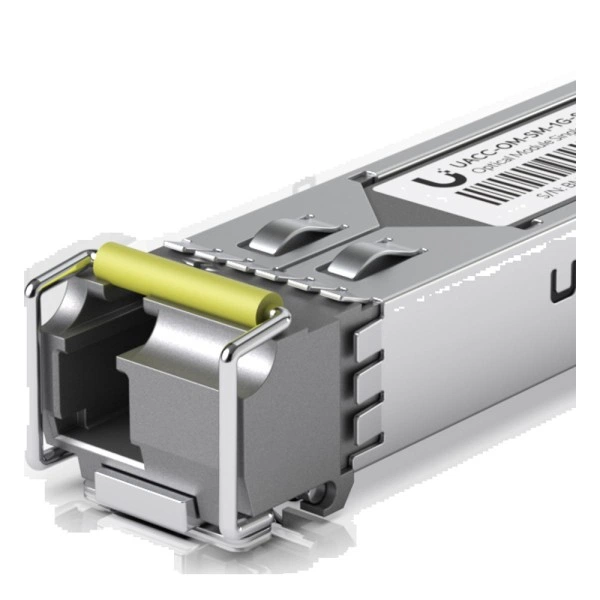

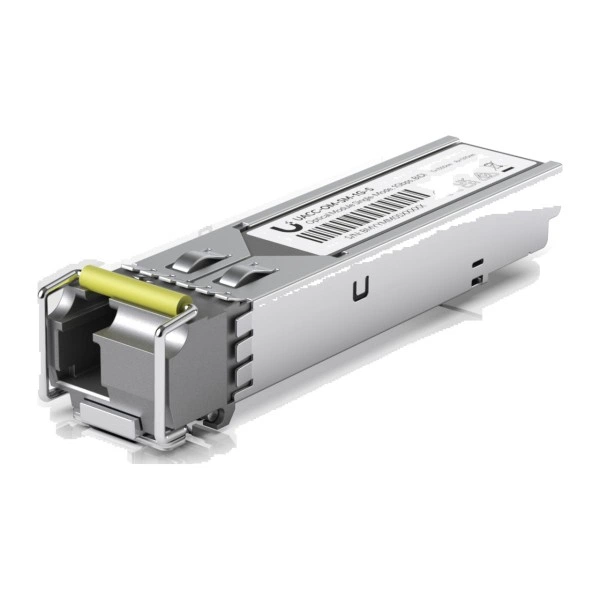

SFP оптический трансивер Ubiquiti UACC-OM-SM-1G-S-20, 1 Гбит/с, 3 км (1.9 mi)

Назначение и основные параметры

Ubiquiti UACC-OM-SM-1G-S-20 - оптический трансивер в каталоге SFP и трансиверов Ubiquiti. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 3 км (1.9 mi); разъём: Simplex LC UPC; среда передачи: SMF (одномодовое волокно). В поставке предусмотрено 20 трансивера; количество портов для установки согласуют отдельно.

Функциональные возможности

Одноволоконная схема UACC-OM-SM-1G-S-20 позволяет организовать соединение по одной жиле; направления передачи и приёма разводятся по спектру. Для этого исполнения: Tx: 1310 / 1550 нм; Rx: 1550 / 1310 нм. Режим передачи: 1 Гбит/с.

Технические характеристики

UACC-OM-SM-1G-S-20 - характеристики, необходимые для согласования линии.

Где применяется

UACC-OM-SM-1G-S-20 рассматривают при построении одномодовой линии между сетевыми узлами. Конкретную трассу согласуют по затуханию, числу соединений и встречной оптике. При планировании размещения узлов учитывайте длину соединения 3 км (1.9 mi) для этого исполнения.

Совместимость с оборудованием

Для UACC-OM-SM-1G-S-20 рассматривают оборудование типа: коммутатор UniFi Switch или EdgeSwitch со сменным интерфейсом mini-GBIC. Для конкретного устройства согласуйте скорость, допустимое энергопотребление и конфигурацию порта. Физическая установка в слот сама по себе не подтверждает поддержку всех скоростей.

Совместимость с программным обеспечением

Перед установкой UACC-OM-SM-1G-S-20 сверяют матрицу трансиверов с установленным выпуском ПО. При проверке указывают аппаратную ревизию и используемую интерфейсную плату. Для сверки используйте Ubiquiti UACC-OM-SM-1G-S-20 и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула UACC-OM-SM-1G-S-20; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: одна жила одномодового волокна; разъём Simplex LC UPC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

UACC-OM-SM-1G-S-20 выбирают с учётом отличий от близких артикулов.

• Ubiquiti UACC-OM-SM-1G-S-2 - близкое назначение; точные заказные коды, комплектация и допуск оборудования проверяются раздельно.
• Ubiquiti UF-GP-B+ - Tx: 1310 / 1550 нм / 1490 нм; разъём: Simplex LC UPC / SC/UPC.
• Ubiquiti UF-GP-C+ - Tx: 1310 / 1550 нм / 1490 нм; разъём: Simplex LC UPC / SC/UPC.

Схема подключения

порт UniFi/UISP - UACC-OM-SM-1G-S-20 - Simplex LC UPC - одна жила одномодового волокна - ответная оптика - удалённое устройство

Начните проверку с режима локального порта, затем переходите к линии и удалённому приёмнику. Для UACC-OM-SM-1G-S-20 направление передачи Tx: 1310 / 1550 нм; принимаемая волна Rx: 1550 / 1310 нм.

Модуль на противоположный конец

Для пары с UACC-OM-SM-1G-S-20 нужен передатчик 1550 / 1310 нм и приёмник 1310 / 1550 нм. Обратность направлений Tx/Rx проверяют вместе с рабочая температура: 0 - 70 °C (32 - 158° F).

Условия и ограничения

Для UACC-OM-SM-1G-S-20 указана длина соединения 3 км (1.9 mi). Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: 0 - 70 °C (32 - 158° F). Температурные ограничения принимающего оборудования проверяют отдельно. Одноволоконное исполнение UACC-OM-SM-1G-S-20 требует противоположных направлений передачи у встречного модуля. При расчёте оптического тракта с UACC-OM-SM-1G-S-20 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма.

Установка и замена

1. Сверьте маркировку UACC-OM-SM-1G-S-20, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: одна жила одномодового волокна. Проверьте рабочий режим и счётчики ошибок.
4. Перед извлечением UACC-OM-SM-1G-S-20 согласуйте отключение, освободите кабель и штатный фиксатор; не тяните за провод.

Обслуживание и хранение

Для UACC-OM-SM-1G-S-20 контролируйте чистоту оптического тракта и состояние патч-кордов. При ухудшении линии последовательно проверьте соединители, потери и уровни на приёмниках. Интерфейс для осмотра и коммутации: Simplex LC UPC. После обслуживания UACC-OM-SM-1G-S-20 сохраните показания интерфейса для сравнения при повторной неисправности.

Комплектация и заказ

Для Ubiquiti UACC-OM-SM-1G-S-20 указана поставка из 20 трансиверов. В спецификации заказа зафиксируйте Ubiquiti UACC-OM-SM-1G-S-20, количество и состав упаковки. Отдельно укажите компоненты линии (среда соединения: одна жила одномодового волокна); их включение в поставку определяется заказом.
