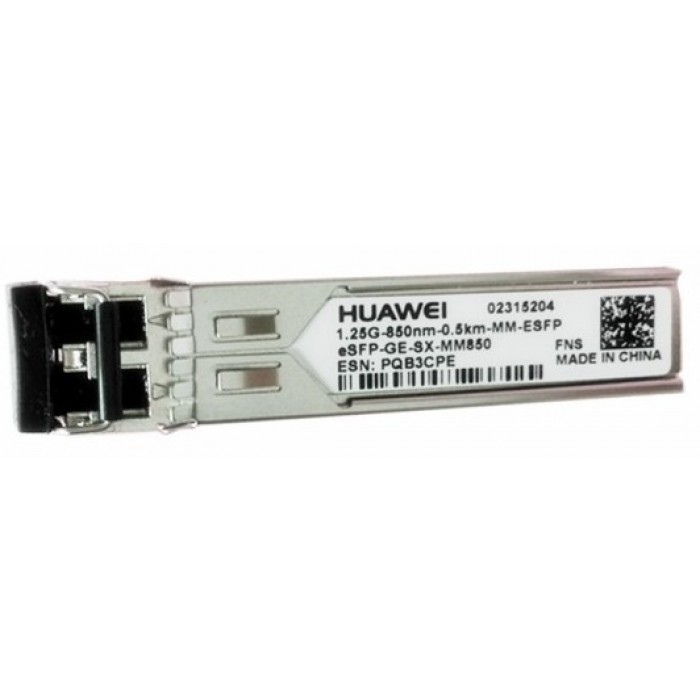

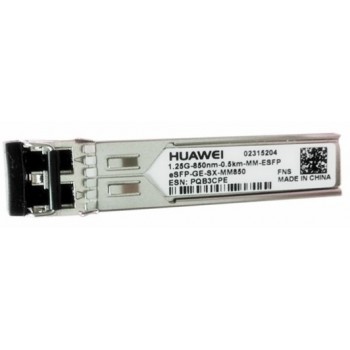

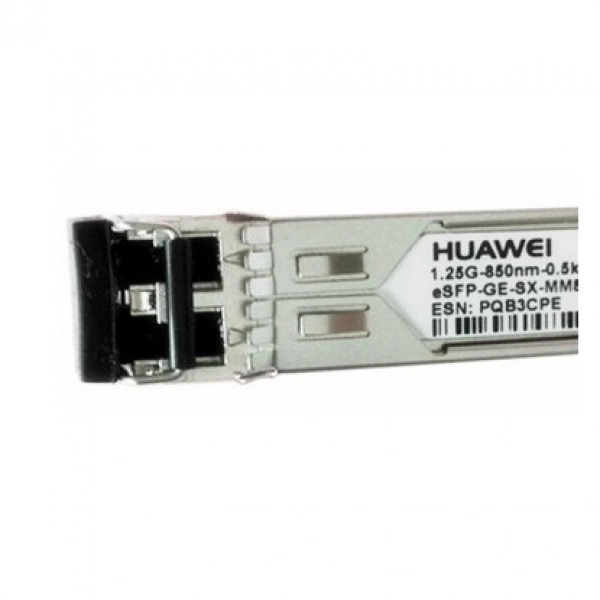

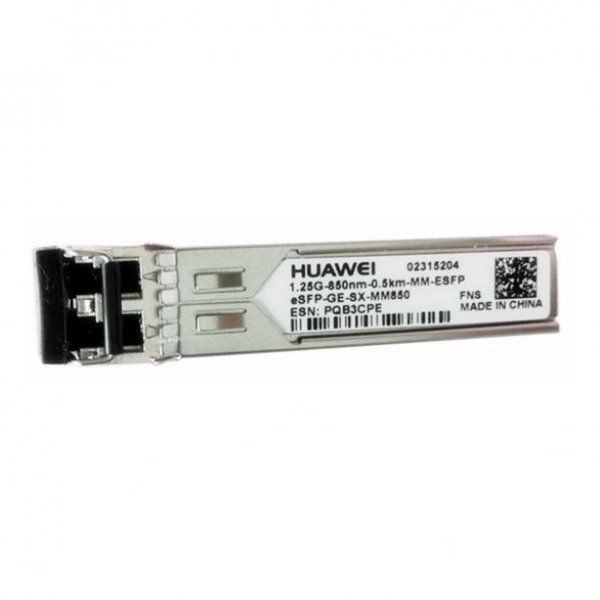

SFP оптический трансивер HUAWEI дубль/02315204, 1 Гбит/с, 550 м, LC

Информация о модели HUAWEI дубль/02315204

HUAWEI дубль/02315204 - оптический трансивер в каталоге SFP и трансиверов HUAWEI. Параметры исполнения: скорость: 1 Гбит/с; длина соединения: 550 м; разъём: LC; среда передачи: MMF (Многомодовый).

Функциональные возможности

Назначение дубль/02315204 - организовать интерфейсное соединение выбранного оборудования с соответствующей линией. Параметры обоих узлов должны совпадать по рабочему режиму. Для контроля состояния указана диагностика: Поддержка DDM/DOM. Режим передачи: 1 Гбит/с.

Технические особенности

Параметры исполнения дубль/02315204 для сверки с линией и портом приведены ниже.

• Приём Rx: 850 нм.
• Дальность / длина: 550 м.
• Среда передачи: MMF (Многомодовый).
• Рабочая температура: От -5 до 70 oС.
• Форм-фактор: SFP.
• Скорость: 1 Гбит/с.
• Разъём: LC.
• Передача Tx: 850 нм.

Сценарии применения

дубль/02315204 подбирают для многомодовой кабельной инфраструктуры здания или центра обработки данных. Класс установленного волокна проверяют вместе с протяжённостью маршрута. При планировании размещения узлов учитывайте длину соединения 550 м для этого исполнения.

Совместимость с оборудованием

Применение HUAWEI дубль/02315204 согласуют с устройством типа «управляемый коммутатор или маршрутизатор». В спецификации узла указывают порт под сменный модуль с режимом 1 Гбит/с, аппаратную ревизию и допустимые артикулы подключаемых изделий.

Совместимость с программным обеспечением

Для конфигурации с дубль/02315204 важны список поддерживаемых артикулов, версия прошивки хоста и настройки интерфейса. После установки контролируют распознавание изделия оборудованием. Для сверки используйте HUAWEI дубль/02315204 и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Принимающее оборудование с поддержкой артикула дубль/02315204; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.
• Кабельная часть: многомодовая оптическая линия; разъём LC.
• Ответный интерфейс с согласованными скоростью, протоколом и средой передачи.

Отличия от ближайших моделей

Для выбора дубль/02315204 сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

Перед заменой дубль/02315204 рассмотрите отличия от HUAWEI ESFP-GE-SX-MM850: температура: От -5 до 70 oС / От 0 до 70 oС. Отличающиеся параметры требуют повторного согласования линии и порта; это сравнение не подтверждает взаимозаменяемость.

Схема подключения

Сторона A: порт под сменный модуль с режимом 1 Гбит/с → HUAWEI дубль/02315204.

Линия и сторона B: многомодовая оптическая линия → встречный интерфейс того же протокола → второй сетевой узел. Приём и передачу согласуют по интерфейсной спецификации обоих узлов и схеме кабельной коммутации.

Параметры маршрута: скорость: 1 Гбит/с; длина соединения: 550 м.

Модуль на противоположный конец

На удалённом узле с дубль/02315204 должен работать согласованный передатчик и приёмник. Данные для выбора второй стороны: скорость: 1 Гбит/с; среда передачи: MMF (Многомодовый); разъём: LC. Допустимые уровни и потери линии проверяют для обоих направлений.

Ограничения применения

При расчёте оптического тракта с дубль/02315204 учитывают потери разъёмов и сварок, чувствительность и максимальный уровень приёма. Для дубль/02315204 указана длина соединения 550 м. Её сопоставляют с кабельной средой и условиями фактического маршрута. Рабочий диапазон изделия: От -5 до 70 oС. Температурные ограничения принимающего оборудования проверяют отдельно.

Установка и извлечение

1. Сверьте маркировку дубль/02315204, принимающий порт под сменный модуль с режимом 1 Гбит/с и согласуйте работы на линии.
2. Совместите соединитель с портом, затем выполните штатную фиксацию без нагрузки на кабель.
3. Подключите линию: многомодовая оптическая линия. Проверьте рабочий режим и счётчики ошибок.
4. Извлекайте дубль/02315204 после согласования обслуживания линии и освобождения штатных защёлок; удерживайте корпус изделия.

Обслуживание и хранение

Обслуживание дубль/02315204 включает осмотр и очистку оптических соединителей, проверку кабельного маршрута и фиксации. Неиспользуемые интерфейсы закрывайте защитными заглушками. Интерфейс для осмотра и коммутации: LC. При возврате дубль/02315204 в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация

Заказ оформляют на артикул HUAWEI дубль/02315204. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: многомодовая оптическая линия.
