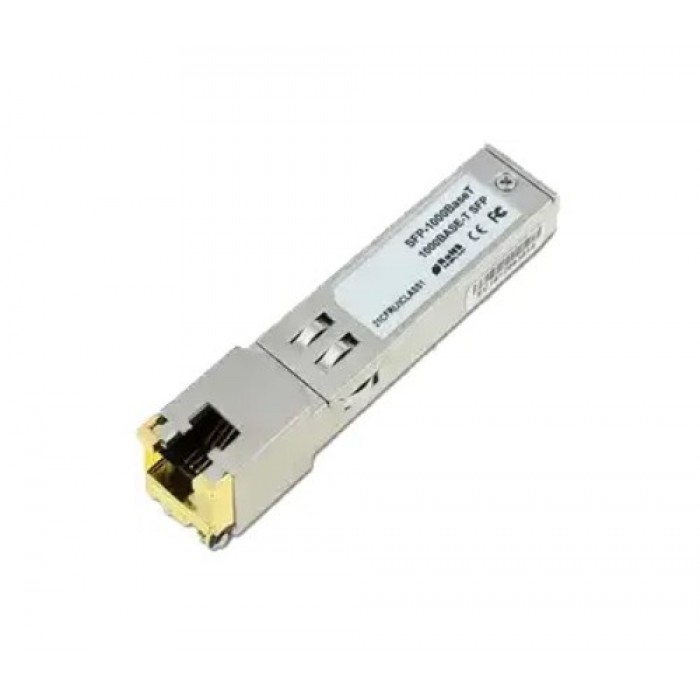

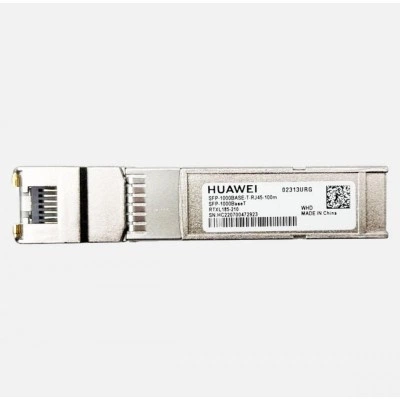

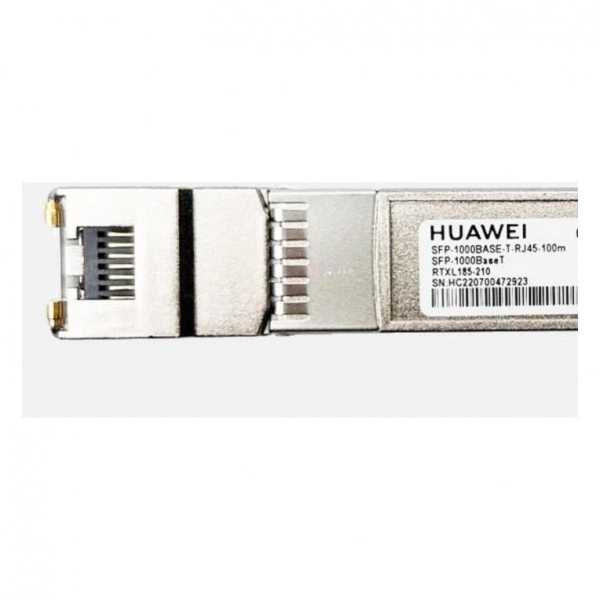

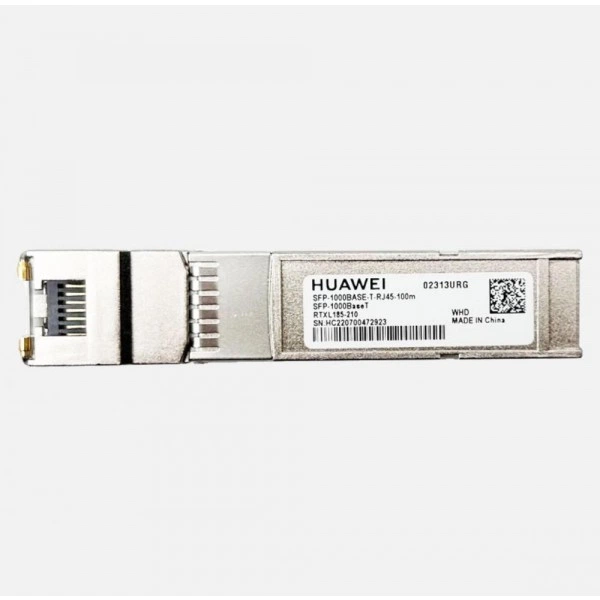

SFP медный трансивер HUAWEI 02313URG, 1 Гбит/с, 100 м, RJ-45

Информация о модели HUAWEI 02313URG

Модель HUAWEI 02313URG в каталоге SFP и сетевых интерфейсов: медный трансивер. Основные данные для линии: скорость: 1 Гбит/с; длина соединения: 100 м; разъём: RJ-45; среда передачи: Витая пара.

Функциональные возможности

Медный интерфейс 02313URG используют при необходимости вывести подключение на кабельную пару, сохранив согласование с хостовым портом. Для контроля состояния указана диагностика: Поддержка DDM/DOM. Режим передачи: 1 Гбит/с.

Технические особенности

Параметры исполнения 02313URG для сверки с линией и портом приведены ниже.

• Дальность / длина: 100 м.
• Форм-фактор: SFP.
• Скорость: 1 Гбит/с.
• Разъём: RJ-45.
• Среда передачи: Витая пара.
• Стандарт / протокол: 1000BASE-T.

Сценарии применения

02313URG подбирают для оснащения совместимого сетевого узла или замены интерфейсного изделия по артикулу. Сначала определяют модель оборудования и назначение его порта. Номинальная длина соединения для выбора трассы: 100 м; фактические условия проверяют отдельно.

Совместимость с оборудованием

Тип оборудования для согласования HUAWEI 02313URG: управляемый коммутатор или маршрутизатор. При выборе порта учитывайте порт под сменный модуль с режимом 1 Гбит/с; окончательный подбор выполняют по модели шасси и интерфейсной платы.

Совместимость с программным обеспечением

Артикул 02313URG сопоставляют с примечаниями к ПО хоста и поддерживаемыми режимами порта. В рабочей конфигурации проверяют идентификацию изделия и отсутствие ошибок интерфейса. Для сверки используйте HUAWEI 02313URG и порт под сменный модуль с режимом 1 Гбит/с.

Что требуется для подключения

• Кабельная часть: медная витая пара с подключением RJ-45; разъём RJ-45.
• Ответный медный порт с согласованным стандартом передачи и кабелем нужной категории.
• Принимающее оборудование с поддержкой артикула 02313URG; требование к интерфейсу: порт под сменный модуль с режимом 1 Гбит/с.

Отличия от ближайших моделей

Для выбора 02313URG сопоставьте характеристики соседних артикулов в этом разделе.

Аналоги и варианты замены

Для сравнения с 02313URG в каталоге можно открыть HUAWEI 0231A085. Подбор ведут по поддержке в оборудовании и полной спецификации: среда передачи: Витая пара. Даже при совпадении основных параметров кодировка и допустимая конфигурация могут различаться.

Схема подключения

порт под сменный модуль с режимом 1 Гбит/с → HUAWEI 02313URG → медная витая пара с подключением RJ-45 → согласованный медный порт → удалённое сетевое устройство.

С обеих сторон проверяют режим медного соединения и качество кабельной линии.

Параметры маршрута: скорость: 1 Гбит/с; длина соединения: 100 м.

Модуль на противоположный конец

Для удалённого узла с 02313URG согласуйте медный порт и кабельный режим. При подборе второй стороны учитывайте скорость: 1 Гбит/с; разъём: RJ-45; длина соединения: 100 м.

Ограничения применения

Для медной линии с 02313URG проверяют категорию и состояние кабеля, а также режим согласования скорости портов. Для 02313URG указана длина соединения 100 м. Её сопоставляют с кабельной средой и условиями фактического маршрута.

Установка и извлечение

1. Подготовьте принимающий порт под сменный модуль с режимом 1 Гбит/с; убедитесь, что выбран именно 02313URG.
2. Установите изделие без перекоса и зафиксируйте штатным механизмом, соблюдая защиту от статического электричества.
3. Подключите линию: медная витая пара с подключением RJ-45. Проверьте рабочий режим и счётчики ошибок.
4. Для демонтажа 02313URG сначала снимите нагрузку с соединения, затем освободите фиксатор и извлеките корпус без рывков.

Обслуживание и хранение

Храните 02313URG с защищёнными соединителями. После повторного подключения контролируйте распознавание изделия, рабочую скорость и счётчики ошибок. Интерфейс для осмотра и коммутации: RJ-45. При возврате 02313URG в эксплуатацию повторно проверьте состояние соединения на принимающем оборудовании.

Комплектация

Количество трансиверов в поставке: 1. Заказ оформляют на артикул HUAWEI 02313URG. Документацию и принадлежности уточняют для конкретной поставки. Для полной линии согласуйте состав подключения: среда соединения: медная витая пара с подключением RJ-45.
